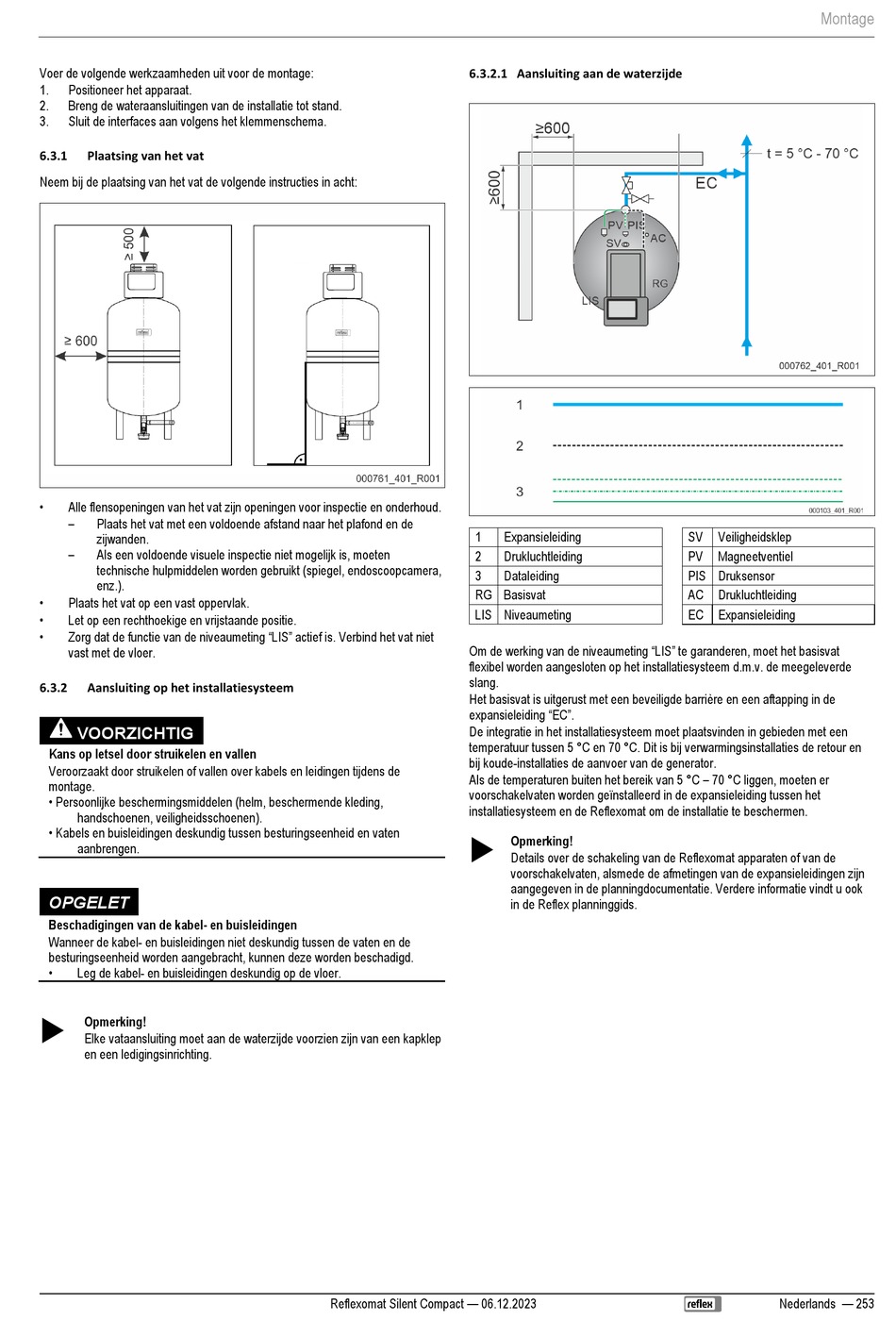

Voer de volgende werkzaamheden uit voor de montage:
1.
Positioneer het apparaat.
2.
Breng de wateraansluitingen van de installatie tot stand.
3.
Sluit de interfaces aan volgens het klemmenschema.
6.3.1
Plaatsing van het vat
Neem bij de plaatsing van het vat de volgende instructies in acht:
•
Alle flensopeningen van het vat zijn openingen voor inspectie en onderhoud.
–
Plaats het vat met een voldoende afstand naar het plafond en de
zijwanden.
–
Als een voldoende visuele inspectie niet mogelijk is, moeten
technische hulpmiddelen worden gebruikt (spiegel, endoscoopcamera,
enz.).
•
Plaats het vat op een vast oppervlak.
•
Let op een rechthoekige en vrijstaande positie.
•
Zorg dat de functie van de niveaumeting "LIS" actief is. Verbind het vat niet
vast met de vloer.
6.3.2
Aansluiting op het installatiesysteem
VOORZICHTIG
Kans op letsel door struikelen en vallen
Veroorzaakt door struikelen of vallen over kabels en leidingen tijdens de
montage.
• Persoonlijke beschermingsmiddelen (helm, beschermende kleding,
handschoenen, veiligheidsschoenen).
• Kabels en buisleidingen deskundig tussen besturingseenheid en vaten
aanbrengen.
OPGELET
Beschadigingen van de kabel- en buisleidingen
Wanneer de kabel- en buisleidingen niet deskundig tussen de vaten en de
besturingseenheid worden aangebracht, kunnen deze worden beschadigd.
•
Leg de kabel- en buisleidingen deskundig op de vloer.
Opmerking!
Elke vataansluiting moet aan de waterzijde voorzien zijn van een kapklep
en een ledigingsinrichting.
6.3.2.1 Aansluiting aan de waterzijde
1
2
3
RG Basisvat
LIS Niveaumeting
Om de werking van de niveaumeting "LIS" te garanderen, moet het basisvat
flexibel worden aangesloten op het installatiesysteem d.m.v. de meegeleverde
slang.
Het basisvat is uitgerust met een beveiligde barrière en een aftapping in de
expansieleiding "EC".
De integratie in het installatiesysteem moet plaatsvinden in gebieden met een
temperatuur tussen 5 °C en 70 °C. Dit is bij verwarmingsinstallaties de retour en
bij koude-installaties de aanvoer van de generator.
Als de temperaturen buiten het bereik van 5 °C – 70 °C liggen, moeten er
voorschakelvaten worden geïnstalleerd in de expansieleiding tussen het
installatiesysteem en de Reflexomat om de installatie te beschermen.
Reflexomat Silent Compact — 06.12.2023
Expansieleiding
Drukluchtleiding
Dataleiding
Opmerking!
Details over de schakeling van de Reflexomat apparaten of van de
voorschakelvaten, alsmede de afmetingen van de expansieleidingen zijn
aangegeven in de planningdocumentatie. Verdere informatie vindt u ook
in de Reflex planninggids.
Montage
SV
Veiligheidsklep
PV
Magneetventiel
PIS Druksensor
AC
Drukluchtleiding
EC
Expansieleiding
Nederlands — 253
