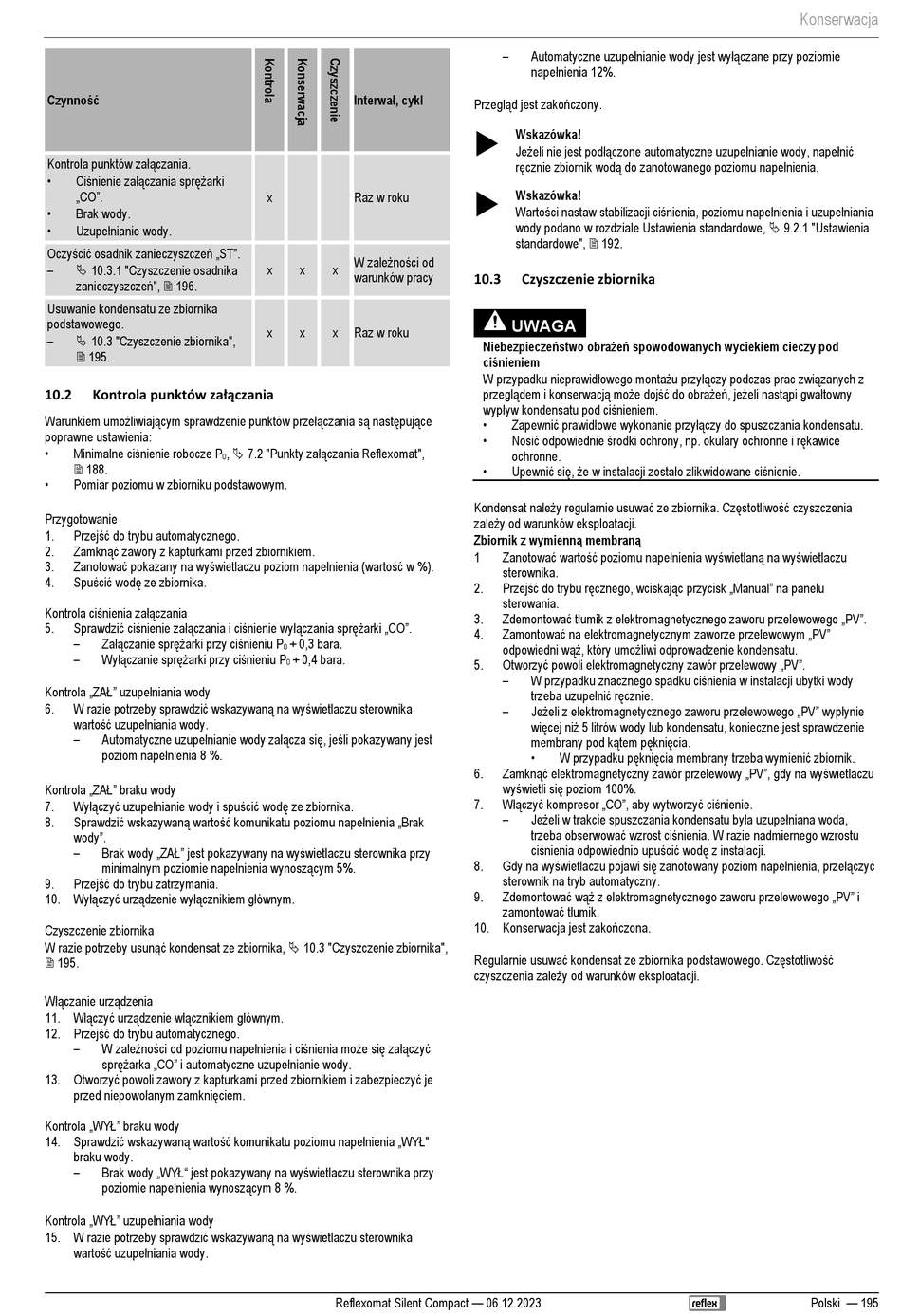

Czynność
Kontrola punktów załączania.
• Ciśnienie załączania sprężarki
„CO".
•
Brak wody.
• Uzupełnianie wody.
Oczyścić osadnik zanieczyszczeń „ST".
–
 10.3.1 "Czyszczenie osadnika
zanieczyszczeń",  196.
Usuwanie kondensatu ze zbiornika
podstawowego.
–
 10.3 "Czyszczenie zbiornika",
 195.
Kontrola punktów załączania
10.2
Warunkiem umożliwiającym sprawdzenie punktów przełączania są następujące
poprawne ustawienia:
• Minimalne ciśnienie robocze P
 188.
•
Pomiar poziomu w zbiorniku podstawowym.
Przygotowanie
Przejść do trybu automatycznego.
1.
Zamknąć zawory z kapturkami przed zbiornikiem.
2.
Zanotować pokazany na wyświetlaczu poziom napełnienia (wartość w %).
3.
Spuścić wodę ze zbiornika.
4.
Kontrola ciśnienia załączania
Sprawdzić ciśnienie załączania i ciśnienie wyłączania sprężarki „CO".
5.
– Załączanie sprężarki przy ciśnieniu P
– Wyłączanie sprężarki przy ciśnieniu P
Kontrola „ZAŁ" uzupełniania wody
W razie potrzeby sprawdzić wskazywaną na wyświetlaczu sterownika
6.
wartość uzupełniania wody.
– Automatyczne uzupełnianie wody załącza się, jeśli pokazywany jest
poziom napełnienia 8 %.
Kontrola „ZAŁ" braku wody
Wyłączyć uzupełnianie wody i spuścić wodę ze zbiornika.
7.
Sprawdzić wskazywaną wartość komunikatu poziomu napełnienia „Brak
8.
wody".
– Brak wody „ZAŁ" jest pokazywany na wyświetlaczu sterownika przy
minimalnym poziomie napełnienia wynoszącym 5%.
Przejść do trybu zatrzymania.
9.
10. Wyłączyć urządzenie wyłącznikiem głównym.
Czyszczenie zbiornika
W razie potrzeby usunąć kondensat ze zbiornika,  10.3 "Czyszczenie zbiornika",
 195.
Włączanie urządzenia
11. Włączyć urządzenie włącznikiem głównym.
12. Przejść do trybu automatycznego.
– W zależności od poziomu napełnienia i ciśnienia może się załączyć
sprężarka „CO" i automatyczne uzupełnianie wody.
13. Otworzyć powoli zawory z kapturkami przed zbiornikiem i zabezpieczyć je
przed niepowołanym zamknięciem.
Kontrola „WYŁ" braku wody
14. Sprawdzić wskazywaną wartość komunikatu poziomu napełnienia „WYŁ"
braku wody.
– Brak wody „WYŁ" jest pokazywany na wyświetlaczu sterownika przy
poziomie napełnienia wynoszącym 8 %.
Kontrola „WYŁ" uzupełniania wody
15. W razie potrzeby sprawdzić wskazywaną na wyświetlaczu sterownika
wartość uzupełniania wody.
Interwał, cykl
x Raz w roku
W zależności od
x x x
warunków pracy
x x x Raz w roku
,  7.2 "Punkty załączania Reflexomat",
0
+ 0,3 bara.
0
+ 0,4 bara.
0
Reflexomat Silent Compact — 06.12.2023
– Automatyczne uzupełnianie wody jest wyłączane przy poziomie
napełnienia 12%.
Przegląd jest zakończony.

Wskazówka!
Jeżeli nie jest podłączone automatyczne uzupełnianie wody, napełnić
ręcznie zbiornik wodą do zanotowanego poziomu napełnienia.

Wskazówka!
Wartości nastaw stabilizacji ciśnienia, poziomu napełnienia i uzupełniania
wody podano w rozdziale Ustawienia standardowe,  9.2.1 "Ustawienia
standardowe",  192.
10.3 Czyszczenie zbiornika
UWAGA
Niebezpieczeństwo obrażeń spowodowanych wyciekiem cieczy pod
ciśnieniem
W przypadku nieprawidłowego montażu przyłączy podczas prac związanych z
przeglądem i konserwacją może dojść do obrażeń, jeżeli nastąpi gwałtowny
wypływ kondensatu pod ciśnieniem.
• Zapewnić prawidłowe wykonanie przyłączy do spuszczania kondensatu.
• Nosić odpowiednie środki ochrony, np. okulary ochronne i rękawice
ochronne.
• Upewnić się, że w instalacji zostało zlikwidowane ciśnienie.
Kondensat należy regularnie usuwać ze zbiornika. Częstotliwość czyszczenia
zależy od warunków eksploatacji.
Zbiornik z wymienną membraną
Zanotować wartość poziomu napełnienia wyświetlaną na wyświetlaczu
1
sterownika.
Przejść do trybu ręcznego, wciskając przycisk „Manual" na panelu
2.
sterowania.
Zdemontować tłumik z elektromagnetycznego zaworu przelewowego „PV".
3.
Zamontować na elektromagnetycznym zaworze przelewowym „PV"
4.
odpowiedni wąż, który umożliwi odprowadzenie kondensatu.
Otworzyć powoli elektromagnetyczny zawór przelewowy „PV".
5.
– W przypadku znacznego spadku ciśnienia w instalacji ubytki wody
trzeba uzupełnić ręcznie.
– Jeżeli z elektromagnetycznego zaworu przelewowego „PV" wypłynie
więcej niż 5 litrów wody lub kondensatu, konieczne jest sprawdzenie
membrany pod kątem pęknięcia.
• W przypadku pęknięcia membrany trzeba wymienić zbiornik.
Zamknąć elektromagnetyczny zawór przelewowy „PV", gdy na wyświetlaczu
6.
wyświetli się poziom 100%.
Włączyć kompresor „CO", aby wytworzyć ciśnienie.
7.
– Jeżeli w trakcie spuszczania kondensatu była uzupełniana woda,
trzeba obserwować wzrost ciśnienia. W razie nadmiernego wzrostu
ciśnienia odpowiednio upuścić wodę z instalacji.
Gdy na wyświetlaczu pojawi się zanotowany poziom napełnienia, przełączyć
8.
sterownik na tryb automatyczny.
Zdemontować wąż z elektromagnetycznego zaworu przelewowego „PV" i
9.
zamontować tłumik.
10. Konserwacja jest zakończona.
Regularnie usuwać kondensat ze zbiornika podstawowego. Częstotliwość
czyszczenia zależy od warunków eksploatacji.
