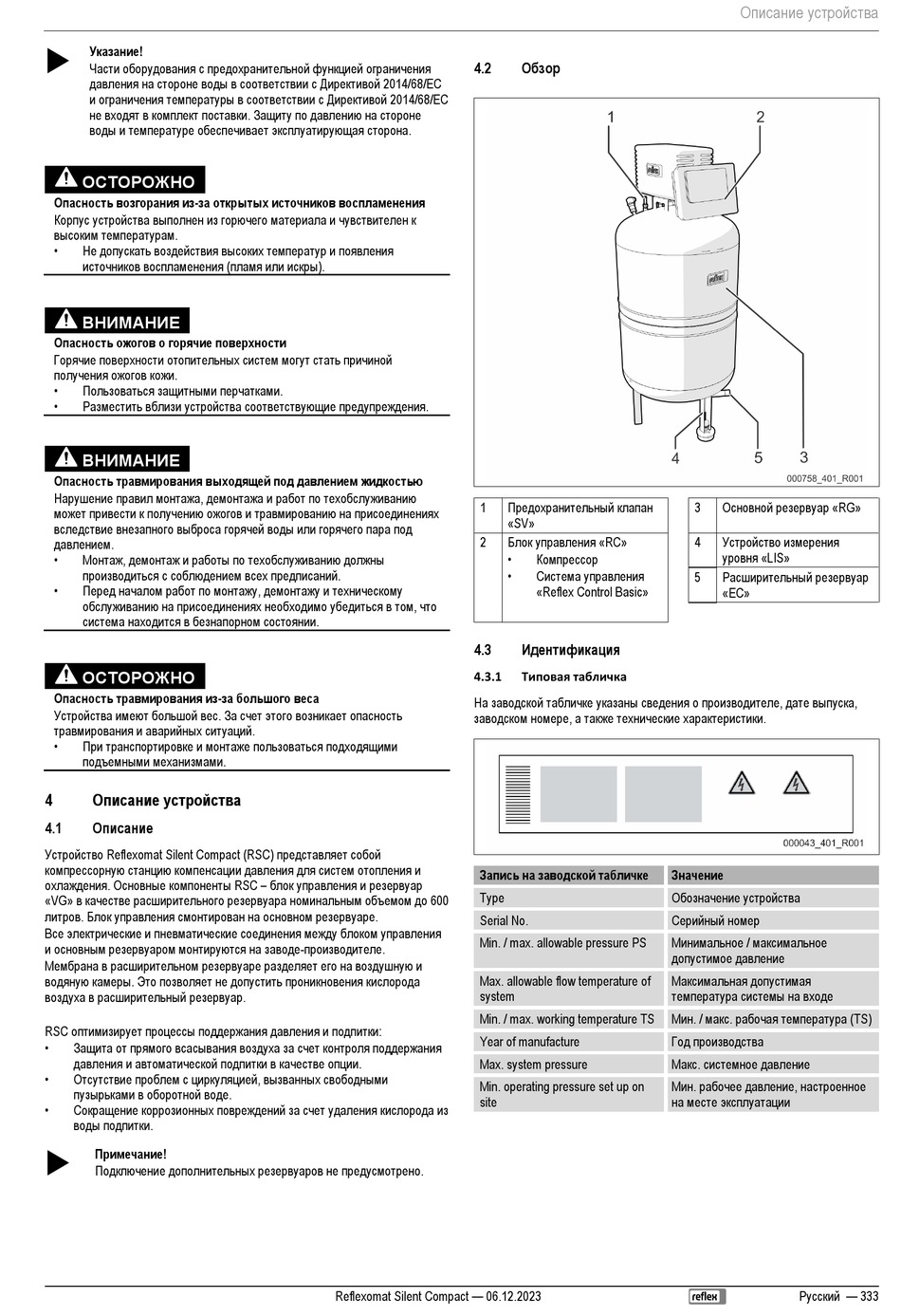

Указание!
Части оборудования с предохранительной функцией ограничения
давления на стороне воды в соответствии с Директивой 2014/68/ЕС
и ограничения температуры в соответствии с Директивой 2014/68/ЕС
не входят в комплект поставки. Защиту по давлению на стороне
воды и температуре обеспечивает эксплуатирующая сторона.
ОСТОРОЖНО
Опасность возгорания из-за открытых источников воспламенения
Корпус устройства выполнен из горючего материала и чувствителен к
высоким температурам.
•
Не допускать воздействия высоких температур и появления
источников воспламенения (пламя или искры).
ВНИМАНИЕ
Опасность ожогов о горячие поверхности
Горячие поверхности отопительных систем могут стать причиной
получения ожогов кожи.
•
Пользоваться защитными перчатками.
•
Разместить вблизи устройства соответствующие предупреждения.
ВНИМАНИЕ
Опасность травмирования выходящей под давлением жидкостью
Нарушение правил монтажа, демонтажа и работ по техобслуживанию
может привести к получению ожогов и травмированию на присоединениях
вследствие внезапного выброса горячей воды или горячего пара под
давлением.
•
Монтаж, демонтаж и работы по техобслуживанию должны
производиться с соблюдением всех предписаний.
•
Перед началом работ по монтажу, демонтажу и техническому
обслуживанию на присоединениях необходимо убедиться в том, что
система находится в безнапорном состоянии.
ОСТОРОЖНО
Опасность травмирования из-за большого веса
Устройства имеют большой вес. За счет этого возникает опасность
травмирования и аварийных ситуаций.
•
При транспортировке и монтаже пользоваться подходящими
подъемными механизмами.
Описание устройства
4
Описание
4.1
Устройство Reflexomat Silent Compact (RSC) представляет собой
компрессорную станцию компенсации давления для систем отопления и
охлаждения. Основные компоненты RSC – блок управления и резервуар
«VG» в качестве расширительного резервуара номинальным объемом до 600
литров. Блок управления смонтирован на основном резервуаре.
Все электрические и пневматические соединения между блоком управления
и основным резервуаром монтируются на заводе-производителе.
Мембрана в расширительном резервуаре разделяет его на воздушную и
водяную камеры. Это позволяет не допустить проникновения кислорода
воздуха в расширительный резервуар.
RSC оптимизирует процессы поддержания давления и подпитки:
•
Защита от прямого всасывания воздуха за счет контроля поддержания
давления и автоматической подпитки в качестве опции.
•
Отсутствие проблем с циркуляцией, вызванных свободными
пузырьками в оборотной воде.
•
Сокращение коррозионных повреждений за счет удаления кислорода из
воды подпитки.
Примечание!
Подключение дополнительных резервуаров не предусмотрено.
4.2
1
2
4.3
4.3.1
На заводской табличке указаны сведения о производителе, дате выпуска,
заводском номере, а также технические характеристики.
Запись на заводской табличке
Type
Serial No.
Min. / max. allowable pressure PS
Max. allowable flow temperature of
system
Min. / max. working temperature TS
Year of manufacture
Max. system pressure
Min. operating pressure set up on
site
Reflexomat Silent Compact — 06.12.2023
Обзор
Предохранительный клапан
«SV»
Блок управления «RC»
•
Компрессор
•
Система управления
«Reflex Control Basic»
Идентификация
Типовая табличка
Значение
Обозначение устройства
Серийный номер
Минимальное / максимальное
допустимое давление
Максимальная допустимая
температура системы на входе
Мин. / макс. рабочая температура (TS)
Год производства
Макс. системное давление
Мин. рабочее давление, настроенное
на месте эксплуатации
Описание устройства
Основной резервуар «RG»
3
Устройство измерения
4
уровня «LIS»
Расширительный резервуар
5
«EC»
Русский — 333
