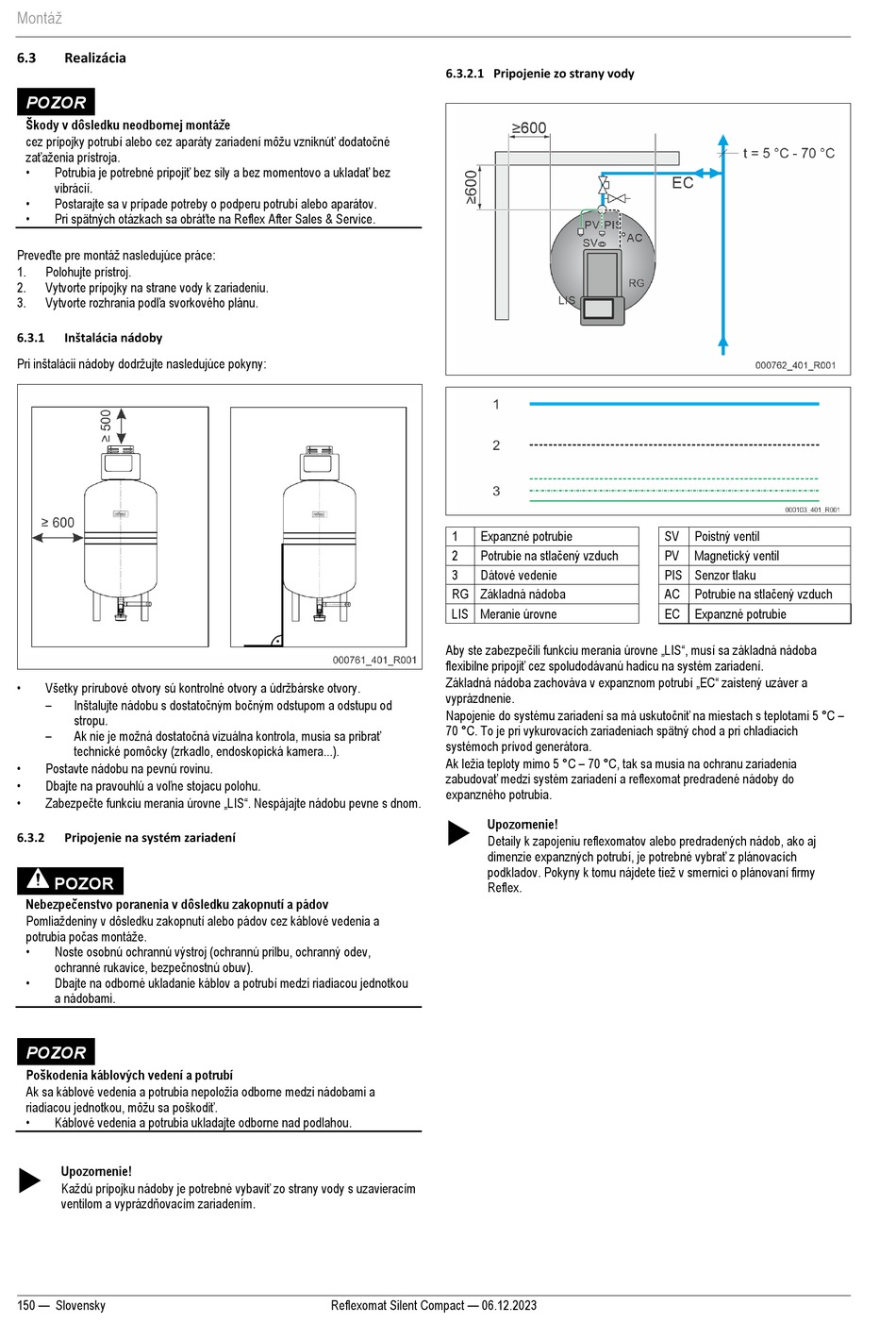

Montáž
6.3
Realizácia
POZOR
Škody v dôsledku neodbornej montáže
cez prípojky potrubí alebo cez aparáty zariadení môžu vzniknúť dodatočné
zaťaženia prístroja.
•
Potrubia je potrebné pripojiť bez sily a bez momentovo a ukladať bez
vibrácií.
•
Postarajte sa v prípade potreby o podperu potrubí alebo aparátov.
•
Pri spätných otázkach sa obráťte na Reflex After Sales & Service.
Preveďte pre montáž nasledujúce práce:
1.
Polohujte prístroj.
2.
Vytvorte prípojky na strane vody k zariadeniu.
Vytvorte rozhrania podľa svorkového plánu.
3.
Inštalácia nádoby
6.3.1
Pri inštalácii nádoby dodržujte nasledujúce pokyny:
•
Všetky prírubové otvory sú kontrolné otvory a údržbárske otvory.
–
Inštalujte nádobu s dostatočným bočným odstupom a odstupu od
stropu.
–
Ak nie je možná dostatočná vizuálna kontrola, musia sa pribrať
technické pomôcky (zrkadlo, endoskopická kamera...).
•
Postavte nádobu na pevnú rovinu.
•
Dbajte na pravouhlú a voľne stojacu polohu.
•
Zabezpečte funkciu merania úrovne „LIS". Nespájajte nádobu pevne s dnom.
6.3.2
Pripojenie na systém zariadení
POZOR
Nebezpečenstvo poranenia v dôsledku zakopnutí a pádov
Pomliaždeniny v dôsledku zakopnutí alebo pádov cez káblové vedenia a
potrubia počas montáže.
•
Noste osobnú ochrannú výstroj (ochrannú prilbu, ochranný odev,
ochranné rukavice, bezpečnostnú obuv).
•
Dbajte na odborné ukladanie káblov a potrubí medzi riadiacou jednotkou
a nádobami.
POZOR
Poškodenia káblových vedení a potrubí
Ak sa káblové vedenia a potrubia nepoložia odborne medzi nádobami a
riadiacou jednotkou, môžu sa poškodiť.
•
Káblové vedenia a potrubia ukladajte odborne nad podlahou.
Upozornenie!
Každú prípojku nádoby je potrebné vybaviť zo strany vody s uzavieracím
ventilom a vyprázdňovacím zariadením.
150 — Slovensky
6.3.2.1 Pripojenie zo strany vody
1
Expanzné potrubie
Potrubie na stlačený vzduch
2
3
Dátové vedenie
RG Základná nádoba
LIS Meranie úrovne
Aby ste zabezpečili funkciu merania úrovne „LIS", musí sa základná nádoba
flexibilne pripojiť cez spoludodávanú hadicu na systém zariadení.
Základná nádoba zachováva v expanznom potrubí „EC" zaistený uzáver a
vyprázdnenie.
Napojenie do systému zariadení sa má uskutočniť na miestach s teplotami 5 °C –
70 °C. To je pri vykurovacích zariadeniach spätný chod a pri chladiacich
systémoch prívod generátora.
Ak ležia teploty mimo 5 °C – 70 °C, tak sa musia na ochranu zariadenia
zabudovať medzi systém zariadení a reflexomat predradené nádoby do
expanzného potrubia.
Upozornenie!
Detaily k zapojeniu reflexomatov alebo predradených nádob, ako aj
dimenzie expanzných potrubí, je potrebné vybrať z plánovacích
podkladov. Pokyny k tomu nájdete tiež v smernici o plánovaní firmy
Reflex.
Reflexomat Silent Compact — 06.12.2023
SV
Poistný ventil
PV
Magnetický ventil
PIS Senzor tlaku
Potrubie na stlačený vzduch
AC
EC
Expanzné potrubie
