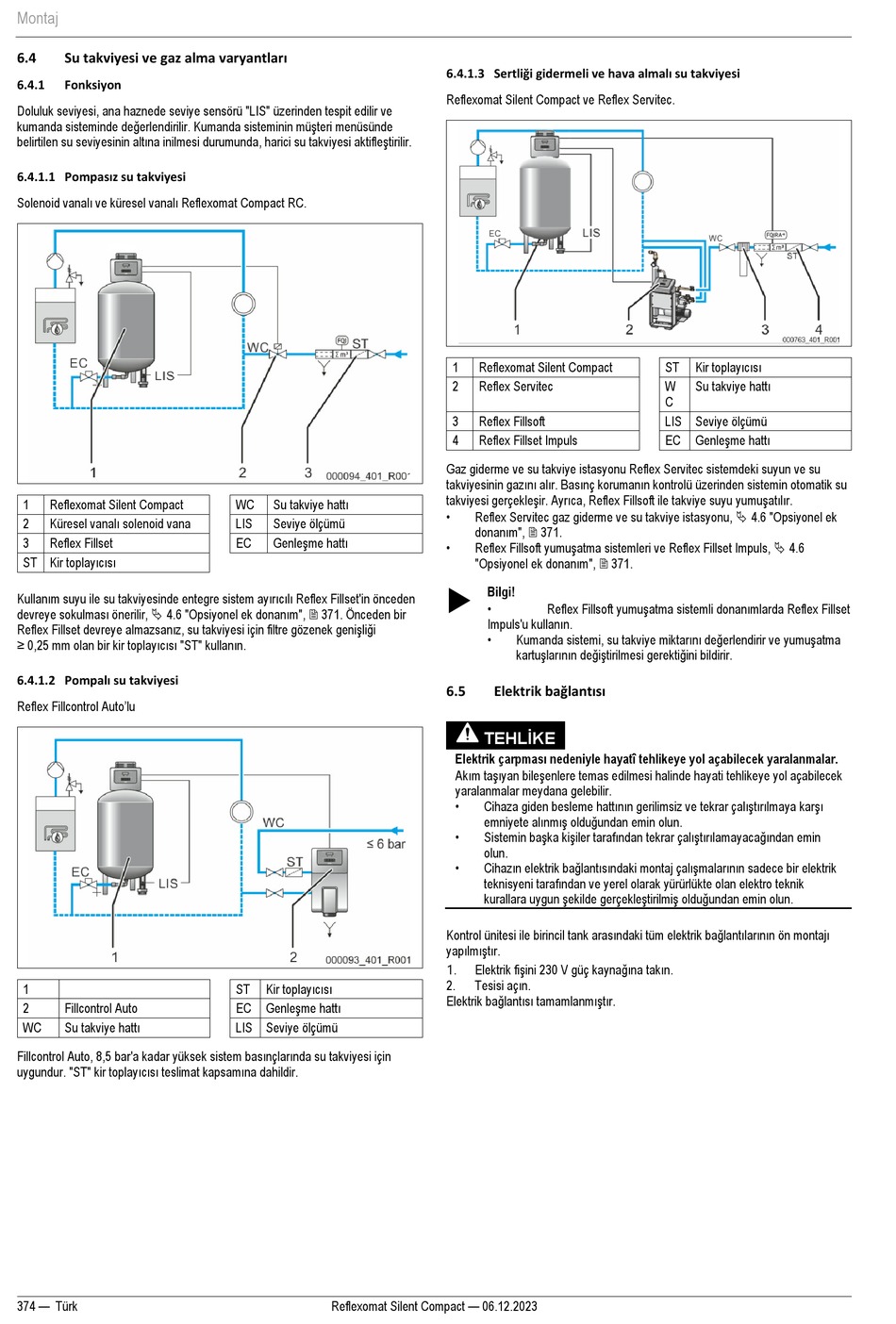

Montaj
Su takviyesi ve gaz alma varyantları
6.4
6.4.1
Fonksiyon
Doluluk seviyesi, ana haznede seviye sensörü "LIS" üzerinden tespit edilir ve
kumanda sisteminde değerlendirilir. Kumanda sisteminin müşteri menüsünde
belirtilen su seviyesinin altına inilmesi durumunda, harici su takviyesi aktifleştirilir.
6.4.1.1 Pompasız su takviyesi
Solenoid vanalı ve küresel vanalı Reflexomat Compact RC.
1
Reflexomat Silent Compact
Küresel vanalı solenoid vana
2
3
Reflex Fillset
ST Kir toplayıcısı
Kullanım suyu ile su takviyesinde entegre sistem ayırıcılı Reflex Fillset'in önceden
devreye sokulması önerilir, 4.6 "Opsiyonel ek donanım", 371. Önceden bir
Reflex Fillset devreye almazsanız, su takviyesi için filtre gözenek genişliği
≥ 0,25 mm olan bir kir toplayıcısı "ST" kullanın.
6.4.1.2 Pompalı su takviyesi
Reflex Fillcontrol Auto'lu
1
2
Fillcontrol Auto
Su takviye hattı
WC
Fillcontrol Auto, 8,5 bar'a kadar yüksek sistem basınçlarında su takviyesi için
uygundur. "ST" kir toplayıcısı teslimat kapsamına dahildir.
374 — Türk
Su takviye hattı
WC
LIS
Seviye ölçümü
Genleşme hattı
EC
Kir toplayıcısı
ST
Genleşme hattı
EC
LIS Seviye ölçümü
Reflexomat Silent Compact — 06.12.2023
6.4.1.3 Sertliği gidermeli ve hava almalı su takviyesi
Reflexomat Silent Compact ve Reflex Servitec.
1
Reflexomat Silent Compact
2
Reflex Servitec
3
Reflex Fillsoft
4
Reflex Fillset Impuls
Gaz giderme ve su takviye istasyonu Reflex Servitec sistemdeki suyun ve su
takviyesinin gazını alır. Basınç korumanın kontrolü üzerinden sistemin otomatik su
takviyesi gerçekleşir. Ayrıca, Reflex Fillsoft ile takviye suyu yumuşatılır.
•
Reflex Servitec gaz giderme ve su takviye istasyonu, 4.6 "Opsiyonel ek
donanım", 371.
•
Reflex Fillsoft yumuşatma sistemleri ve Reflex Fillset Impuls, 4.6
"Opsiyonel ek donanım", 371.
Bilgi!
•
Reflex Fillsoft yumuşatma sistemli donanımlarda Reflex Fillset
Impuls'u kullanın.
•
Kumanda sistemi, su takviye miktarını değerlendirir ve yumuşatma
kartuşlarının değiştirilmesi gerektiğini bildirir.
Elektrik bağlantısı
6.5
TEHLİKE
Elektrik çarpması nedeniyle hayatî tehlikeye yol açabilecek yaralanmalar.
Akım taşıyan bileşenlere temas edilmesi halinde hayati tehlikeye yol açabilecek
yaralanmalar meydana gelebilir.
•
Cihaza giden besleme hattının gerilimsiz ve tekrar çalıştırılmaya karşı
emniyete alınmış olduğundan emin olun.
•
Sistemin başka kişiler tarafından tekrar çalıştırılamayacağından emin
olun.
•
Cihazın elektrik bağlantısındaki montaj çalışmalarının sadece bir elektrik
teknisyeni tarafından ve yerel olarak yürürlükte olan elektro teknik
kurallara uygun şekilde gerçekleştirilmiş olduğundan emin olun.
Kontrol ünitesi ile birincil tank arasındaki tüm elektrik bağlantılarının ön montajı
yapılmıştır.
Elektrik fişini 230 V güç kaynağına takın.
1.
Tesisi açın.
2.
Elektrik bağlantısı tamamlanmıştır.
Kir toplayıcısı
ST
Su takviye hattı
W
C
LIS Seviye ölçümü
Genleşme hattı
EC
