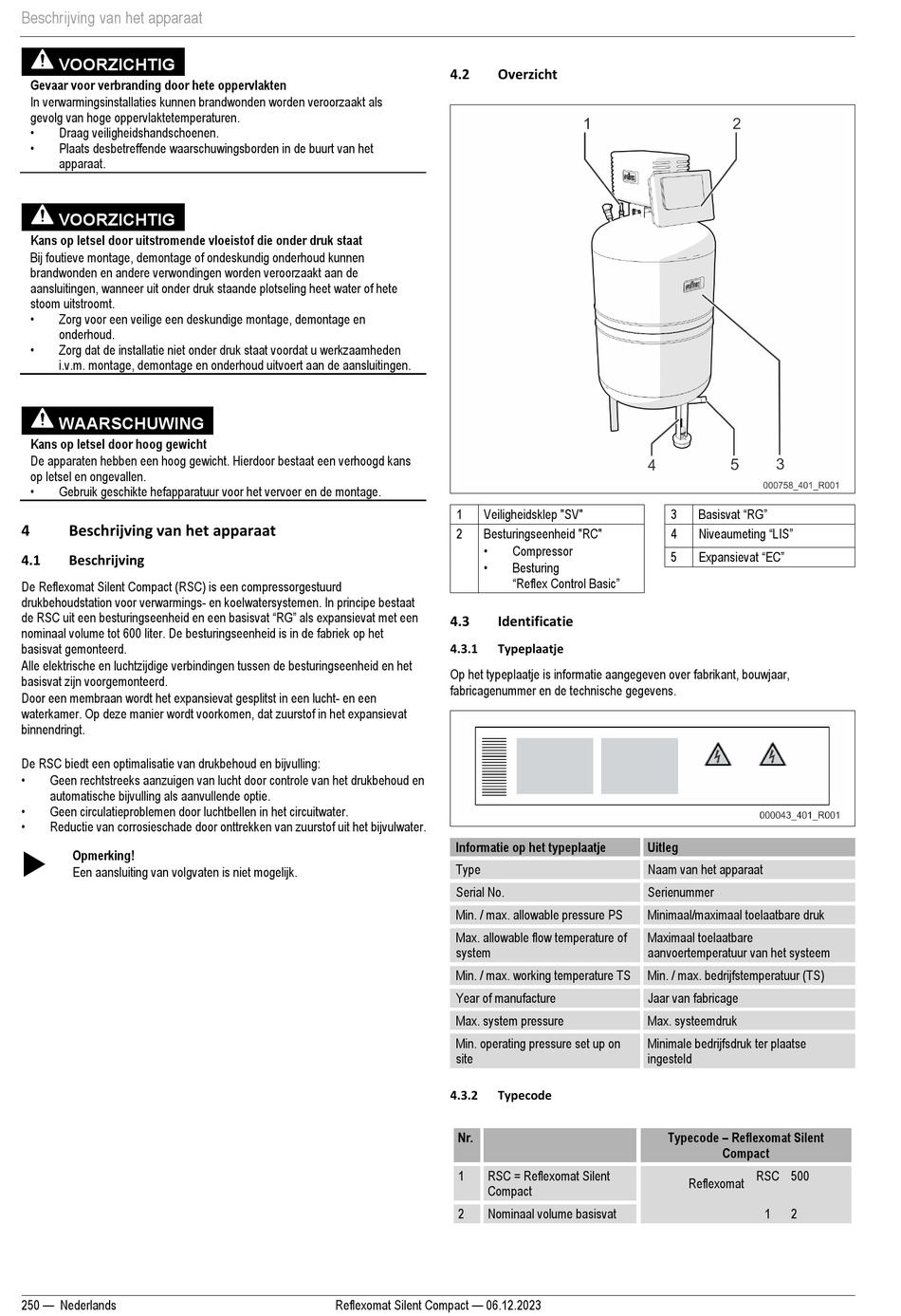

Reflex Reflexomat Silent Compact RSC 200 Betriebsanleitung Seite 250

Beschrijving van het apparaat
VOORZICHTIG
Gevaar voor verbranding door hete oppervlakten
In verwarmingsinstallaties kunnen brandwonden worden veroorzaakt als
gevolg van hoge oppervlaktetemperaturen.
•
Draag veiligheidshandschoenen.
•
Plaats desbetreffende waarschuwingsborden in de buurt van het
apparaat.
VOORZICHTIG
Kans op letsel door uitstromende vloeistof die onder druk staat
Bij foutieve montage, demontage of ondeskundig onderhoud kunnen
brandwonden en andere verwondingen worden veroorzaakt aan de
aansluitingen, wanneer uit onder druk staande plotseling heet water of hete
stoom uitstroomt.
•
Zorg voor een veilige een deskundige montage, demontage en
onderhoud.
•
Zorg dat de installatie niet onder druk staat voordat u werkzaamheden
i.v.m. montage, demontage en onderhoud uitvoert aan de aansluitingen.
WAARSCHUWING
Kans op letsel door hoog gewicht
De apparaten hebben een hoog gewicht. Hierdoor bestaat een verhoogd kans
op letsel en ongevallen.
•
Gebruik geschikte hefapparatuur voor het vervoer en de montage.
4 Beschrijving van het apparaat
4.1 Beschrijving
De Reflexomat Silent Compact (RSC) is een compressorgestuurd
drukbehoudstation voor verwarmings- en koelwatersystemen. In principe bestaat
de RSC uit een besturingseenheid en een basisvat "RG" als expansievat met een
nominaal volume tot 600 liter. De besturingseenheid is in de fabriek op het
basisvat gemonteerd.
Alle elektrische en luchtzijdige verbindingen tussen de besturingseenheid en het
basisvat zijn voorgemonteerd.
Door een membraan wordt het expansievat gesplitst in een lucht- en een
waterkamer. Op deze manier wordt voorkomen, dat zuurstof in het expansievat
binnendringt.
De RSC biedt een optimalisatie van drukbehoud en bijvulling:
•
Geen rechtstreeks aanzuigen van lucht door controle van het drukbehoud en
automatische bijvulling als aanvullende optie.
•
Geen circulatieproblemen door luchtbellen in het circuitwater.
•
Reductie van corrosieschade door onttrekken van zuurstof uit het bijvulwater.

Opmerking!
Een aansluiting van volgvaten is niet mogelijk.
250 — Nederlands
4.2 Overzicht
1 Veiligheidsklep "SV"
2 Besturingseenheid "RC"
•
•
4.3 Identificatie
4.3.1 Typeplaatje
Op het typeplaatje is informatie aangegeven over fabrikant, bouwjaar,
fabricagenummer en de technische gegevens.
Informatie op het typeplaatje
Type
Serial No.
Min. / max. allowable pressure PS
Max. allowable flow temperature of
system
Min. / max. working temperature TS
Year of manufacture
Max. system pressure
Min. operating pressure set up on
site
4.3.2 Typecode
Nr.
1 RSC = Reflexomat Silent
Compact
2 Nominaal volume basisvat
Reflexomat Silent Compact — 06.12.2023
3
4
Compressor
5
Besturing
"Reflex Control Basic"
Uitleg
Naam van het apparaat
Serienummer
Minimaal/maximaal toelaatbare druk
Maximaal toelaatbare
aanvoertemperatuur van het systeem
Min. / max. bedrijfstemperatuur (TS)
Jaar van fabricage
Max. systeemdruk
Minimale bedrijfsdruk ter plaatse
ingesteld
Typecode – Reflexomat Silent
Basisvat "RG"
Niveaumeting "LIS"
Expansievat "EC"
Compact
RSC 500
Reflexomat
1 2
