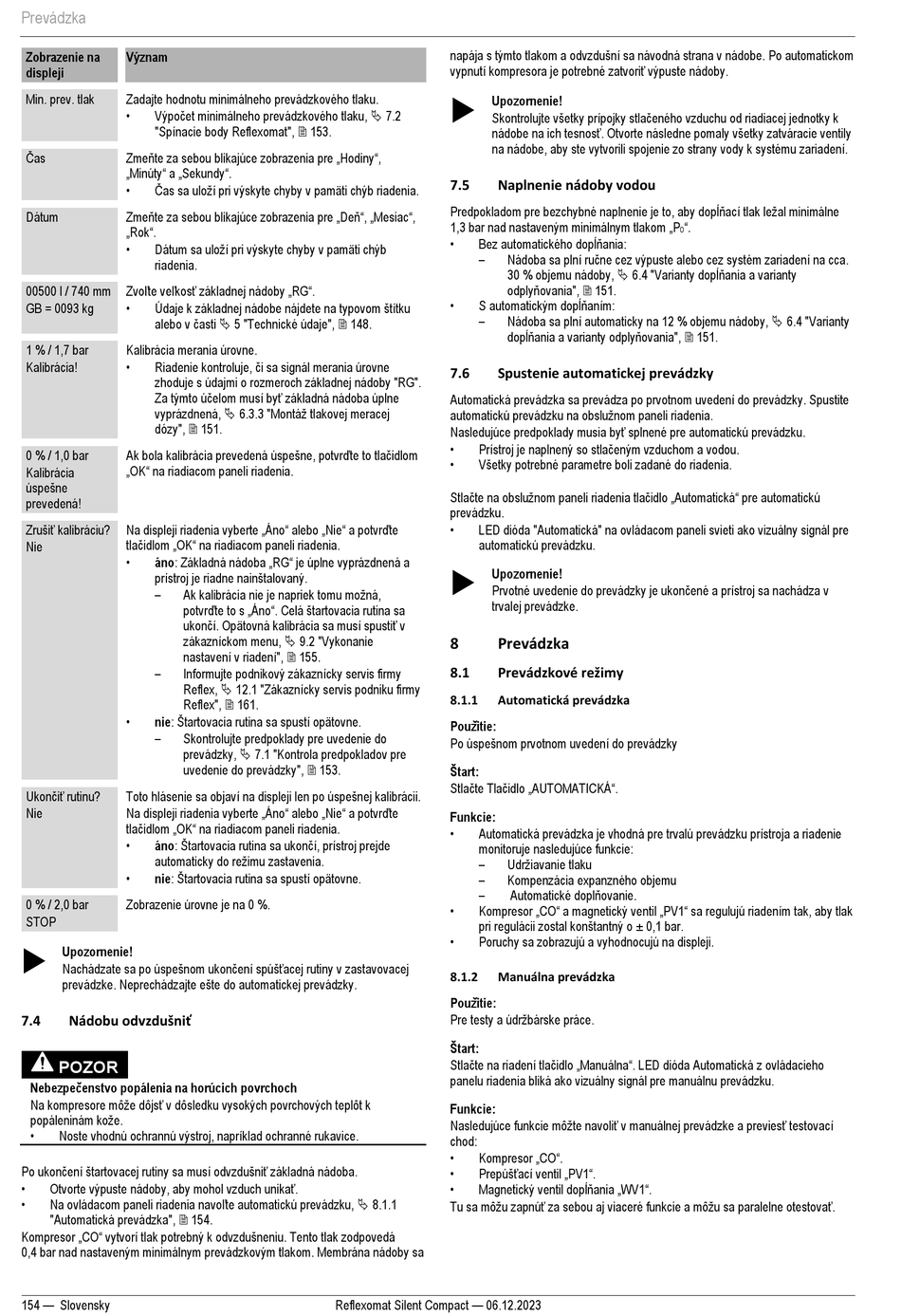

Prevádzka
Zobrazenie na Význam
displeji
Min. prev. tlak Zadajte hodnotu minimálneho prevádzkového tlaku.
• Výpočet minimálneho prevádzkového tlaku,  7.2
"Spínacie body Reflexomat",  153.
Čas Zmeňte za sebou blikajúce zobrazenia pre „Hodiny",
„Minúty" a „Sekundy".
• Čas sa uloží pri výskyte chyby v pamäti chýb riadenia.
Zmeňte za sebou blikajúce zobrazenia pre „Deň", „Mesiac",
Dátum
„Rok".
• Dátum sa uloží pri výskyte chyby v pamäti chýb
riadenia.
Zvoľte veľkosť základnej nádoby „RG".
00500 l / 740 mm
• Údaje k základnej nádobe nájdete na typovom štítku
GB = 0093 kg
alebo v časti  5 "Technické údaje",  148.
1 % / 1,7 bar Kalibrácia merania úrovne.
• Riadenie kontroluje, či sa signál merania úrovne
Kalibrácia!
zhoduje s údajmi o rozmeroch základnej nádoby "RG".
Za týmto účelom musí byť základná nádoba úplne
vyprázdnená,  6.3.3 "Montáž tlakovej meracej
dózy",  151.
Ak bola kalibrácia prevedená úspešne, potvrďte to tlačidlom
0 % / 1,0 bar
„OK" na riadiacom paneli riadenia.
Kalibrácia
úspešne
prevedená!
Zrušiť kalibráciu? Na displeji riadenia vyberte „Áno" alebo „Nie" a potvrďte
tlačidlom „OK" na riadiacom paneli riadenia.
Nie
• áno: Základná nádoba „RG" je úplne vyprázdnená a
prístroj je riadne nainštalovaný.
– Ak kalibrácia nie je napriek tomu možná,
potvrďte to s „Áno". Celá štartovacia rutina sa
ukončí. Opätovná kalibrácia sa musí spustiť v
zákazníckom menu,  9.2 "Vykonanie
nastavení v riadení",  155.
–
Informujte podnikový zákaznícky servis firmy
Reflex,  12.1 "Zákaznícky servis podniku firmy
Reflex",  161.
• nie: Štartovacia rutina sa spustí opätovne.
–
Skontrolujte predpoklady pre uvedenie do
prevádzky,  7.1 "Kontrola predpokladov pre
uvedenie do prevádzky",  153.
Ukončiť rutinu? Toto hlásenie sa objaví na displeji len po úspešnej kalibrácii.
Na displeji riadenia vyberte „Áno" alebo „Nie" a potvrďte
Nie
tlačidlom „OK" na riadiacom paneli riadenia.
• áno: Štartovacia rutina sa ukončí, prístroj prejde
automaticky do režimu zastavenia.
• nie: Štartovacia rutina sa spustí opätovne.
0 % / 2,0 bar Zobrazenie úrovne je na 0 %.
STOP

Upozornenie!
Nachádzate sa po úspešnom ukončení spúšťacej rutiny v zastavovacej
prevádzke. Neprechádzajte ešte do automatickej prevádzky.
Nádobu odvzdušniť
7.4
POZOR
Nebezpečenstvo popálenia na horúcich povrchoch
Na kompresore môže dôjsť v dôsledku vysokých povrchových teplôt k
popáleninám kože.
•
Noste vhodnú ochrannú výstroj, napríklad ochranné rukavice.
Po ukončení štartovacej rutiny sa musí odvzdušniť základná nádoba.
• Otvorte výpuste nádoby, aby mohol vzduch unikať.
• Na ovládacom paneli riadenia navoľte automatickú prevádzku,  8.1.1
"Automatická prevádzka",  154.
Kompresor „CO" vytvorí tlak potrebný k odvzdušneniu. Tento tlak zodpovedá
0,4 bar nad nastaveným minimálnym prevádzkovým tlakom. Membrána nádoby sa
154 — Slovensky
napája s týmto tlakom a odvzdušní sa návodná strana v nádobe. Po automatickom
vypnutí kompresora je potrebné zatvoriť výpuste nádoby.

Upozornenie!
Skontrolujte všetky prípojky stlačeného vzduchu od riadiacej jednotky k
nádobe na ich tesnosť. Otvorte následne pomaly všetky zatváracie ventily
na nádobe, aby ste vytvorili spojenie zo strany vody k systému zariadení.
7.5 Naplnenie nádoby vodou
Predpokladom pre bezchybné naplnenie je to, aby dopĺňací tlak ležal minimálne
1,3 bar nad nastaveným minimálnym tlakom „P
• Bez automatického dopĺňania:
–
• S automatickým dopĺňaním:
–
7.6 Spustenie automatickej prevádzky
Automatická prevádzka sa prevádza po prvotnom uvedení do prevádzky. Spustite
automatickú prevádzku na obslužnom paneli riadenia.
Nasledujúce predpoklady musia byť splnené pre automatickú prevádzku.
• Prístroj je naplnený so stlačeným vzduchom a vodou.
• Všetky potrebné parametre boli zadané do riadenia.
Stlačte na obslužnom paneli riadenia tlačidlo „Automatická" pre automatickú
prevádzku.
•
LED dióda "Automatická" na ovládacom paneli svieti ako vizuálny signál pre
automatickú prevádzku.

Upozornenie!
Prvotné uvedenie do prevádzky je ukončené a prístroj sa nachádza v
trvalej prevádzke.
8 Prevádzka
Prevádzkové režimy
8.1
8.1.1 Automatická prevádzka
Použitie:
Po úspešnom prvotnom uvedení do prevádzky
Štart:
Stlačte Tlačidlo „AUTOMATICKÁ".
Funkcie:
•
Automatická prevádzka je vhodná pre trvalú prevádzku prístroja a riadenie
monitoruje nasledujúce funkcie:
–
–
–
• Kompresor „CO" a magnetický ventil „PV1" sa regulujú riadením tak, aby tlak
pri regulácii zostal konštantný o ± 0,1 bar.
•
Poruchy sa zobrazujú a vyhodnocujú na displeji.
8.1.2 Manuálna prevádzka
Použitie:
Pre testy a údržbárske práce.
Štart:
Stlačte na riadení tlačidlo „Manuálna". LED dióda Automatická z ovládacieho
panelu riadenia bliká ako vizuálny signál pre manuálnu prevádzku.
Funkcie:
Nasledujúce funkcie môžte navoliť v manuálnej prevádzke a previesť testovací
chod:
• Kompresor „CO".
• Prepúšťací ventil „PV1".
• Magnetický ventil dopĺňania „WV1".
Tu sa môžu zapnúť za sebou aj viaceré funkcie a môžu sa paralelne otestovať.
Reflexomat Silent Compact — 06.12.2023
Nádoba sa plní ručne cez výpuste alebo cez systém zariadení na cca.
30 % objemu nádoby,  6.4 "Varianty dopĺňania a varianty
odplyňovania",  151.
Nádoba sa plní automaticky na 12 % objemu nádoby,  6.4 "Varianty
dopĺňania a varianty odplyňovania",  151.
Udržiavanie tlaku
Kompenzácia expanzného objemu
Automatické doplňovanie.
".
