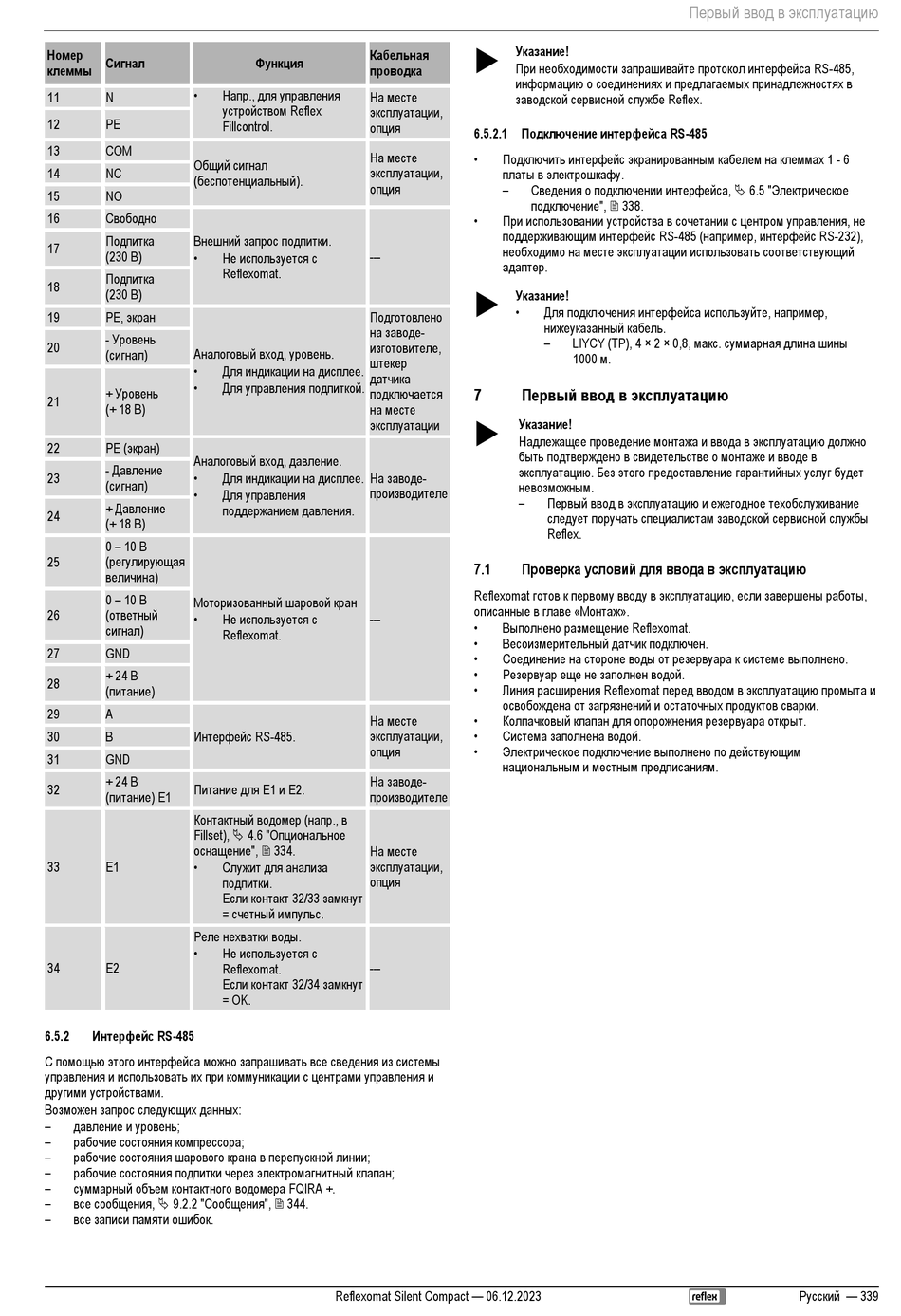

Номер
Сигнал
клеммы
•
11 N
12 PE
13 COM
Общий сигнал
14 NC
(беспотенциальный).
15 NO
Свободно
16
Подпитка
Внешний запрос подпитки.
17
(230 В)
•
Подпитка
18
(230 В)
PE, экран
19
- Уровень
20
Аналоговый вход, уровень.
(сигнал)
•
•
+ Уровень
21
(+ 18 В)
PE (экран)
22
Аналоговый вход, давление.
- Давление
•
23
(сигнал)
•
+ Давление
24
(+ 18 В)
0 – 10 В
(регулирующая
25
величина)
0 – 10 В
Моторизованный шаровой кран
(ответный
26 •
сигнал)
27 GND
+ 24 В
28
(питание)
29 A
Интерфейс RS-485.
30 B
31 GND
+ 24 В
Питание для E1 и E2.
32
(питание) E1
Контактный водомер (напр., в
Fillset),  4.6 "Опциональное
оснащение",  334.
•
33 E1
Реле нехватки воды.
•
34 E2
Интерфейс RS-485
6.5.2
С помощью этого интерфейса можно запрашивать все сведения из системы
управления и использовать их при коммуникации с центрами управления и
другими устройствами.
Возможен запрос следующих данных:
– давление и уровень;
– рабочие состояния компрессора;
– рабочие состояния шарового крана в перепускной линии;
– рабочие состояния подпитки через электромагнитный клапан;
– суммарный объем контактного водомера FQIRA +.
– все сообщения,  9.2.2 "Сообщения",  344.
– все записи памяти ошибок.
Кабельная
Функция
проводка
Напр., для управления
На месте
устройством Reflex
эксплуатации,
опция
Fillcontrol.
На месте
эксплуатации,
опция
Не используется с
---
Reflexomat.
Подготовлено
на заводе-
изготовителе,
штекер
Для индикации на дисплее.
датчика
Для управления подпиткой.
подключается
на месте
эксплуатации
Для индикации на дисплее. На заводе-
производителе
Для управления
поддержанием давления.
Не используется с
---
Reflexomat.
На месте
эксплуатации,
опция
На заводе-
производителе
На месте
эксплуатации,
Служит для анализа
опция
подпитки.
Если контакт 32/33 замкнут
= счетный импульс.
Не используется с
---
Reflexomat.
Если контакт 32/34 замкнут
= OK.
Reflexomat Silent Compact — 06.12.2023
Указание!

При необходимости запрашивайте протокол интерфейса RS-485,
информацию о соединениях и предлагаемых принадлежностях в
заводской сервисной службе Reflex.
6.5.2.1 Подключение интерфейса RS-485
• Подключить интерфейс экранированным кабелем на клеммах 1 - 6
платы в электрошкафу.
– Сведения о подключении интерфейса,  6.5 "Электрическое
подключение",  338.
• При использовании устройства в сочетании с центром управления, не
поддерживающим интерфейс RS-485 (например, интерфейс RS-232),
необходимо на месте эксплуатации использовать соответствующий
адаптер.
Указание!

• Для подключения интерфейса используйте, например,
нижеуказанный кабель.
– LIYCY (TP), 4 × 2 × 0,8, макс. суммарная длина шины
1000 м.
Первый ввод в эксплуатацию
7
Указание!

Надлежащее проведение монтажа и ввода в эксплуатацию должно
быть подтверждено в свидетельстве о монтаже и вводе в
эксплуатацию. Без этого предоставление гарантийных услуг будет
невозможным.
– Первый ввод в эксплуатацию и ежегодное техобслуживание
следует поручать специалистам заводской сервисной службы
Reflex.
Проверка условий для ввода в эксплуатацию
7.1
Reflexomat готов к первому вводу в эксплуатацию, если завершены работы,
описанные в главе «Монтаж».
• Выполнено размещение Reflexomat.
• Весоизмерительный датчик подключен.
• Соединение на стороне воды от резервуара к системе выполнено.
• Резервуар еще не заполнен водой.
• Линия расширения Reflexomat перед вводом в эксплуатацию промыта и
освобождена от загрязнений и остаточных продуктов сварки.
• Колпачковый клапан для опорожнения резервуара открыт.
• Система заполнена водой.
• Электрическое подключение выполнено по действующим
национальным и местным предписаниям.
Первый ввод в эксплуатацию
Русский — 339
