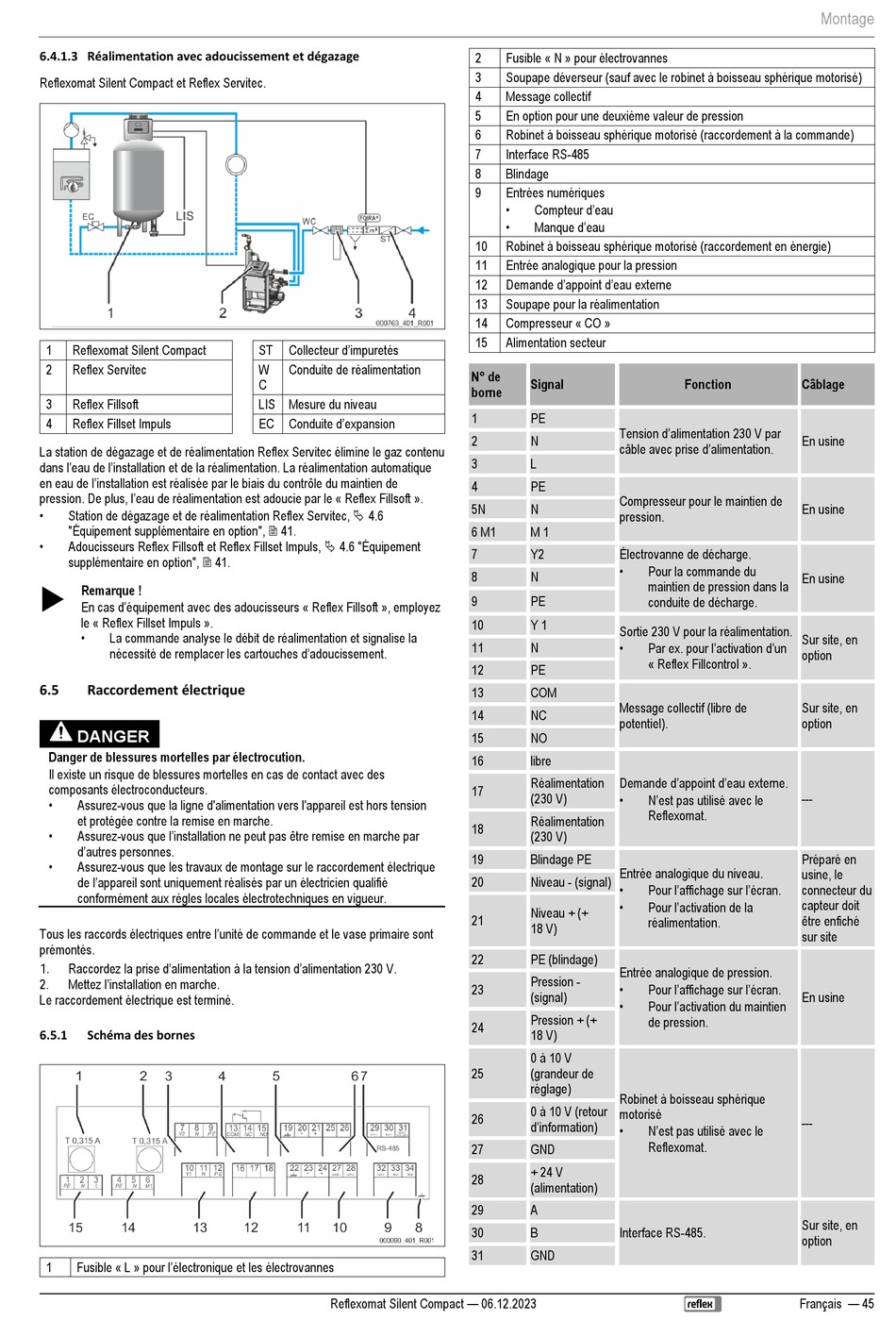

Reflex Reflexomat Silent Compact RSC 200 Betriebsanleitung Seite 45

6.4.1.3 Réalimentation avec adoucissement et dégazage
Reflexomat Silent Compact et Reflex Servitec.
1 Reflexomat Silent Compact
2 Reflex Servitec
3 Reflex Fillsoft
4 Reflex Fillset Impuls
La station de dégazage et de réalimentation Reflex Servitec élimine le gaz contenu
dans l'eau de l'installation et de la réalimentation. La réalimentation automatique
en eau de l'installation est réalisée par le biais du contrôle du maintien de
pression. De plus, l'eau de réalimentation est adoucie par le « Reflex Fillsoft ».
•
Station de dégazage et de réalimentation Reflex Servitec,  4.6
"Équipement supplémentaire en option", 
•
Adoucisseurs Reflex Fillsoft et Reflex Fillset Impuls,  4.6 "Équipement
supplémentaire en option",  41.

Remarque !
En cas d'équipement avec des adoucisseurs « Reflex Fillsoft », employez
le « Reflex Fillset Impuls ».
•
La commande analyse le débit de réalimentation et signalise la
nécessité de remplacer les cartouches d'adoucissement.
6.5 Raccordement électrique
DANGER
Danger de blessures mortelles par électrocution.
Il existe un risque de blessures mortelles en cas de contact avec des
composants électroconducteurs.
•
Assurez-vous que la ligne d'alimentation vers l'appareil est hors tension
et protégée contre la remise en marche.
• Assurez-vous que l'installation ne peut pas être remise en marche par
d'autres personnes.
•
Assurez-vous que les travaux de montage sur le raccordement électrique
de l'appareil sont uniquement réalisés par un électricien qualifié
conformément aux règles locales électrotechniques en vigueur.
Tous les raccords électriques entre l'unité de commande et le vase primaire sont
prémontés.
Raccordez la prise d'alimentation à la tension d'alimentation 230 V.
1.
Mettez l'installation en marche.
2.
Le raccordement électrique est terminé.
6.5.1 Schéma des bornes
Fusible « L » pour l'électronique et les électrovannes
1
Collecteur d'impuretés
ST
W Conduite de réalimentation
C
LIS Mesure du niveau
Conduite d'expansion
EC
41.
Reflexomat Silent Compact — 06.12.2023
2 Fusible « N » pour électrovannes
3 Soupape déverseur (sauf avec le robinet à boisseau sphérique motorisé)
4 Message collectif
5 En option pour une deuxième valeur de pression
6 Robinet à boisseau sphérique motorisé (raccordement à la commande)
7 Interface RS-485
8 Blindage
9 Entrées numériques
• Compteur d'eau
• Manque d'eau
10 Robinet à boisseau sphérique motorisé (raccordement en énergie)
11 Entrée analogique pour la pression
Demande d'appoint d'eau externe
12
13 Soupape pour la réalimentation
14 Compresseur « CO »
15 Alimentation secteur
N° de
Signal
borne
1 PE
Tension d'alimentation 230 V par
2 N
câble avec prise d'alimentation.
3 L
4 PE
Compresseur pour le maintien de
5N N
pression.
6 M1 M 1
7 Y2 Électrovanne de décharge.
•
8 N
9 PE
10 Y 1
Sortie 230 V pour la réalimentation.
•
11 N
12 PE
13 COM
Message collectif (libre de
14 NC
potentiel).
15 NO
16 libre
Demande d'appoint d'eau externe.
Réalimentation
17
•
(230 V)
Réalimentation
18
(230 V)
19 Blindage PE
Entrée analogique du niveau.
20 Niveau - (signal)
•
•
Niveau + (+
21
18 V)
22 PE (blindage)
Entrée analogique de pression.
Pression -
•
23
(signal)
•
Pression + (+
24
18 V)
0 à 10 V
25 (grandeur de
réglage)
Robinet à boisseau sphérique
0 à 10 V (retour
motorisé
26
d'information)
•
27 GND
+ 24 V
28
(alimentation)
29 A
30 B Interface RS-485.
31 GND
Fonction Câblage
En usine
En usine
Pour la commande du
En usine
maintien de pression dans la
conduite de décharge.
Sur site, en
Par ex. pour l'activation d'un
option
« Reflex Fillcontrol ».
Sur site, en
option
N'est pas utilisé avec le
---
Reflexomat.
Préparé en
usine, le
Pour l'affichage sur l'écran.
connecteur du
Pour l'activation de la
capteur doit
être enfiché
réalimentation.
sur site
Pour l'affichage sur l'écran.
En usine
Pour l'activation du maintien
de pression.
---
N'est pas utilisé avec le
Reflexomat.
Sur site, en
option
Français — 45
