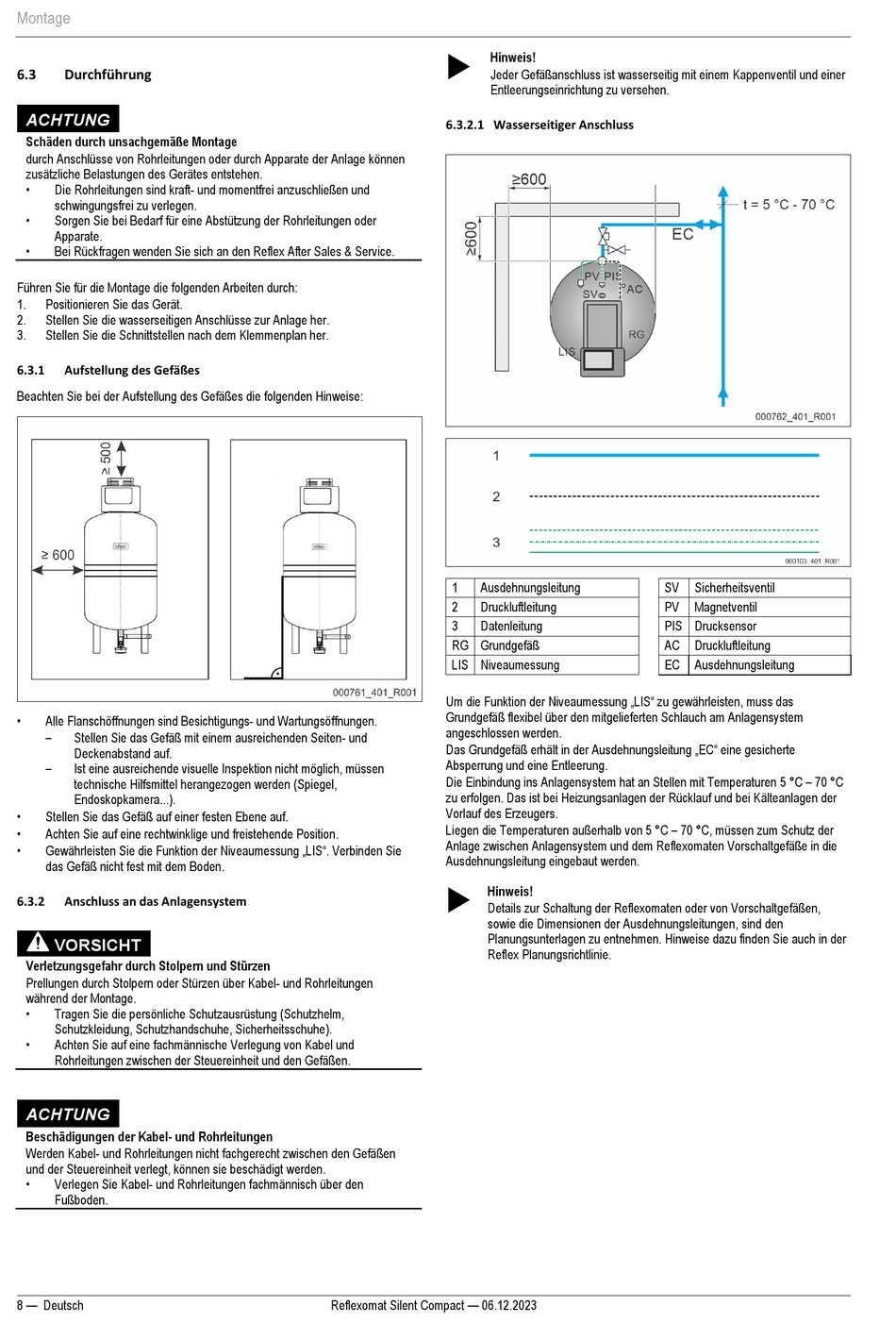

Reflex Reflexomat Silent Compact RSC 200 Betriebsanleitung Seite 8

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 3
Montage
6.3
Durchführung
ACHTUNG
Schäden durch unsachgemäße Montage
durch Anschlüsse von Rohrleitungen oder durch Apparate der Anlage können
zusätzliche Belastungen des Gerätes entstehen.
Die Rohrleitungen sind kraft- und momentfrei anzuschließen und
schwingungsfrei zu verlegen.
Sorgen Sie bei Bedarf für eine Abstützung der Rohrleitungen oder
Apparate.
Bei Rückfragen wenden Sie sich an den Reflex After Sales & Service.
Führen Sie für die Montage die folgenden Arbeiten durch:
1.
Positionieren Sie das Gerät.
2.
Stellen Sie die wasserseitigen Anschlüsse zur Anlage her.
3.
Stellen Sie die Schnittstellen nach dem Klemmenplan her.
6.3.1
Aufstellung des Gefäßes
Beachten Sie bei der Aufstellung des Gefäßes die folgenden Hinweise:
Alle Flanschöffnungen sind Besichtigungs- und Wartungsöffnungen.
Stellen Sie das Gefäß mit einem ausreichenden Seiten- und
Deckenabstand auf.
Ist eine ausreichende visuelle Inspektion nicht möglich, müssen
technische Hilfsmittel herangezogen werden (Spiegel,
Endoskopkamera...).
Stellen Sie das Gefäß auf einer festen Ebene auf.
Achten Sie auf eine rechtwinklige und freistehende Position.
Gewährleisten Sie die Funktion der Niveaumessung „LIS". Verbinden Sie
das Gefäß nicht fest mit dem Boden.
6.3.2
Anschluss an das Anlagensystem
VORSICHT
Verletzungsgefahr durch Stolpern und Stürzen
Prellungen durch Stolpern oder Stürzen über Kabel- und Rohrleitungen
während der Montage.
Tragen Sie die persönliche Schutzausrüstung (Schutzhelm,
Schutzkleidung, Schutzhandschuhe, Sicherheitsschuhe).
Achten Sie auf eine fachmännische Verlegung von Kabel und
Rohrleitungen zwischen der Steuereinheit und den Gefäßen.
ACHTUNG
Beschädigungen der Kabel- und Rohrleitungen
Werden Kabel- und Rohrleitungen nicht fachgerecht zwischen den Gefäßen
und der Steuereinheit verlegt, können sie beschädigt werden.
Verlegen Sie Kabel- und Rohrleitungen fachmännisch über den
Fußboden.
8 — Deutsch

Hinweis!
Jeder Gefäßanschluss ist wasserseitig mit einem Kappenventil und einer
Entleerungseinrichtung zu versehen.
6.3.2.1 Wasserseitiger Anschluss
1
Ausdehnungsleitung
2
Druckluftleitung
3
Datenleitung
RG Grundgefäß
LIS Niveaumessung
Um die Funktion der Niveaumessung „LIS" zu gewährleisten, muss das
Grundgefäß flexibel über den mitgelieferten Schlauch am Anlagensystem
angeschlossen werden.
Das Grundgefäß erhält in der Ausdehnungsleitung „EC" eine gesicherte
Absperrung und eine Entleerung.
Die Einbindung ins Anlagensystem hat an Stellen mit Temperaturen 5 °C – 70 °C
zu erfolgen. Das ist bei Heizungsanlagen der Rücklauf und bei Kälteanlagen der
Vorlauf des Erzeugers.
Liegen die Temperaturen außerhalb von 5 °C – 70 °C, müssen zum Schutz der
Anlage zwischen Anlagensystem und dem Reflexomaten Vorschaltgefäße in die
Ausdehnungsleitung eingebaut werden.

Hinweis!
Details zur Schaltung der Reflexomaten oder von Vorschaltgefäßen,
sowie die Dimensionen der Ausdehnungsleitungen, sind den
Planungsunterlagen zu entnehmen. Hinweise dazu finden Sie auch in der
Reflex Planungsrichtlinie.
Reflexomat Silent Compact — 06.12.2023
SV
Sicherheitsventil
PV
Magnetventil
PIS Drucksensor
AC
Druckluftleitung
EC
Ausdehnungsleitung
