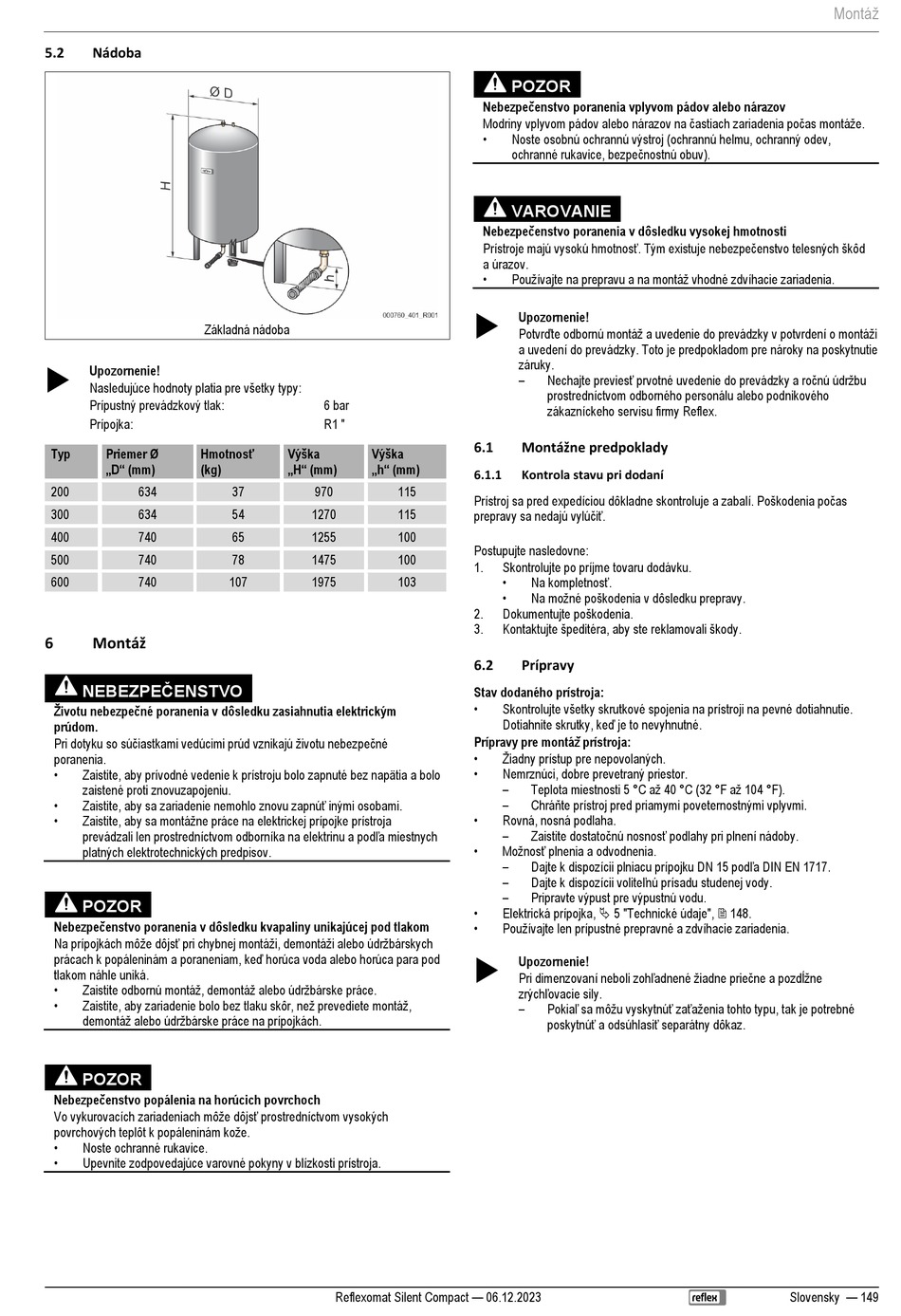

5.2
Nádoba
Základná nádoba
Upozornenie!
Nasledujúce hodnoty platia pre všetky typy:
Prípustný prevádzkový tlak:
Prípojka:
Hmotnosť
Typ
Priemer Ø
„D" (mm)
(kg)
200
634
300
634
400
740
500
740
600
740
Montáž
6
NEBEZPEČENSTVO
Životu nebezpečné poranenia v dôsledku zasiahnutia elektrickým
prúdom.
Pri dotyku so súčiastkami vedúcimi prúd vznikajú životu nebezpečné
poranenia.
•
Zaistite, aby prívodné vedenie k prístroju bolo zapnuté bez napätia a bolo
zaistené proti znovuzapojeniu.
•
Zaistite, aby sa zariadenie nemohlo znovu zapnúť inými osobami.
•
Zaistite, aby sa montážne práce na elektrickej prípojke prístroja
prevádzali len prostredníctvom odborníka na elektrinu a podľa miestnych
platných elektrotechnických predpisov.
POZOR
Nebezpečenstvo poranenia v dôsledku kvapaliny unikajúcej pod tlakom
Na prípojkách môže dôjsť pri chybnej montáži, demontáži alebo údržbárskych
prácach k popáleninám a poraneniam, keď horúca voda alebo horúca para pod
tlakom náhle uniká.
•
Zaistite odbornú montáž, demontáž alebo údržbárske práce.
•
Zaistite, aby zariadenie bolo bez tlaku skôr, než prevediete montáž,
demontáž alebo údržbárske práce na prípojkách.
POZOR
Nebezpečenstvo popálenia na horúcich povrchoch
Vo vykurovacích zariadeniach môže dôjsť prostredníctvom vysokých
povrchových teplôt k popáleninám kože.
•
Noste ochranné rukavice.
•
Upevnite zodpovedajúce varovné pokyny v blízkosti prístroja.
6 bar
R1 "
Výška
Výška
„H" (mm)
„h" (mm)
37
970
115
54
1270
115
65
1255
100
78
1475
100
107
1975
103
Reflexomat Silent Compact — 06.12.2023
POZOR
Nebezpečenstvo poranenia vplyvom pádov alebo nárazov
Modriny vplyvom pádov alebo nárazov na častiach zariadenia počas montáže.
•
Noste osobnú ochrannú výstroj (ochrannú helmu, ochranný odev,
ochranné rukavice, bezpečnostnú obuv).
VAROVANIE
Nebezpečenstvo poranenia v dôsledku vysokej hmotnosti
Prístroje majú vysokú hmotnosť. Tým existuje nebezpečenstvo telesných škôd
a úrazov.
•
Používajte na prepravu a na montáž vhodné zdvíhacie zariadenia.
Upozornenie!
Potvrďte odbornú montáž a uvedenie do prevádzky v potvrdení o montáži
a uvedení do prevádzky. Toto je predpokladom pre nároky na poskytnutie
záruky.
–
Nechajte previesť prvotné uvedenie do prevádzky a ročnú údržbu
prostredníctvom odborného personálu alebo podnikového
zákazníckeho servisu firmy Reflex.
Montážne predpoklady
6.1
6.1.1
Kontrola stavu pri dodaní
Prístroj sa pred expedíciou dôkladne skontroluje a zabalí. Poškodenia počas
prepravy sa nedajú vylúčiť.
Postupujte nasledovne:
1.
Skontrolujte po príjme tovaru dodávku.
•
Na kompletnosť.
•
Na možné poškodenia v dôsledku prepravy.
Dokumentujte poškodenia.
2.
Kontaktujte špeditéra, aby ste reklamovali škody.
3.
6.2
Prípravy
Stav dodaného prístroja:
•
Skontrolujte všetky skrutkové spojenia na prístroji na pevné dotiahnutie.
Dotiahnite skrutky, keď je to nevyhnutné.
Prípravy pre montáž prístroja:
•
Žiadny prístup pre nepovolaných.
•
Nemrznúci, dobre prevetraný priestor.
–
Teplota miestnosti 5 °C až 40 °C (32 °F až 104 °F).
–
Chráňte prístroj pred priamymi poveternostnými vplyvmi.
•
Rovná, nosná podlaha.
–
Zaistite dostatočnú nosnosť podlahy pri plnení nádoby.
•
Možnosť plnenia a odvodnenia.
–
Dajte k dispozícii plniacu prípojku DN 15 podľa DIN EN 1717.
–
Dajte k dispozícii voliteľnú prísadu studenej vody.
–
Pripravte výpust pre výpustnú vodu.
•
Elektrická prípojka, 5 "Technické údaje", 148.
•
Používajte len prípustné prepravné a zdvíhacie zariadenia.
Upozornenie!
Pri dimenzovaní neboli zohľadnené žiadne priečne a pozdĺžne
zrýchľovacie sily.
–
Pokiaľ sa môžu vyskytnúť zaťaženia tohto typu, tak je potrebné
poskytnúť a odsúhlasiť separátny dôkaz.
Montáž
Slovensky — 149
