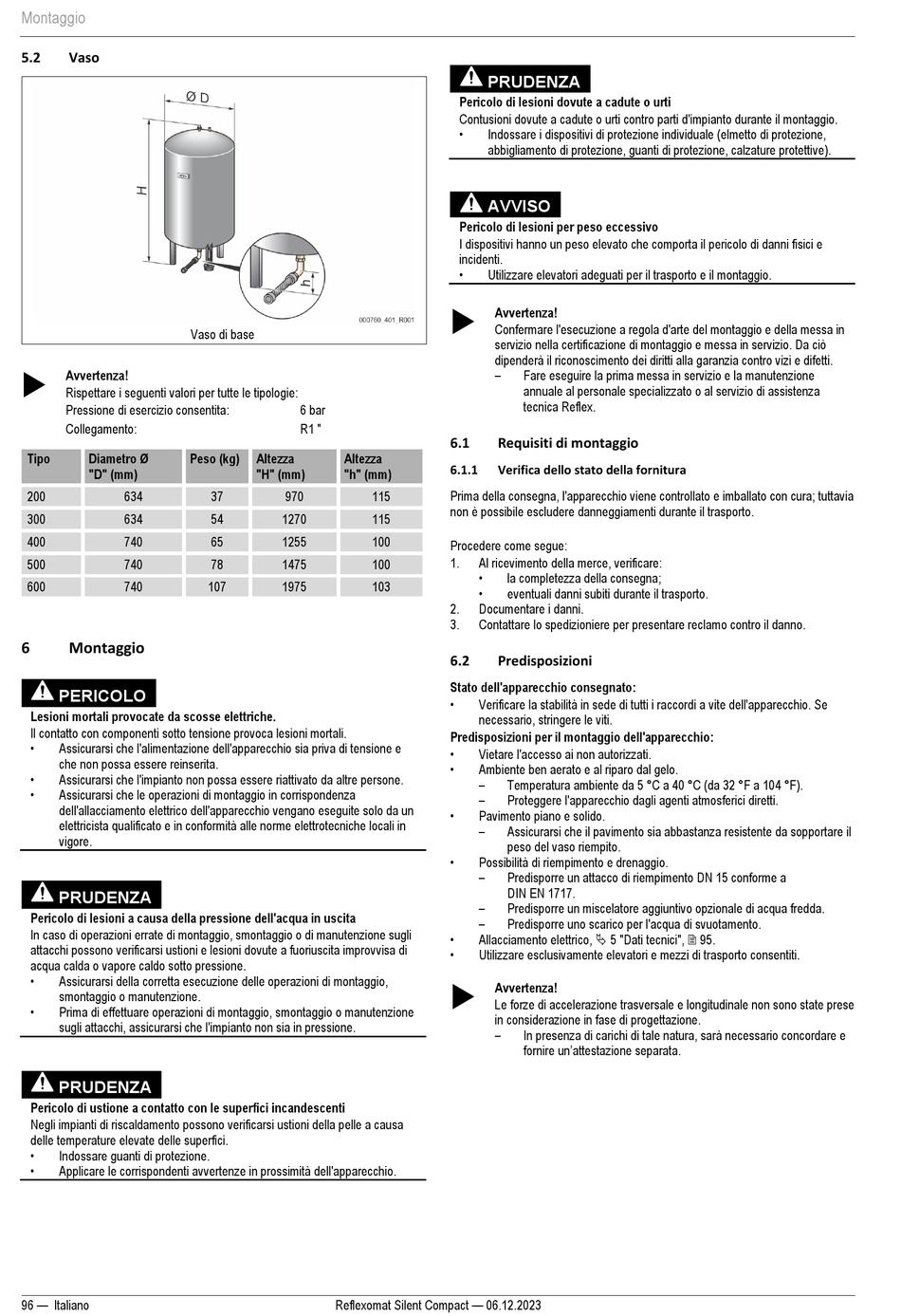

Reflex Reflexomat Silent Compact RSC 200 Betriebsanleitung Seite 96

Montaggio
5.2 Vaso
Vaso di base

Avvertenza!
Rispettare i seguenti valori per tutte le tipologie:
Pressione di esercizio consentita:
Collegamento:
Tipo Diametro Ø Peso (kg)
"D" (mm)
200 634
300 634
400 740
500 740
600 740
6 Montaggio
PERICOLO
Lesioni mortali provocate da scosse elettriche.
Il contatto con componenti sotto tensione provoca lesioni mortali.
•
Assicurarsi che l'alimentazione dell'apparecchio sia priva di tensione e
che non possa essere reinserita.
•
Assicurarsi che l'impianto non possa essere riattivato da altre persone.
•
Assicurarsi che le operazioni di montaggio in corrispondenza
dell'allacciamento elettrico dell'apparecchio vengano eseguite solo da un
elettricista qualificato e in conformità alle norme elettrotecniche locali in
vigore.
PRUDENZA
Pericolo di lesioni a causa della pressione dell'acqua in uscita
In caso di operazioni errate di montaggio, smontaggio o di manutenzione sugli
attacchi possono verificarsi ustioni e lesioni dovute a fuoriuscita improvvisa di
acqua calda o vapore caldo sotto pressione.
•
Assicurarsi della corretta esecuzione delle operazioni di montaggio,
smontaggio o manutenzione.
•
Prima di effettuare operazioni di montaggio, smontaggio o manutenzione
sugli attacchi, assicurarsi che l'impianto non sia in pressione.
PRUDENZA
Pericolo di ustione a contatto con le superfici incandescenti
Negli impianti di riscaldamento possono verificarsi ustioni della pelle a causa
delle temperature elevate delle superfici.
•
Indossare guanti di protezione.
•
Applicare le corrispondenti avvertenze in prossimità dell'apparecchio.
96 — Italiano
6 bar
R1 "
Altezza Altezza
"H" (mm) "h" (mm)
37 970 115
54 1270 115
65 1255 100
78 1475 100
107 1975 103
Reflexomat Silent Compact — 06.12.2023
PRUDENZA
Pericolo di lesioni dovute a cadute o urti
Contusioni dovute a cadute o urti contro parti d'impianto durante il montaggio.
•
Indossare i dispositivi di protezione individuale (elmetto di protezione,
abbigliamento di protezione, guanti di protezione, calzature protettive).
AVVISO
Pericolo di lesioni per peso eccessivo
I dispositivi hanno un peso elevato che comporta il pericolo di danni fisici e
incidenti.
•
Utilizzare elevatori adeguati per il trasporto e il montaggio.

Avvertenza!
Confermare l'esecuzione a regola d'arte del montaggio e della messa in
servizio nella certificazione di montaggio e messa in servizio. Da ciò
dipenderà il riconoscimento dei diritti alla garanzia contro vizi e difetti.
–
Fare eseguire la prima messa in servizio e la manutenzione
annuale al personale specializzato o al servizio di assistenza
tecnica Reflex.
6.1 Requisiti di montaggio
6.1.1 Verifica dello stato della fornitura
Prima della consegna, l'apparecchio viene controllato e imballato con cura; tuttavia
non è possibile escludere danneggiamenti durante il trasporto.
Procedere come segue:
1. Al ricevimento della merce, verificare:
•
la completezza della consegna;
•
eventuali danni subiti durante il trasporto.
2. Documentare i danni.
3. Contattare lo spedizioniere per presentare reclamo contro il danno.
6.2 Predisposizioni
Stato dell'apparecchio consegnato:
•
Verificare la stabilità in sede di tutti i raccordi a vite dell'apparecchio. Se
necessario, stringere le viti.
Predisposizioni per il montaggio dell'apparecchio:
•
Vietare l'accesso ai non autorizzati.
•
Ambiente ben aerato e al riparo dal gelo.
–
Temperatura ambiente da 5 °C a 40 °C (da 32 °F a 104 °F).
–
Proteggere l'apparecchio dagli agenti atmosferici diretti.
•
Pavimento piano e solido.
–
Assicurarsi che il pavimento sia abbastanza resistente da sopportare il
peso del vaso riempito.
•
Possibilità di riempimento e drenaggio.
–
Predisporre un attacco di riempimento DN 15 conforme a
DIN EN 1717.
–
Predisporre un miscelatore aggiuntivo opzionale di acqua fredda.
–
Predisporre uno scarico per l'acqua di svuotamento.
•
Allacciamento elettrico,  5 "Dati tecnici",  95.
•
Utilizzare esclusivamente elevatori e mezzi di trasporto consentiti.

Avvertenza!
Le forze di accelerazione trasversale e longitudinale non sono state prese
in considerazione in fase di progettazione.
–
In presenza di carichi di tale natura, sarà necessario concordare e
fornire un'attestazione separata.
