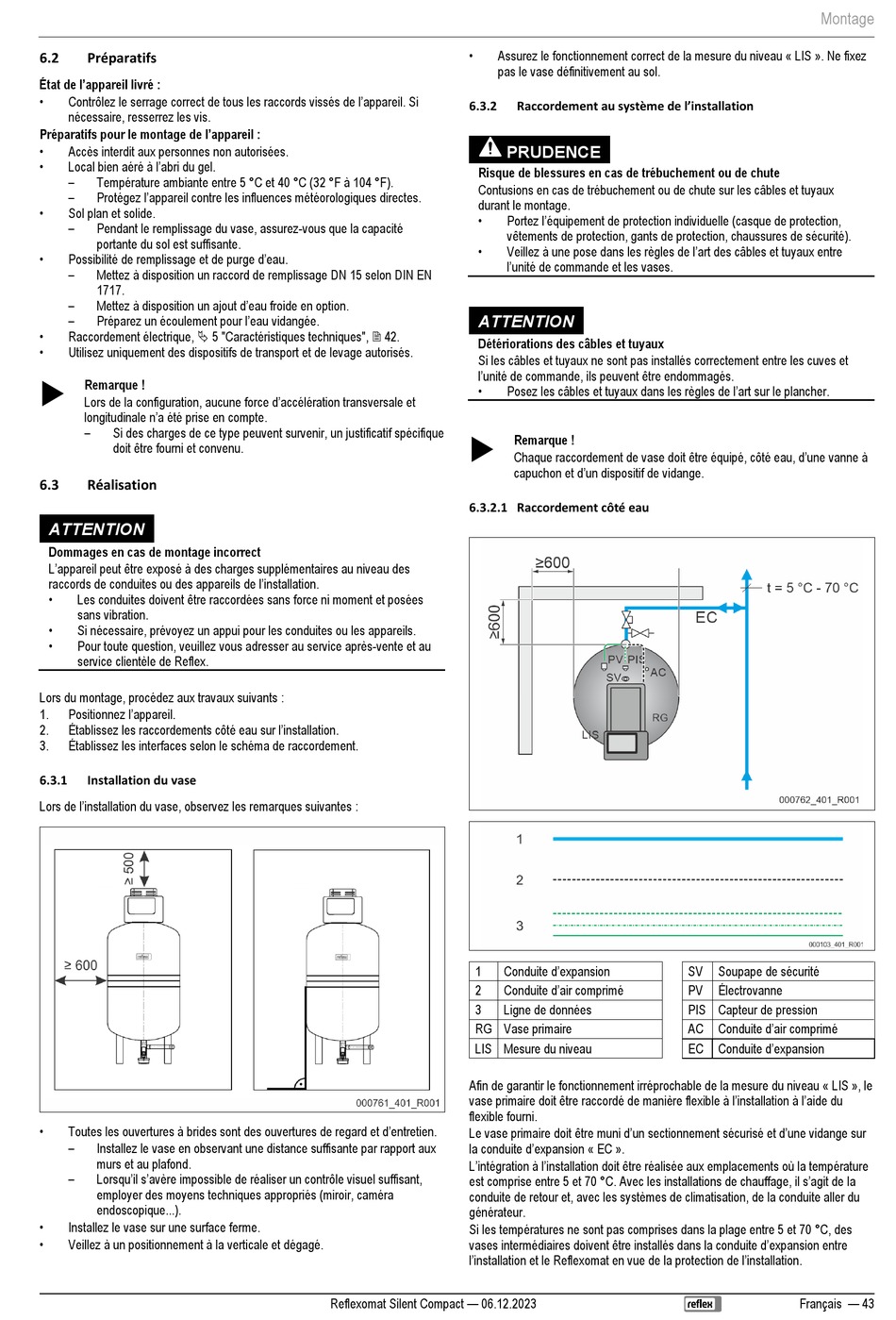

6.2
Préparatifs
État de l'appareil livré :
•
Contrôlez le serrage correct de tous les raccords vissés de l'appareil. Si
nécessaire, resserrez les vis.
Préparatifs pour le montage de l'appareil :
•
Accès interdit aux personnes non autorisées.
•
Local bien aéré à l'abri du gel.
–
Température ambiante entre 5 °C et 40 °C (32 °F à 104 °F).
–
Protégez l'appareil contre les influences météorologiques directes.
•
Sol plan et solide.
–
Pendant le remplissage du vase, assurez-vous que la capacité
portante du sol est suffisante.
•
Possibilité de remplissage et de purge d'eau.
–
Mettez à disposition un raccord de remplissage DN 15 selon DIN EN
1717.
–
Mettez à disposition un ajout d'eau froide en option.
–
Préparez un écoulement pour l'eau vidangée.
•
Raccordement électrique, 5 "Caractéristiques techniques", 42.
•
Utilisez uniquement des dispositifs de transport et de levage autorisés.
Remarque !
Lors de la configuration, aucune force d'accélération transversale et
longitudinale n'a été prise en compte.
–
Si des charges de ce type peuvent survenir, un justificatif spécifique
doit être fourni et convenu.
6.3
Réalisation
ATTENTION
Dommages en cas de montage incorrect
L'appareil peut être exposé à des charges supplémentaires au niveau des
raccords de conduites ou des appareils de l'installation.
•
Les conduites doivent être raccordées sans force ni moment et posées
sans vibration.
•
Si nécessaire, prévoyez un appui pour les conduites ou les appareils.
•
Pour toute question, veuillez vous adresser au service après-vente et au
service clientèle de Reflex.
Lors du montage, procédez aux travaux suivants :
Positionnez l'appareil.
1.
Établissez les raccordements côté eau sur l'installation.
2.
3.
Établissez les interfaces selon le schéma de raccordement.
6.3.1
Installation du vase
Lors de l'installation du vase, observez les remarques suivantes :
•
Toutes les ouvertures à brides sont des ouvertures de regard et d'entretien.
–
Installez le vase en observant une distance suffisante par rapport aux
murs et au plafond.
–
Lorsqu'il s'avère impossible de réaliser un contrôle visuel suffisant,
employer des moyens techniques appropriés (miroir, caméra
endoscopique...).
•
Installez le vase sur une surface ferme.
•
Veillez à un positionnement à la verticale et dégagé.
•
Assurez le fonctionnement correct de la mesure du niveau « LIS ». Ne fixez
pas le vase définitivement au sol.
6.3.2
Risque de blessures en cas de trébuchement ou de chute
Contusions en cas de trébuchement ou de chute sur les câbles et tuyaux
durant le montage.
•
•
ATTENTION
Détériorations des câbles et tuyaux
Si les câbles et tuyaux ne sont pas installés correctement entre les cuves et
l'unité de commande, ils peuvent être endommagés.
•
6.3.2.1 Raccordement côté eau
1
2
3
RG Vase primaire
LIS Mesure du niveau
Afin de garantir le fonctionnement irréprochable de la mesure du niveau « LIS », le
vase primaire doit être raccordé de manière flexible à l'installation à l'aide du
flexible fourni.
Le vase primaire doit être muni d'un sectionnement sécurisé et d'une vidange sur
la conduite d'expansion « EC ».
L'intégration à l'installation doit être réalisée aux emplacements où la température
est comprise entre 5 et 70 °C. Avec les installations de chauffage, il s'agit de la
conduite de retour et, avec les systèmes de climatisation, de la conduite aller du
générateur.
Si les températures ne sont pas comprises dans la plage entre 5 et 70 °C, des
vases intermédiaires doivent être installés dans la conduite d'expansion entre
l'installation et le Reflexomat en vue de la protection de l'installation.
Reflexomat Silent Compact — 06.12.2023
Raccordement au système de l'installation
PRUDENCE
Portez l'équipement de protection individuelle (casque de protection,
vêtements de protection, gants de protection, chaussures de sécurité).
Veillez à une pose dans les règles de l'art des câbles et tuyaux entre
l'unité de commande et les vases.
Posez les câbles et tuyaux dans les règles de l'art sur le plancher.
Remarque !
Chaque raccordement de vase doit être équipé, côté eau, d'une vanne à
capuchon et d'un dispositif de vidange.
Conduite d'expansion
Conduite d'air comprimé
Ligne de données
Montage
SV
Soupape de sécurité
PV
Électrovanne
PIS Capteur de pression
Conduite d'air comprimé
AC
Conduite d'expansion
EC
Français — 43
