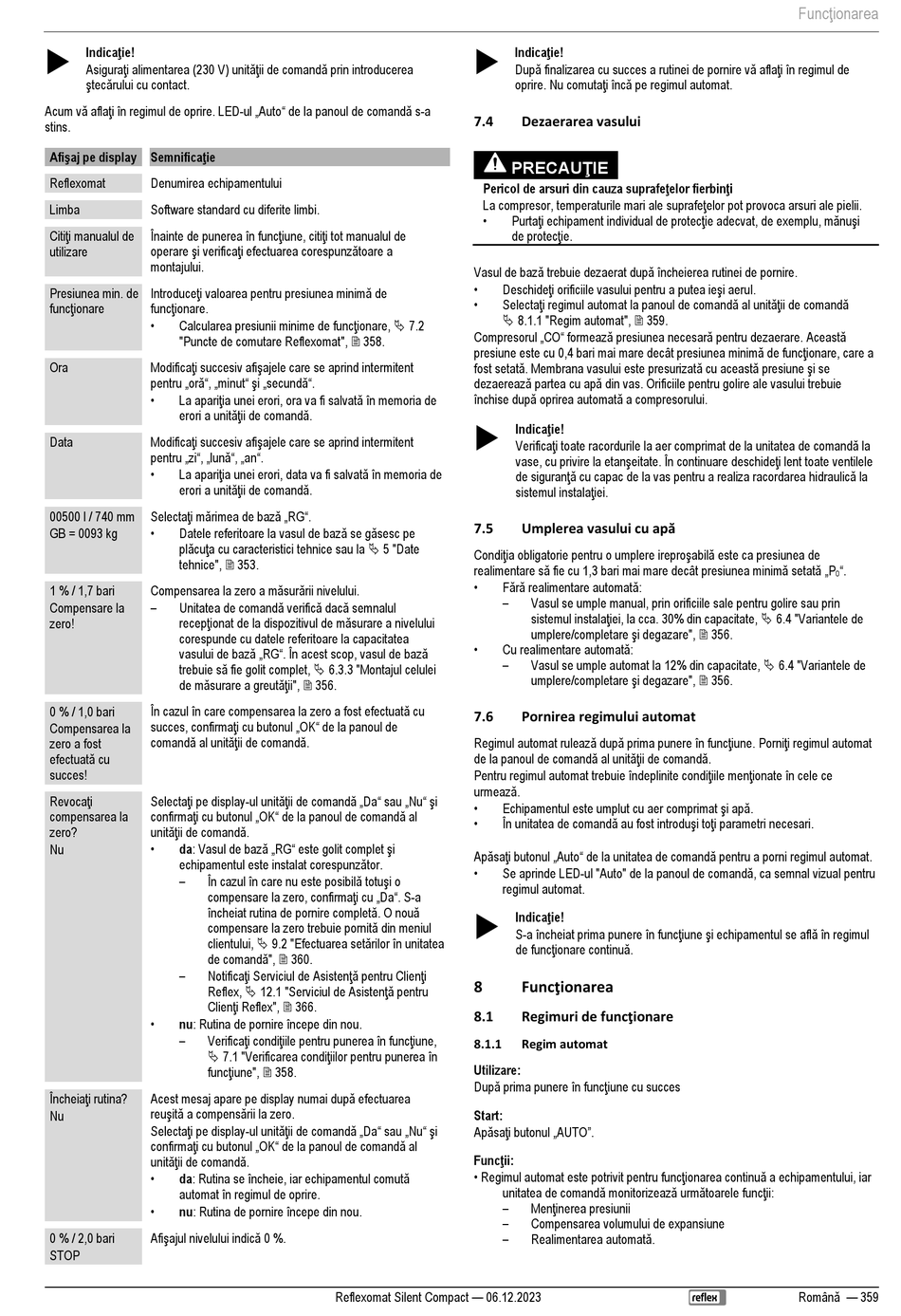

Indicaţie!
Asiguraţi alimentarea (230 V) unităţii de comandă prin introducerea
ştecărului cu contact.
Acum vă aflaţi în regimul de oprire. LED-ul „Auto" de la panoul de comandă s-a
stins.
Afişaj pe display Semnificaţie
Reflexomat
Denumirea echipamentului
Limba
Software standard cu diferite limbi.
Citiţi manualul de
Înainte de punerea în funcţiune, citiţi tot manualul de
operare şi verificaţi efectuarea corespunzătoare a
utilizare
montajului.
Introduceţi valoarea pentru presiunea minimă de
Presiunea min. de
funcţionare
funcţionare.
•
Calcularea presiunii minime de funcţionare, 7.2
"Puncte de comutare Reflexomat", 358.
Modificaţi succesiv afişajele care se aprind intermitent
Ora
pentru „oră", „minut" şi „secundă".
•
La apariţia unei erori, ora va fi salvată în memoria de
erori a unităţii de comandă.
Modificaţi succesiv afişajele care se aprind intermitent
Data
pentru „zi", „lună", „an".
•
La apariţia unei erori, data va fi salvată în memoria de
erori a unităţii de comandă.
Selectaţi mărimea de bază „RG".
00500 l / 740 mm
•
Datele referitoare la vasul de bază se găsesc pe
GB = 0093 kg
plăcuţa cu caracteristici tehnice sau la 5 "Date
tehnice", 353.
Compensarea la zero a măsurării nivelului.
1 % / 1,7 bari
–
Unitatea de comandă verifică dacă semnalul
Compensare la
recepţionat de la dispozitivul de măsurare a nivelului
zero!
corespunde cu datele referitoare la capacitatea
vasului de bază „RG". În acest scop, vasul de bază
trebuie să fie golit complet, 6.3.3 "Montajul celulei
de măsurare a greutăţii", 356.
În cazul în care compensarea la zero a fost efectuată cu
0 % / 1,0 bari
succes, confirmaţi cu butonul „OK" de la panoul de
Compensarea la
comandă al unităţii de comandă.
zero a fost
efectuată cu
succes!
Revocaţi
Selectaţi pe display-ul unităţii de comandă „Da" sau „Nu" şi
confirmaţi cu butonul „OK" de la panoul de comandă al
compensarea la
unităţii de comandă.
zero?
•
da: Vasul de bază „RG" este golit complet şi
Nu
echipamentul este instalat corespunzător.
–
În cazul în care nu este posibilă totuşi o
compensare la zero, confirmaţi cu „Da". S-a
încheiat rutina de pornire completă. O nouă
compensare la zero trebuie pornită din meniul
clientului, 9.2 "Efectuarea setărilor în unitatea
de comandă", 360.
–
Notificaţi Serviciul de Asistenţă pentru Clienţi
Reflex, 12.1 "Serviciul de Asistenţă pentru
Clienţi Reflex", 366.
•
nu: Rutina de pornire începe din nou.
–
Verificaţi condiţiile pentru punerea în funcţiune,
7.1 "Verificarea condiţiilor pentru punerea în
funcţiune", 358.
Încheiaţi rutina?
Acest mesaj apare pe display numai după efectuarea
reuşită a compensării la zero.
Nu
Selectaţi pe display-ul unităţii de comandă „Da" sau „Nu" şi
confirmaţi cu butonul „OK" de la panoul de comandă al
unităţii de comandă.
•
da: Rutina se încheie, iar echipamentul comută
automat în regimul de oprire.
•
nu: Rutina de pornire începe din nou.
Afişajul nivelului indică 0 %.
0 % / 2,0 bari
STOP
7.4
Pericol de arsuri din cauza suprafeţelor fierbinţi
La compresor, temperaturile mari ale suprafeţelor pot provoca arsuri ale pielii.
•
Vasul de bază trebuie dezaerat după încheierea rutinei de pornire.
•
Deschideţi orificiile vasului pentru a putea ieşi aerul.
•
Selectaţi regimul automat la panoul de comandă al unităţii de comandă
8.1.1 "Regim automat", 359.
Compresorul „CO" formează presiunea necesară pentru dezaerare. Această
presiune este cu 0,4 bari mai mare decât presiunea minimă de funcţionare, care a
fost setată. Membrana vasului este presurizată cu această presiune şi se
dezaerează partea cu apă din vas. Orificiile pentru golire ale vasului trebuie
închise după oprirea automată a compresorului.
7.5
Condiţia obligatorie pentru o umplere ireproşabilă este ca presiunea de
realimentare să fie cu 1,3 bari mai mare decât presiunea minimă setată „P
•
Fără realimentare automată:
–
•
Cu realimentare automată:
–
7.6
Regimul automat rulează după prima punere în funcţiune. Porniţi regimul automat
de la panoul de comandă al unităţii de comandă.
Pentru regimul automat trebuie îndeplinite condiţiile menţionate în cele ce
urmează.
•
Echipamentul este umplut cu aer comprimat şi apă.
•
În unitatea de comandă au fost introduşi toţi parametri necesari.
Apăsaţi butonul „Auto" de la unitatea de comandă pentru a porni regimul automat.
•
Se aprinde LED-ul "Auto" de la panoul de comandă, ca semnal vizual pentru
regimul automat.
8
8.1
8.1.1
Utilizare:
După prima punere în funcţiune cu succes
Start:
Apăsaţi butonul „AUTO".
Funcţii:
• Regimul automat este potrivit pentru funcţionarea continuă a echipamentului, iar
unitatea de comandă monitorizează următoarele funcţii:
–
–
–
Reflexomat Silent Compact — 06.12.2023
Indicaţie!
După finalizarea cu succes a rutinei de pornire vă aflaţi în regimul de
oprire. Nu comutaţi încă pe regimul automat.
Dezaerarea vasului
PRECAUŢIE
Purtaţi echipament individual de protecţie adecvat, de exemplu, mănuşi
de protecţie.
Indicaţie!
Verificaţi toate racordurile la aer comprimat de la unitatea de comandă la
vase, cu privire la etanşeitate. În continuare deschideţi lent toate ventilele
de siguranţă cu capac de la vas pentru a realiza racordarea hidraulică la
sistemul instalaţiei.
Umplerea vasului cu apă
Vasul se umple manual, prin orificiile sale pentru golire sau prin
sistemul instalaţiei, la cca. 30% din capacitate, 6.4 "Variantele de
umplere/completare şi degazare", 356.
Vasul se umple automat la 12% din capacitate, 6.4 "Variantele de
umplere/completare şi degazare", 356.
Pornirea regimului automat
Indicaţie!
S-a încheiat prima punere în funcţiune şi echipamentul se află în regimul
de funcţionare continuă.
Funcţionarea
Regimuri de funcţionare
Regim automat
Menţinerea presiunii
Compensarea volumului de expansiune
Realimentarea automată.
Funcţionarea
".
0
Română — 359
