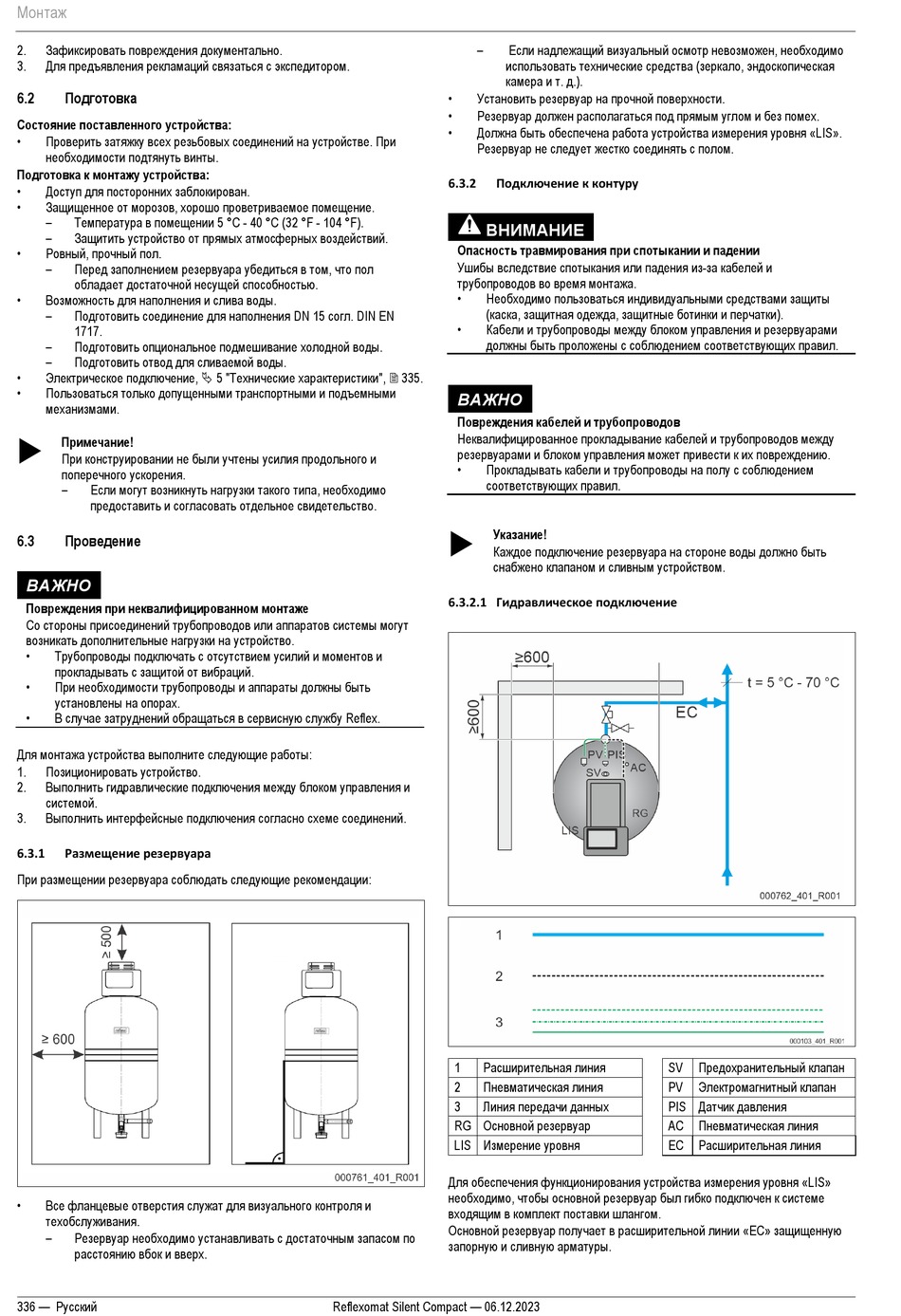

Монтаж
Зафиксировать повреждения документально.
2.
Для предъявления рекламаций связаться с экспедитором.
3.
Подготовка
6.2
Состояние поставленного устройства:
•
Проверить затяжку всех резьбовых соединений на устройстве. При
необходимости подтянуть винты.
Подготовка к монтажу устройства:
•
Доступ для посторонних заблокирован.
•
Защищенное от морозов, хорошо проветриваемое помещение.
–
Температура в помещении 5 °C - 40 °C (32 °F - 104 °F).
–
Защитить устройство от прямых атмосферных воздействий.
•
Ровный, прочный пол.
–
Перед заполнением резервуара убедиться в том, что пол
обладает достаточной несущей способностью.
•
Возможность для наполнения и слива воды.
–
Подготовить соединение для наполнения DN 15 согл. DIN EN
1717.
–
Подготовить опциональное подмешивание холодной воды.
–
Подготовить отвод для сливаемой воды.
•
Электрическое подключение, 5 "Технические характеристики", 335.
•
Пользоваться только допущенными транспортными и подъемными
механизмами.
Примечание!
При конструировании не были учтены усилия продольного и
поперечного ускорения.
–
Если могут возникнуть нагрузки такого типа, необходимо
предоставить и согласовать отдельное свидетельство.
Проведение
6.3
ВАЖНО
Повреждения при неквалифицированном монтаже
Со стороны присоединений трубопроводов или аппаратов системы могут
возникать дополнительные нагрузки на устройство.
•
Трубопроводы подключать с отсутствием усилий и моментов и
прокладывать с защитой от вибраций.
•
При необходимости трубопроводы и аппараты должны быть
установлены на опорах.
•
В случае затруднений обращаться в сервисную службу Reflex.
Для монтажа устройства выполните следующие работы:
Позиционировать устройство.
1.
Выполнить гидравлические подключения между блоком управления и
2.
системой.
Выполнить интерфейсные подключения согласно схеме соединений.
3.
Размещение резервуара
6.3.1
При размещении резервуара соблюдать следующие рекомендации:
•
Все фланцевые отверстия служат для визуального контроля и
техобслуживания.
–
Резервуар необходимо устанавливать с достаточным запасом по
расстоянию вбок и вверх.
336 — Русский
–
•
Установить резервуар на прочной поверхности.
•
Резервуар должен располагаться под прямым углом и без помех.
•
Должна быть обеспечена работа устройства измерения уровня «LIS».
Резервуар не следует жестко соединять с полом.
Подключение к контуру
6.3.2
ВНИМАНИЕ
Опасность травмирования при спотыкании и падении
Ушибы вследствие спотыкания или падения из-за кабелей и
трубопроводов во время монтажа.
•
Необходимо пользоваться индивидуальными средствами защиты
(каска, защитная одежда, защитные ботинки и перчатки).
•
Кабели и трубопроводы между блоком управления и резервуарами
должны быть проложены с соблюдением соответствующих правил.
ВАЖНО
Повреждения кабелей и трубопроводов
Неквалифицированное прокладывание кабелей и трубопроводов между
резервуарами и блоком управления может привести к их повреждению.
•
Прокладывать кабели и трубопроводы на полу с соблюдением
соответствующих правил.
Указание!
Каждое подключение резервуара на стороне воды должно быть
снабжено клапаном и сливным устройством.
6.3.2.1 Гидравлическое подключение
Расширительная линия
1
Пневматическая линия
2
Линия передачи данных
3
RG Основной резервуар
LIS Измерение уровня
Для обеспечения функционирования устройства измерения уровня «LIS»
необходимо, чтобы основной резервуар был гибко подключен к системе
входящим в комплект поставки шлангом.
Основной резервуар получает в расширительной линии «EC» защищенную
запорную и сливную арматуры.
Reflexomat Silent Compact — 06.12.2023
Если надлежащий визуальный осмотр невозможен, необходимо
использовать технические средства (зеркало, эндоскопическая
камера и т. д.).
SV
PV
PIS Датчик давления
AC
EC
Предохранительный клапан
Электромагнитный клапан
Пневматическая линия
Расширительная линия
