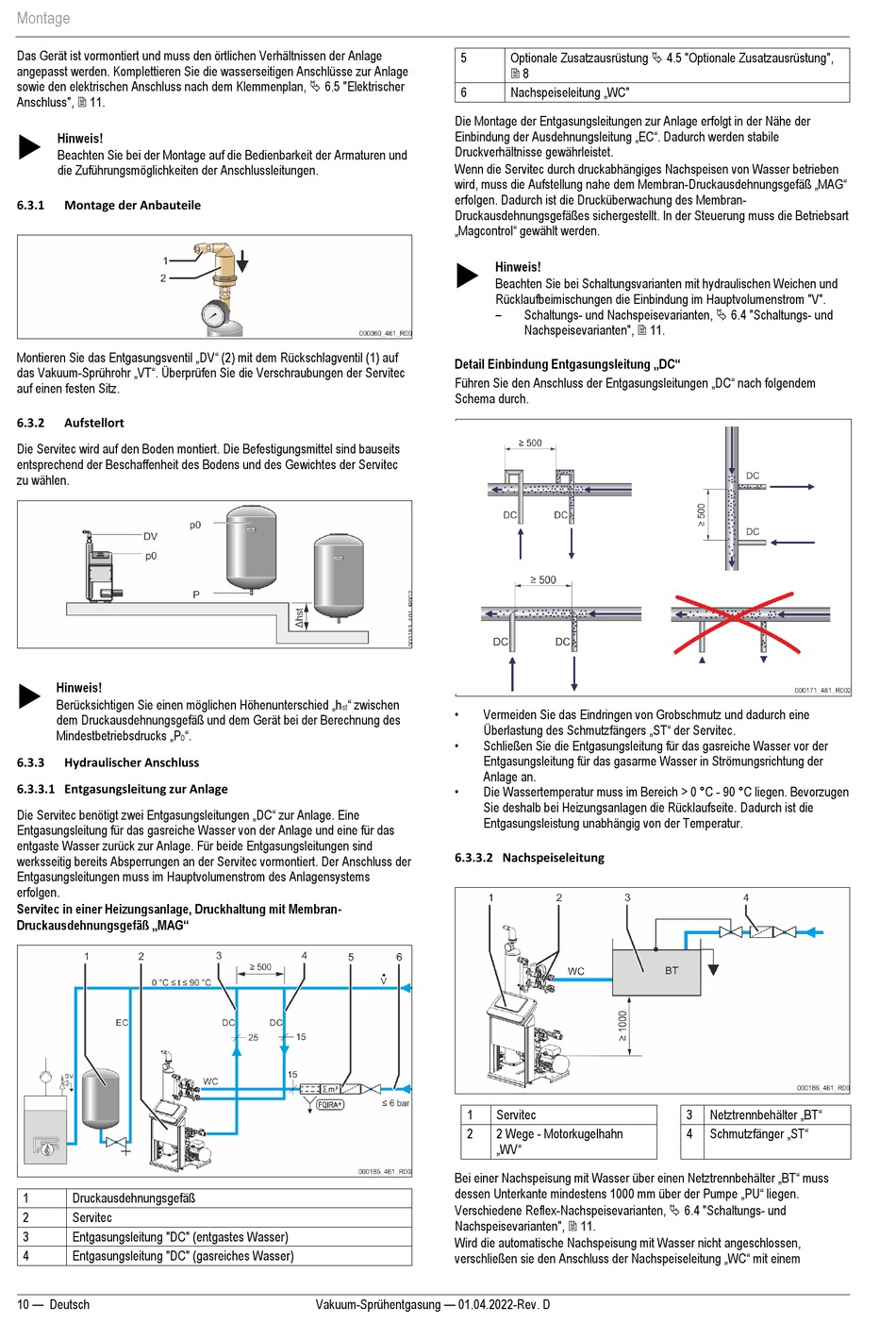

Reflex Servitec 35 Originalbetriebsanleitung Seite 10

Montage
Das Gerät ist vormontiert und muss den örtlichen Verhältnissen der Anlage
angepasst werden. Komplettieren Sie die wasserseitigen Anschlüsse zur Anlage
sowie den elektrischen Anschluss nach dem Klemmenplan,  6.5 "Elektrischer
Anschluss",  11.

Hinweis!
Beachten Sie bei der Montage auf die Bedienbarkeit der Armaturen und
die Zuführungsmöglichkeiten der Anschlussleitungen.
6.3.1 Montage der Anbauteile
Montieren Sie das Entgasungsventil „DV" (2) mit dem Rückschlagventil (1) auf
das Vakuum-Sprührohr „VT". Überprüfen Sie die Verschraubungen der Servitec
auf einen festen Sitz.
6.3.2 Aufstellort
Die Servitec wird auf den Boden montiert. Die Befestigungsmittel sind bauseits
entsprechend der Beschaffenheit des Bodens und des Gewichtes der Servitec
zu wählen.

Hinweis!
Berücksichtigen Sie einen möglichen Höhenunterschied „h
dem Druckausdehnungsgefäß und dem Gerät bei der Berechnung des
Mindestbetriebsdrucks „P ".
0
6.3.3 Hydraulischer Anschluss
6.3.3.1 Entgasungsleitung zur Anlage
Die Servitec benötigt zwei Entgasungsleitungen „DC" zur Anlage. Eine
Entgasungsleitung für das gasreiche Wasser von der Anlage und eine für das
entgaste Wasser zurück zur Anlage. Für beide Entgasungsleitungen sind
werksseitig bereits Absperrungen an der Servitec vormontiert. Der Anschluss der
Entgasungsleitungen muss im Hauptvolumenstrom des Anlagensystems
erfolgen.
Servitec in einer Heizungsanlage, Druckhaltung mit Membran-
Druckausdehnungsgefäß „MAG"
1 Druckausdehnungsgefäß
2 Servitec
3 Entgasungsleitung "DC" (entgastes Wasser)
4 Entgasungsleitung "DC" (gasreiches Wasser)
10 — Deutsch
5
6
Die Montage der Entgasungsleitungen zur Anlage erfolgt in der Nähe der
Einbindung der Ausdehnungsleitung „EC". Dadurch werden stabile
Druckverhältnisse gewährleistet.
Wenn die Servitec durch druckabhängiges Nachspeisen von Wasser betrieben
wird, muss die Aufstellung nahe dem Membran-Druckausdehnungsgefäß „MAG"
erfolgen. Dadurch ist die Drucküberwachung des Membran-
Druckausdehnungsgefäßes sichergestellt. In der Steuerung muss die Betriebsart
„Magcontrol" gewählt werden.

Detail Einbindung Entgasungsleitung „DC"
Führen Sie den Anschluss der Entgasungsleitungen „DC" nach folgendem
Schema durch.
" zwischen
st
•
Vermeiden Sie das Eindringen von Grobschmutz und dadurch eine
Überlastung des Schmutzfängers „ST" der Servitec.
•
Schließen Sie die Entgasungsleitung für das gasreiche Wasser vor der
Entgasungsleitung für das gasarme Wasser in Strömungsrichtung der
Anlage an.
•
Die Wassertemperatur muss im Bereich > 0 °C - 90 °C liegen. Bevorzugen
Sie deshalb bei Heizungsanlagen die Rücklaufseite. Dadurch ist die
Entgasungsleistung unabhängig von der Temperatur.
6.3.3.2 Nachspeiseleitung
1
2
Bei einer Nachspeisung mit Wasser über einen Netztrennbehälter „BT" muss
dessen Unterkante mindestens 1000 mm über der Pumpe „PU" liegen.
Verschiedene Reflex-Nachspeisevarianten,  6.4 "Schaltungs- und
Nachspeisevarianten",  11.
Wird die automatische Nachspeisung mit Wasser nicht angeschlossen,
verschließen sie den Anschluss der Nachspeiseleitung „WC" mit einem
Vakuum-Sprühentgasung — 01.04.2022-Rev. D
Optionale Zusatzausrüstung  4.5 "Optionale Zusatzausrüstung",
 8
Nachspeiseleitung „WC"
Hinweis!
Beachten Sie bei Schaltungsvarianten mit hydraulischen Weichen und
Rücklaufbeimischungen die Einbindung im Hauptvolumenstrom "V".
–
Schaltungs- und Nachspeisevarianten,  6.4 "Schaltungs- und
Nachspeisevarianten",  11.
Servitec
2 Wege - Motorkugelhahn
„WV"
Netztrennbehälter „BT"
3
Schmutzfänger „ST"
4
