6.3
Durchführung
ACHTUNG
Schäden durch unsachgemäße Montage
durch Anschlüsse von Rohrleitungen oder durch Apparate der Anlage können zusätzliche Belastungen des Gerätes entstehen.
•
Stellen Sie eine spannungsfreie Montage der Rohranschlüsse des Gerätes zur Anlage sicher.
•
Sorgen Sie bei Bedarf für eine Abstützung der Rohrleitungen oder Apparate.
Installieren Sie das Gerät vorzugsweise auf der Rücklaufseite von Heizungsanlagen.
–
Damit wird gewährleistet, dass es im zulässigen Druck- und Temperaturbereich betrieben wird.
–
Bei Anlagen mit Rücklaufbeimischungen oder hydraulischen Weichen erfolgt der Einbau vor dem Mischpunkt, damit die Entgasung
im Hauptvolumenstrom „V" bei Temperaturen ≤ 70 °C (Sonderausführung bis ≤ 90 °C) gewährleistet wird.
ACHTUNG – Schaden durch unsachgemäßen Anschluss! Achten Sie auf zusätzliche Belastungen des Gerätes durch Anschlüsse von
Rohrleitungen oder Schlauchverbindungen zum Anlagensystem. Stellen Sie eine spannungsfreie Montage der Anschlüsse zum
Anlagensystem sicher. Sorgen Sie bei Bedarf für eine Abstützung der Rohrleitungen.
ACHTUNG – Sachschaden durch Undichtigkeiten! Sachschaden am Anlagensystem durch Undichtigkeiten an den Anschlussleitungen
zum Gerät. Verwenden Sie Anschlussleitungen mit einer entsprechenden Beständigkeit gegen die Systemtemperatur vom
Anlagensystem.
Das Gerät ist vormontiert und muss den örtlichen Verhältnissen der Anlage angepasst werden. Komplettieren Sie die wasserseitigen
Anschlüsse zur Anlage sowie den elektrischen Anschluss nach dem Klemmenplan, siehe Kapitel 6.5 "Elektrischer Anschluss" auf Seite 26.
ACHTUNG – Schäden durch unsachgemäße Montage. Achten Sie auf zusätzliche Belastungen des Gerätes durch Anschlüsse von
Rohrleitungen oder durch Apparate der Anlage. Stellen Sie eine spannungsfreie Montage der Rohranschlüsse des Gerätes zur Anlage
sicher. Sorgen Sie bei Bedarf für eine Abstützung der Rohrleitungen oder Apparate.
Hinweis!
Beachten Sie bei der Montage auf die Bedienbarkeit der Armaturen und die Zuführungsmöglichkeiten der
Anschlussleitungen.
6.3.1
Montage der Anbauteile

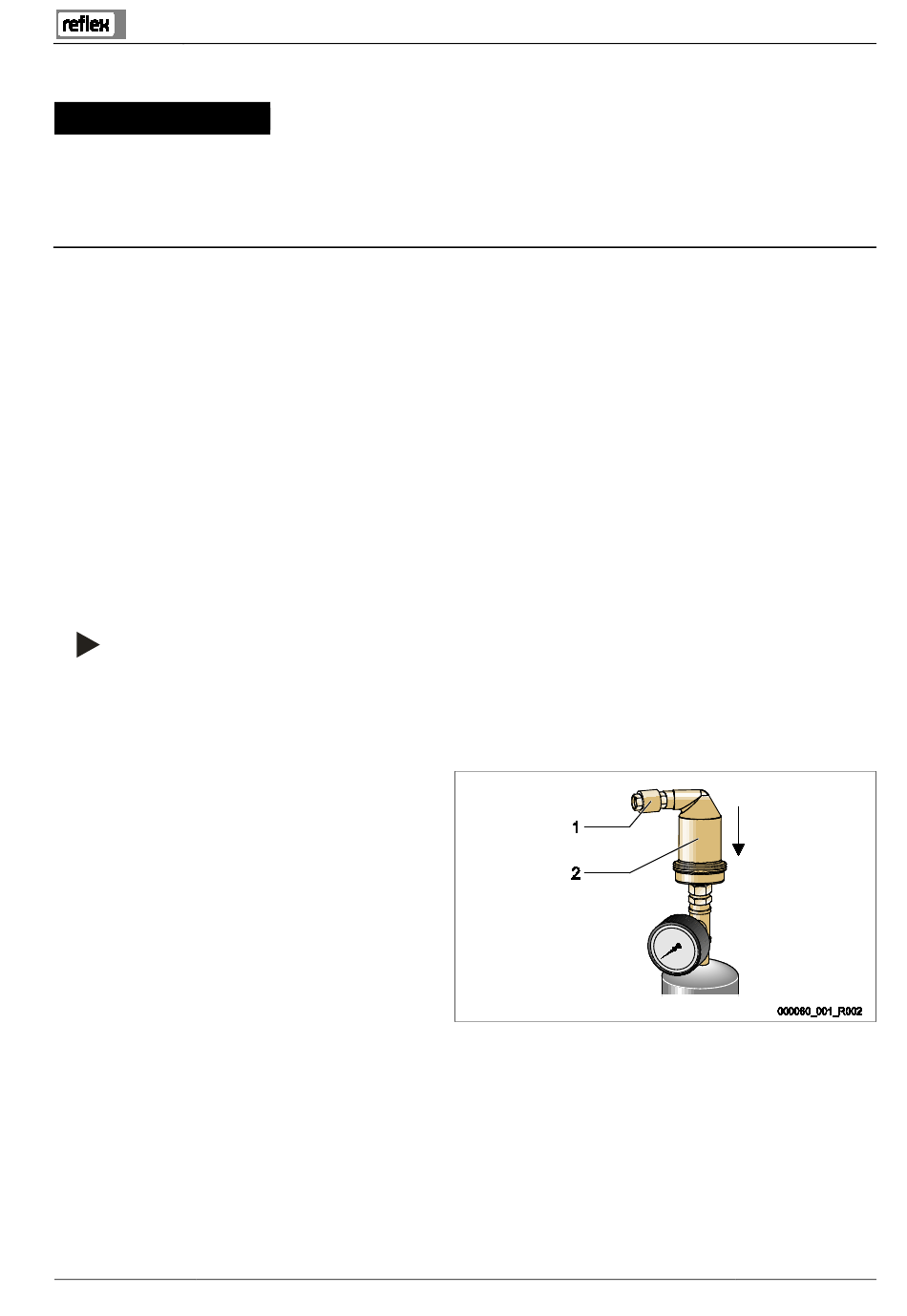

Montieren Sie das Entgasungsventil „DV" (2) mit dem
Rückschlagventil (1) auf das Vakuum-Sprührohr „VT".
Überprüfen Sie die Verschraubungen des Gerätes auf einen
festen Sitz.
Vakuum-Sprühentgasung — 06.07.2016 - Rev. B
Montage
Deutsch — 19
