R&S
UPV
8.4.3.1

Eigenschaften der Schnittstelle

serielle Datenübertragung im Asynchron-Mode
bidirektionale Datenübertragung über zwei separate Leitungen
wählbare Übertragungsgeschwindigkeit von 110...19200 Baud
Signalpegel logisch '0' von +3 V bis +15 V
Signalpegel logisch '1' von -15 V bis -3 V
ein externes Gerät (Controller) anschließbar

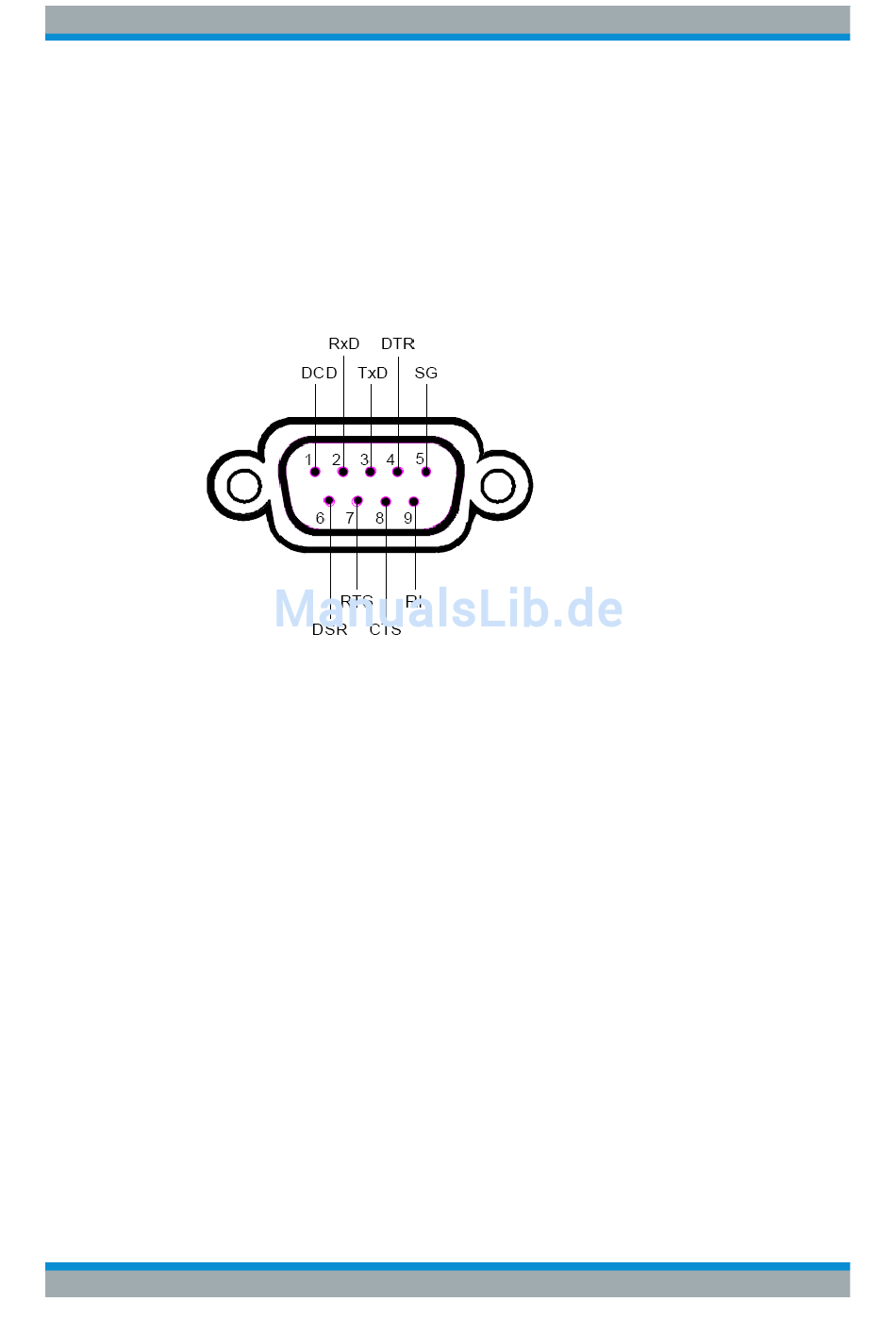

Bild 8-5: Pinbelegung der RS-232-Schnittstelle
8.4.3.2
Signalleitungen
DCD (Data Carrier Detector),
Wird im Gerät nicht genutzt.
Eingang (log. '0' = aktiv); An diesem Signal erkennt ein Datenendgerät, dass das
Modem von der Gegenstation gültige Signale mit ausreichendem Pegel empfängt.
DCD wird benutzt, um den Empfänger im Datenendgerät zu sperren und damit das
Einlesen falscher Daten zu unterbinden, wenn das Modem die Signale der Gegen-
station nicht deuten kann.
RxD (Receive Data),
Datenleitung; Übertragungsrichtung von der Gegenstation zum Gerät.
TxD (Transmit Data),
Datenleitung; Übertragungsrichtung vom Gerät zur Gegenstation.
DTR (Data terminal ready),
Ausgang (log. '0' = aktiv); mit DTR teilt das Gerät mit, dass es bereit ist, Daten zu
empfangen.
GND
Schnittstellenmasse, mit der Gerätemasse verbunden.
DSR (Data set ready),
Bedienhandbuch 1146.2084.31 ─ 13
Wartung und Geräteschnittstellen
Geräteschnittstellen
1075
