R&S FS-K83

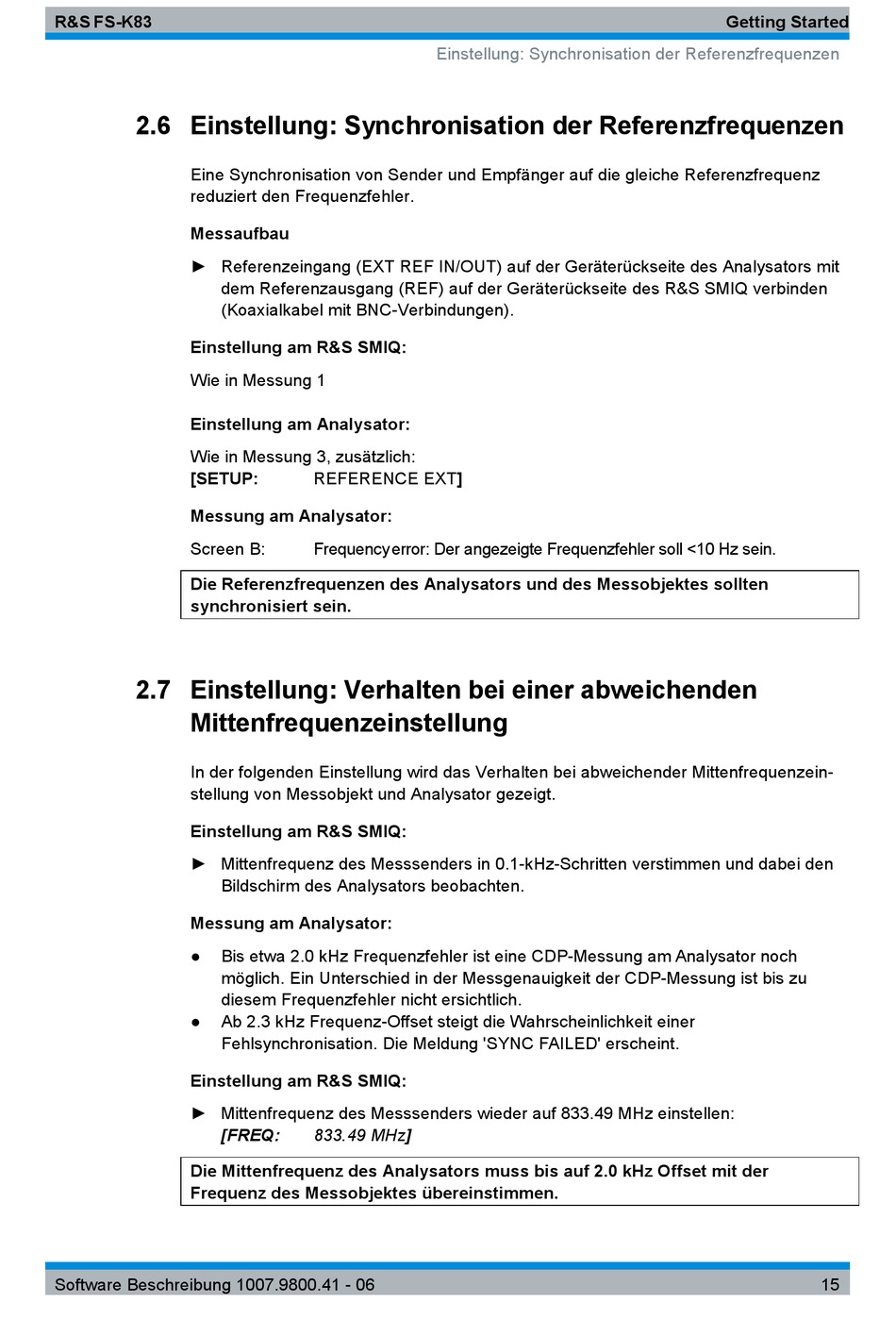

2.6 Einstellung: Synchronisation der Referenzfrequenzen
Eine Synchronisation von Sender und Empfänger auf die gleiche Referenzfrequenz
reduziert den Frequenzfehler.
Messaufbau
U Referenzeingang (EXT REF IN/OUT) auf der Geräterückseite des Analysators mit
dem Referenzausgang (REF) auf der Geräterückseite des R&S SMIQ verbinden
(Koaxialkabel mit BNC-Verbindungen).
Einstellung am R&S SMIQ:
Wie in Messung 1
Einstellung am Analysator:
Wie in Messung 3, zusätzlich:
[SETUP:
Messung am Analysator:
Screen B:
Die Referenzfrequenzen des Analysators und des Messobjektes sollten
synchronisiert sein.
2.7 Einstellung: Verhalten bei einer abweichenden
Mittenfrequenzeinstellung
In der folgenden Einstellung wird das Verhalten bei abweichender Mittenfrequenzein-
stellung von Messobjekt und Analysator gezeigt.
Einstellung am R&S SMIQ:
U Mittenfrequenz des Messsenders in 0.1-kHz-Schritten verstimmen und dabei den
Bildschirm des Analysators beobachten.
Messung am Analysator:
@
Bis etwa 2.0 kHz Frequenzfehler ist eine CDP-Messung am Analysator noch
möglich. Ein Unterschied in der Messgenauigkeit der CDP-Messung ist bis zu
diesem Frequenzfehler nicht ersichtlich.
@
Ab 2.3 kHz Frequenz-Offset steigt die Wahrscheinlichkeit einer
Fehlsynchronisation. Die Meldung 'SYNC FAILED' erscheint.
Einstellung am R&S SMIQ:
U Mittenfrequenz des Messsenders wieder auf 833.49 MHz einstellen:
[FREQ:
Die Mittenfrequenz des Analysators muss bis auf 2.0 kHz Offset mit der
Frequenz des Messobjektes übereinstimmen.
Software Beschreibung 1007.9800.41 - 06
Einstellung: Synchronisation der Referenzfrequenzen
REFERENCE EXT]
Frequency error: Der angezeigte Frequenzfehler soll <10 Hz sein.
833.49 MHz]
Getting Started
15
