Gerätebeschreibung
4.4

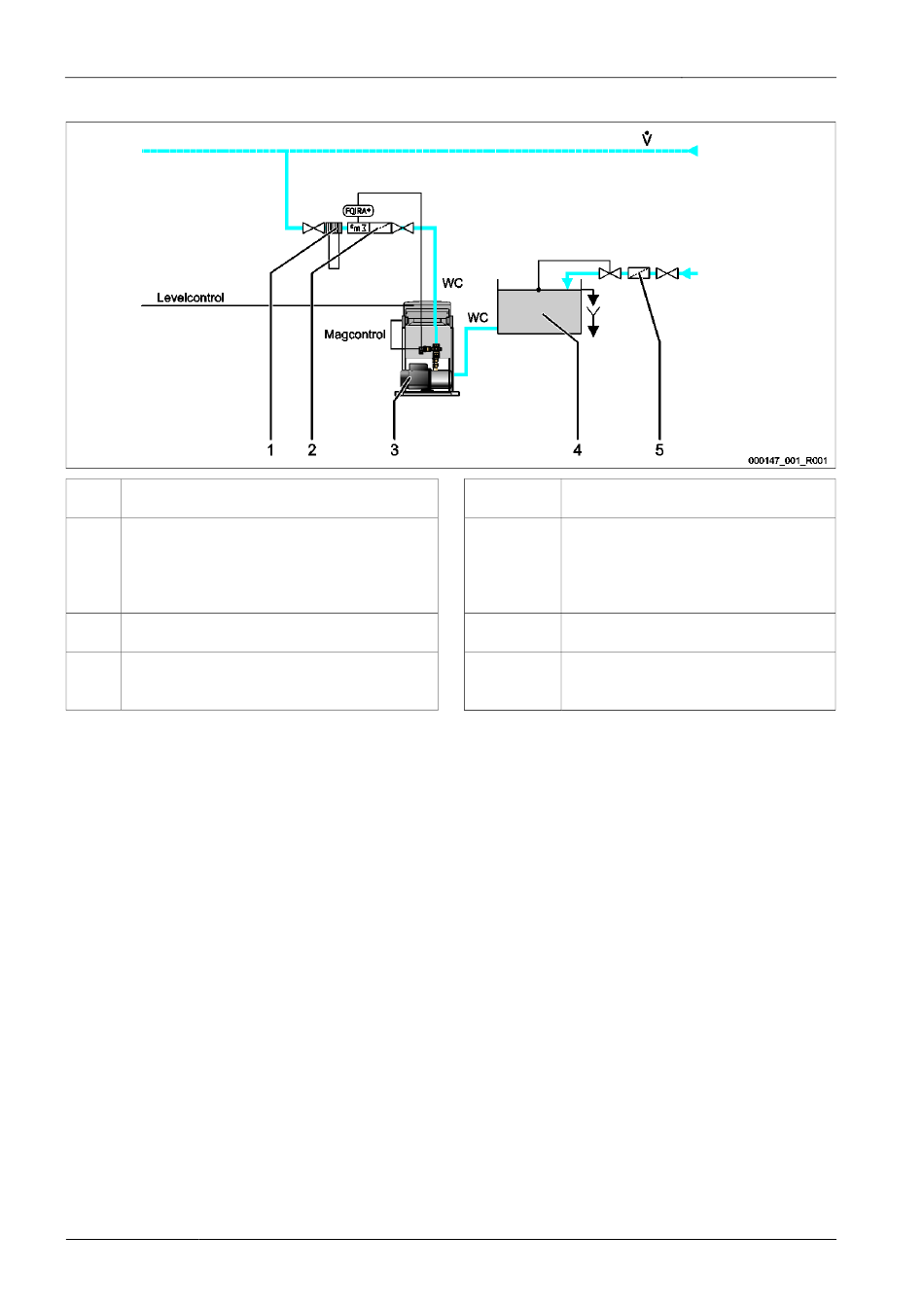

Funktion
1
Enthärtungsanlage „Fillsoft",
optionale Zusatzausrüstung
2
Kontaktwasserzähler „FQIRA+",
optionale Zusatzausrüstung
3
Pumpe „PU"
4
Netztrennbehälter „BT"
Die Steuerung vom Gerät regelt über die Pumpe die Nachspeisung von Frischwasser für das Anlagensystem.
Dabei werden folgende Funktionen von der Steuerung überwacht:
•
Die Nachspeisezeit.
•
Die Nachspeisezyklen.
•
Die Nachspeisemenge mit der optionalen Installation eines Kontaktwasserzählers.
Durch die Überwachung werden kleine Leckagen im Anlagennetz erkannt. Bei einer Leckage wird die Nachspeisung von Wasser durch
die Steuerung unterbrochen, wenn die Nachspeisezeit oder die Nachspeisezyklen überschritten werden. Ein integrierter
Wassermangelschutz schaltet die Pumpe ab, um einen Trockenlauf zu vermeiden.
Mit dem Gerät sind die zwei Nachspeisevarianten „Magcontrol" oder „Levelcontrol" einstellbar. Die Nachspeisevarianten sind abhängig
vom Anlagensystem.
•
Nachspeisen von Wasser im Anlagensystem mit einem Membran-Druckausdehnungsgefäß (Magcontrol).
–
Wird der Mindestbetriebsdruck vom Anlagensystem unterschritten, gibt der Drucksensor ein Signal an die Steuerung. Die
Steuerung schaltet die Pumpe ein. Frischwasser wird aus dem Netztrennbehälter in das Anlagensystem nachgespeist. Für die
Berechnung des Fülldruckes in das Anlagensystem, siehe Kapitel 7.2 "Mindestbetriebsdruck P
Seite 26.
•
Nachspeisen von Wasser im Anlagensystem mit einer Druckhaltestation
–
Eine Druckhaltestation besitzt eine Überwachung des Füllstandes im Ausdehnungsgefäß. Wird der Mindestfüllstand
unterschritten, wird ein Signal von der Druckhaltestation an die Steuerung des Gerätes ausgelöst. Die Steuerung schaltet die
Pumpe ein. Frischwasser wird aus dem Netztrennbehälter in das Anlagensystem nachgespeist.
Die Einstellung der Nachspeisevariante erfolgt im Kundenmenü, siehe Kapitel 9.2.1 "Kundenmenü" auf Seite 38.
12 — Deutsch
Cooke Industries - Phone: +64 9 579 2185
5
WC
Levelcontrol
Magcontrol
Levelcontrol).
(
Fillcontrol Auto — 06.07.2016 - Rev. B
Email: sales@cookeindustries.co.nz
Schmutzfänger „ST"
Nachspeiseleitungen
•
Vom Netztrennbehälter zur Pumpe
(Saugleitung)
•
Von der Pumpe zum Anlagensystem
(Druckleitung)
Externe Signalleitung für Nachspeisevariante
Levelcontrol
Interne Signalleitung für die
Nachspeisevariante Magcontrol
•
Vom Drucksensor „PIS" zur Steuerung
für Steuerung ermitteln" auf
0
