Der Diagrammbereich - Rohde & Schwarz ZVR Betriebshandbuch

ZVx
Die Bildschirmfläche gliedert sich in zwei Bereiche:
Diagrammbereich
Softkey-Bereich

2.3.1.1 Der Diagrammbereich

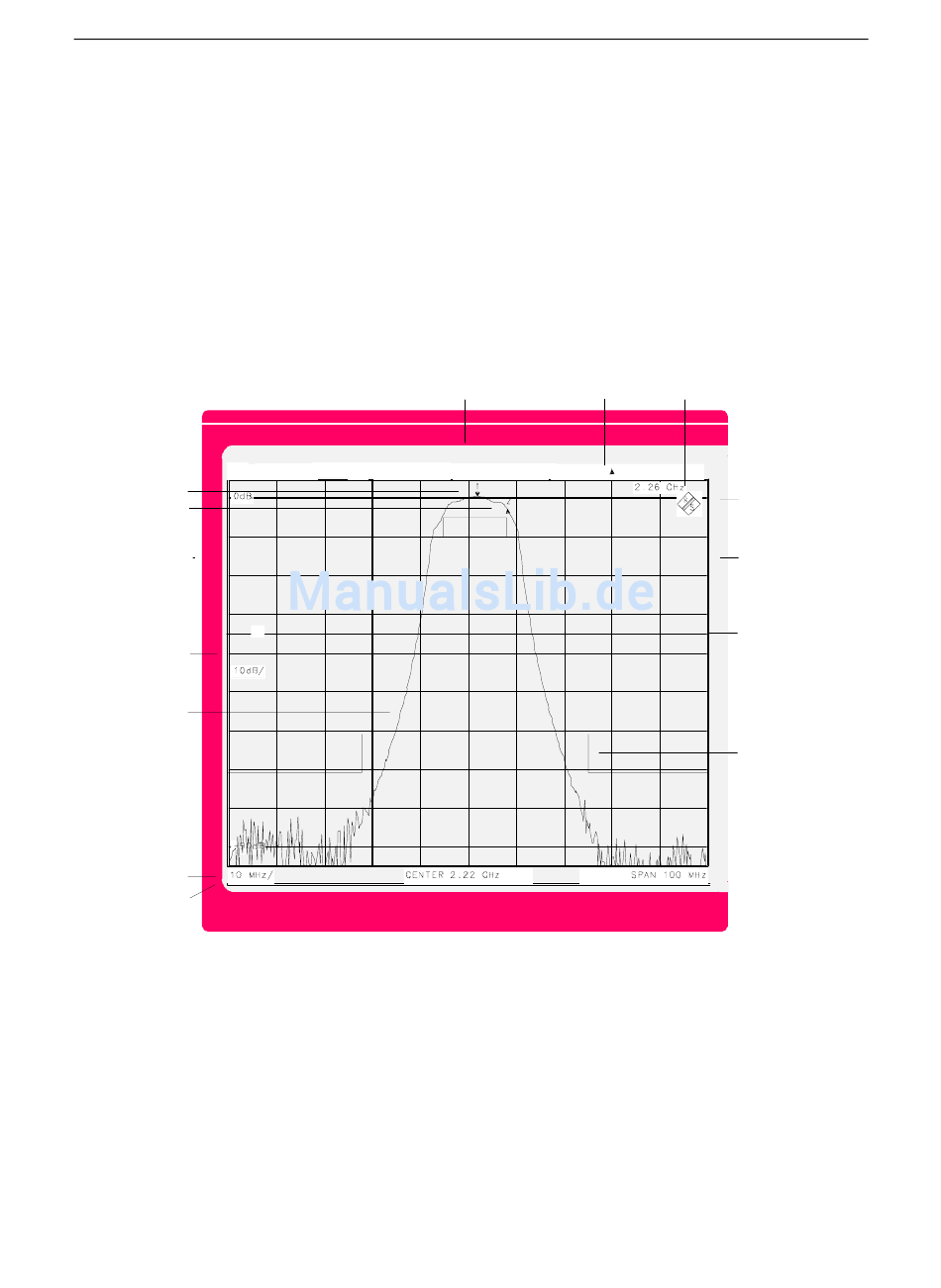

Der allgemeine Aufbau des Diagrammbereichs wird am Beispiel von Bild 2-13 erläutert.
CH1 S2 1+M
Marker
Delta-
marker
D1
Meßdiagramm
Meßkurve
Wobbelzeile
Sweep-Indikator
Bild 2-13
Titelzeile
Bandpass
1043.0009.50
Dieser Bereich enthält die Meßdiagramme und sonstigen Meßwertanzeigen
sowie die für die Beurteilung der Meßergebnisse wichtigen Parameter und
Statusanzeigen. Zusätzlich werden in diesem Bereich Anzeige- und
Eingabefelder sowie Tabellen dargestellt.
Hier werden die über Softkey erreichbaren Gerätefunktionen angezeigt.
Titelzeile
BANDPASS
DB MAG 10 dB/ REF 0 dB
Diagrammbereich
Die Titelzeiledient der benutzerdefinierten Beschriftung einer Messung.
Der Titel kann im Menü RESPONSE DISPLAY - CONFIG DISPLAY
eingegeben und ein- bzw. ausgeblendet werden. Ist der Titel
ausgeblendet, dann wird dieser Bereich des Bildschirms für die
Meßdiagramme genutzt.
Informationszeile
2: -4.023 dB
2.49
Meßbildschirm
Logo
Referenz-
linie
*
CAL
Zustandsanzeigen
(Enhancement-
FI L
Labels)
AVG
Auswerte-
linie
SMO
50%
OFS
MAT
Grenzwert-
linien
HLD
EXT
D-13
