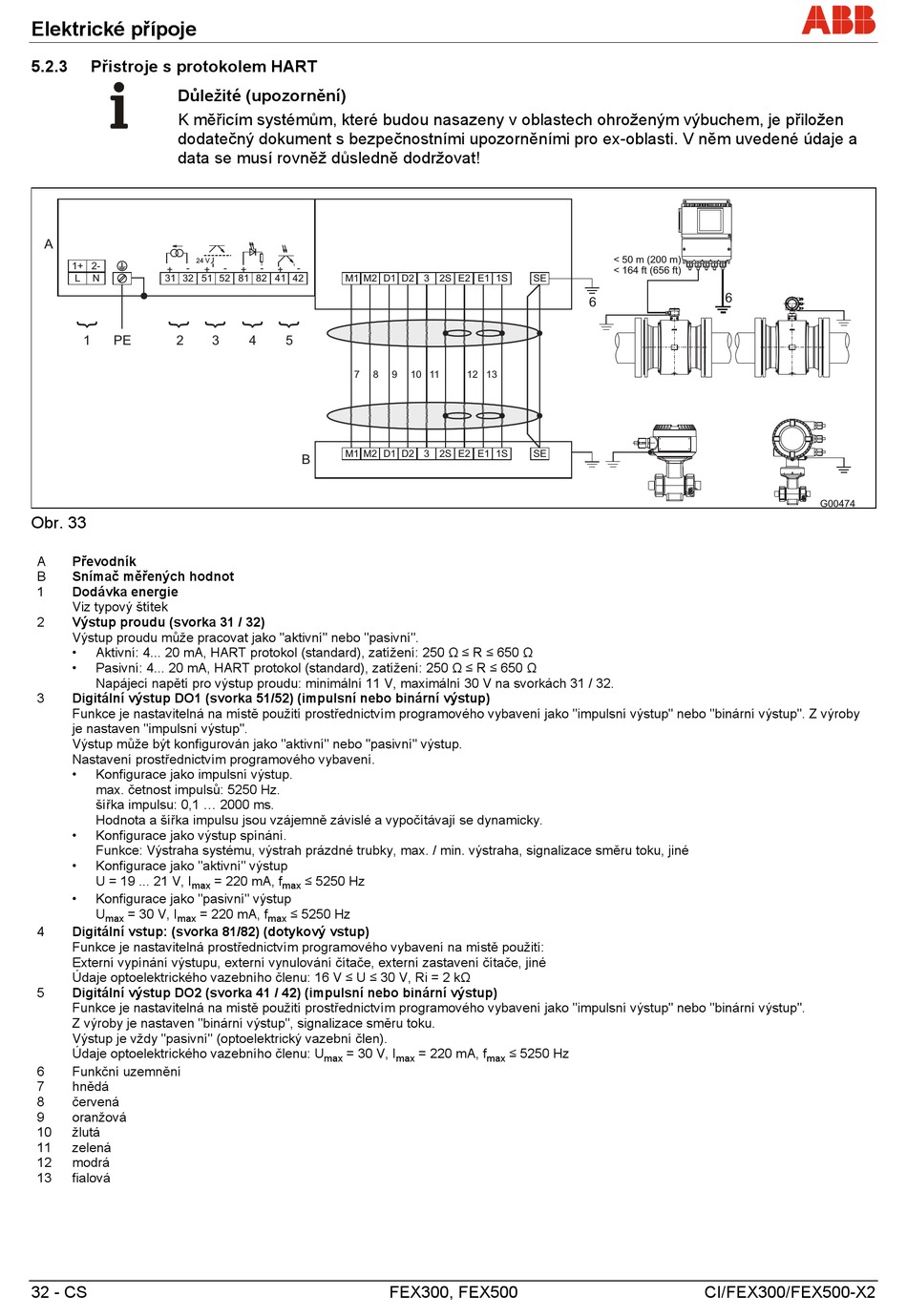

Elektrické přípoje
5.2.3
Přistroje s protokolem HART
Důležité (upozornění)
K měřicím systémům, které budou nasazeny v oblastech ohroženým výbuchem, je přiložen
dodatečný dokument s bezpečnostními upozorněními pro ex-oblasti. V něm uvedené údaje a
data se musí rovněž důsledně dodržovat!
A
24 V
1+ 2-
-
+
L
N
31 32
51 52 81 82 41 42
1
PE
2
Obr. 33
A
Převodník
B
Snímač měřených hodnot
1
Dodávka energie
Viz typový štítek
2
Výstup proudu (svorka 31 / 32)
Výstup proudu může pracovat jako "aktivní" nebo "pasivní".
•
Aktivní: 4... 20 mA, HART protokol (standard), zatížení: 250 Ω ≤ R ≤ 650 Ω
•
Pasivní: 4... 20 mA, HART protokol (standard), zatížení: 250 Ω ≤ R ≤ 650 Ω
Napájecí napětí pro výstup proudu: minimální 11 V, maximální 30 V na svorkách 31 / 32.
3
Digitální výstup DO1 (svorka 51/52) (impulsní nebo binární výstup)
Funkce je nastavitelná na místě použití prostřednictvím programového vybavení jako "impulsní výstup" nebo "binární výstup". Z výroby
je nastaven "impulsní výstup".
Výstup může být konfigurován jako "aktivní" nebo "pasivní" výstup.
Nastavení prostřednictvím programového vybavení.
•
Konfigurace jako impulsní výstup.
max. četnost impulsů: 5250 Hz.
šířka impulsu: 0,1 ... 2000 ms.
Hodnota a šířka impulsu jsou vzájemně závislé a vypočítávají se dynamicky.
•
Konfigurace jako výstup spínání.
Funkce: Výstraha systému, výstrah prázdné trubky, max. / min. výstraha, signalizace směru toku, jiné
•
Konfigurace jako "aktivní" výstup
U = 19 ... 21 V, I
max
•
Konfigurace jako "pasivní" výstup
U
= 30 V, I
= 220 mA, f
max
max
4
Digitální vstup: (svorka 81/82) (dotykový vstup)
Funkce je nastavitelná prostřednictvím programového vybavení na místě použití:
Externí vypínání výstupu, externí vynulování čítače, externí zastavení čítače, jiné
Údaje optoelektrického vazebního členu: 16 V ≤ U ≤ 30 V, Ri = 2 kΩ
5
Digitální výstup DO2 (svorka 41 / 42) (impulsní nebo binární výstup)
Funkce je nastavitelná na místě použití prostřednictvím programového vybavení jako "impulsní výstup" nebo "binární výstup".
Z výroby je nastaven "binární výstup", signalizace směru toku.
Výstup je vždy "pasivní" (optoelektrický vazební člen).
Údaje optoelektrického vazebního členu: U
6
Funkční uzemnění
7
hnědá
8
červená
9
oranžová
10
žlutá
11
zelená
12
modrá
13
fialová
32 - CS
-
-
-
+
+
+
M1 M2 D1 D2 3 2S E2 E1 1S
3
4
5
7
8
M1 M2 D1 D2 3 2S E2 E1 1S
B
= 220 mA, f
≤ 5250 Hz
max
≤ 5250 Hz
max
= 30 V, I
max
SE
9
10 11
12 13
SE
= 220 mA, f
≤ 5250 Hz
max
max
FEX300, FEX500
< 50 m (200 m)
< 164 ft (656 ft)
6
6
CI/FEX300/FEX500-X2
G00474
