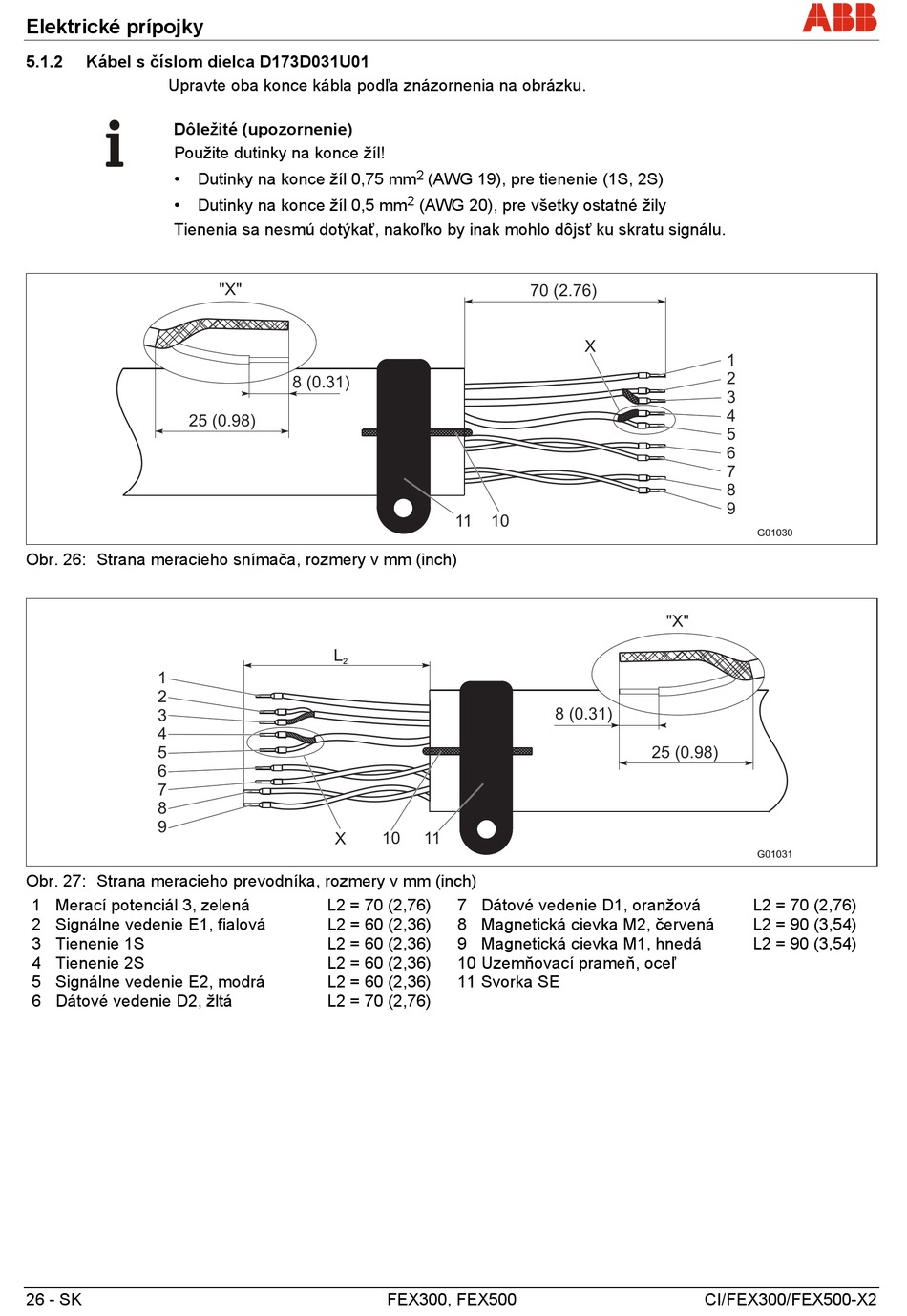

ABB ProcessMaster FEX300 Inbetriebnahmeanleitung Seite 492

Elektrické prípojky
5.1.2 Kábel s číslom dielca D173D031U01
Upravte oba konce kábla podľa znázornenia na obrázku.
Dôležité (upozornenie)
Použite dutinky na konce žíl!
• Dutinky na konce žíl 0,75 mm
• Dutinky na konce žíl 0,5 mm
Tienenia sa nesmú dotýkať, nakoľko by inak mohlo dôjsť ku skratu signálu.
25 (0.98)
Obr. 26: Strana meracieho snímača, rozmery v mm (inch)
1
2
3
4
5
6
7
8
9
Obr. 27: Strana meracieho prevodníka, rozmery v mm (inch)
1 Merací potenciál 3, zelená
2 Signálne vedenie E1, fialová
3 Tienenie 1S
4 Tienenie 2S
5 Signálne vedenie E2, modrá
6 Dátové vedenie D2, žltá
