Elektriskie pieslēgumi
5.2.3
Iekārtas ar HART protokolu
Svarīgi (Norādījums)
Mērījumu veikšanas sistēmām, kuras paredzēts izmantot sprādzienbīstamā vidē, tiek
pievienots papildu dokuments ar Ex drošības norādēm. Konsekventi jāievēro arī tajās iekļautie
norādījumi un dati!
A
24 V
1+ 2-
-
+
L
N
31 32
51 52 81 82 41 42
1
PE
2

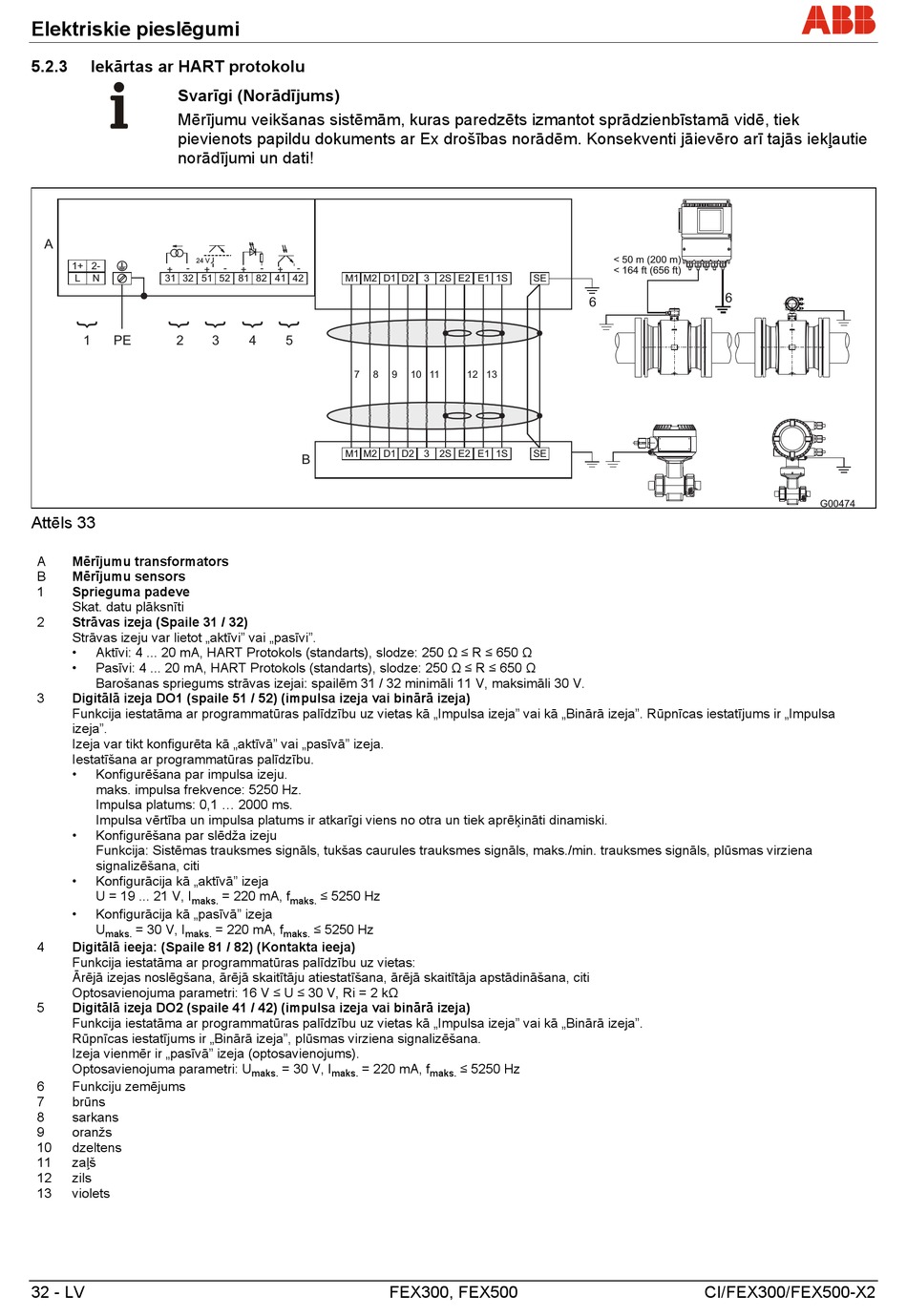

Attēls 33
A
Mērījumu transformators
B
Mērījumu sensors
1
Sprieguma padeve
Skat. datu plāksnīti
2
Strāvas izeja (Spaile 31 / 32)
Strāvas izeju var lietot „aktīvi" vai „pasīvi".
•
Aktīvi: 4 ... 20 mA, HART Protokols (standarts), slodze: 250 Ω ≤ R ≤ 650 Ω
•
Pasīvi: 4 ... 20 mA, HART Protokols (standarts), slodze: 250 Ω ≤ R ≤ 650 Ω
Barošanas spriegums strāvas izejai: spailēm 31 / 32 minimāli 11 V, maksimāli 30 V.
3
Digitālā izeja DO1 (spaile 51 / 52) (impulsa izeja vai binārā izeja)
Funkcija iestatāma ar programmatūras palīdzību uz vietas kā „Impulsa izeja" vai kā „Binārā izeja". Rūpnīcas iestatījums ir „Impulsa
izeja".
Izeja var tikt konfigurēta kā „aktīvā" vai „pasīvā" izeja.
Iestatīšana ar programmatūras palīdzību.
•
Konfigurēšana par impulsa izeju.
maks. impulsa frekvence: 5250 Hz.
Impulsa platums: 0,1 ... 2000 ms.
Impulsa vērtība un impulsa platums ir atkarīgi viens no otra un tiek aprēķināti dinamiski.
•
Konfigurēšana par slēdža izeju
Funkcija: Sistēmas trauksmes signāls, tukšas caurules trauksmes signāls, maks./min. trauksmes signāls, plūsmas virziena
signalizēšana, citi
•
Konfigurācija kā „aktīvā" izeja
U = 19 ... 21 V, I
maks.
•
Konfigurācija kā „pasīvā" izeja
U
= 30 V, I
maks.
maks.
4
Digitālā ieeja: (Spaile 81 / 82) (Kontakta ieeja)
Funkcija iestatāma ar programmatūras palīdzību uz vietas:
Ārējā izejas noslēgšana, ārējā skaitītāju atiestatīšana, ārējā skaitītāja apstādināšana, citi
Optosavienojuma parametri: 16 V ≤ U ≤ 30 V, Ri = 2 kΩ
5
Digitālā izeja DO2 (spaile 41 / 42) (impulsa izeja vai binārā izeja)
Funkcija iestatāma ar programmatūras palīdzību uz vietas kā „Impulsa izeja" vai kā „Binārā izeja".
Rūpnīcas iestatījums ir „Binārā izeja", plūsmas virziena signalizēšana.
Izeja vienmēr ir „pasīvā" izeja (optosavienojums).
Optosavienojuma parametri: U
6
Funkciju zemējums
7
brūns
8
sarkans
9
oranžs
10
dzeltens
11
zaļš
12
zils
13
violets
32 - LV
-
-
-
+
+
+
M1 M2 D1 D2 3 2S E2 E1 1S
3
4
5
7
8
M1 M2 D1 D2 3 2S E2 E1 1S
B
= 220 mA, f
≤ 5250 Hz
maks.
= 220 mA, f
≤ 5250 Hz
maks.
= 30 V, I
= 220 mA, f
maks.
maks.
SE
9
10 11
12 13
SE
≤ 5250 Hz
maks.
FEX300, FEX500
< 50 m (200 m)
< 164 ft (656 ft)
6
6
CI/FEX300/FEX500-X2
G00474
