Przy układaniu należy przestrzegać następujących punktów:
•
Równolegle z przewodami sygnałowymi (fioletowy i niebieski) jest prowadzony kabel cewek
magnetycznych (czerwony i brązowy), tak że między czujnikiem i przetwornikiem
pomiarowym potrzebny jest tylko jeden kabel. Kabla nie prowadzić poprzez gniazda
rozgałęźne ani listwy zaciskowe.
•
Kabel sygnałowy prowadzi sygnał o napięciu kilku miliwoltów i dlatego należy go ułożyć
najkrótszą drogą. Maksymalnie dopuszczalna długość kabla sygnałowego wynosi bez
wzmacniacza wstępnego 50 m (164 stóp), a ze wzmacniaczem wstępnym 200 m (656 stóp).
•
Unikać bliskości większych maszyn elektrycznych i elementów sterujących, które wywołują
pola rozproszone, impulsy sterujące i indukcje. Jeśli to nie jest możliwe, kabel sygnałowy i
kabel cewek magnetycznych ułożyć w rurze metalowej i podłączyć ją do uziemienia
roboczego.
•
Przewody ułożyć w sposób ekranowany i podłączyć do roboczego potencjału uziemiającego.
•
Do ekranowania przed promieniowaniem magnetycznym kabel został wyposażony w
zewnętrzny ekran, należy go podłączyć do zacisku SE.
•
Prowadzoną razem splotkę stalową również należy podłączyć do zacisku SE.
•
Przy układaniu nie uszkodzić płaszcza kabla.
•
Przy instalacji uważać na to, żeby kabel
został ułożony z wgłębieniem (1). Przy
montażu pionowym złącza śrubowe kabli
skierować do dołu.
CI/FEX300/FEX500-X2

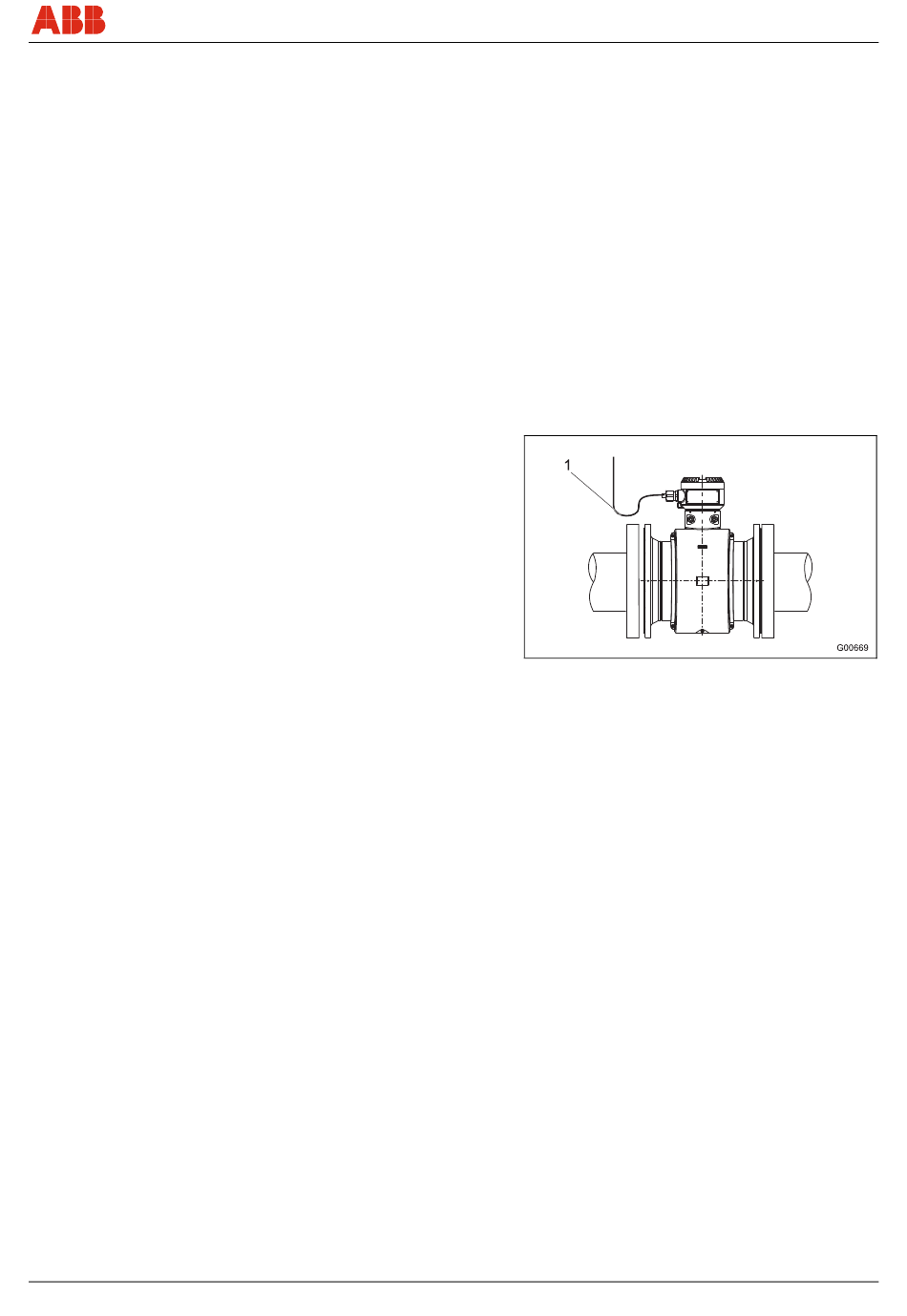

Ilustracja 28
FEX300, FEX500
Przyłącza elektryczne
PL - 27
