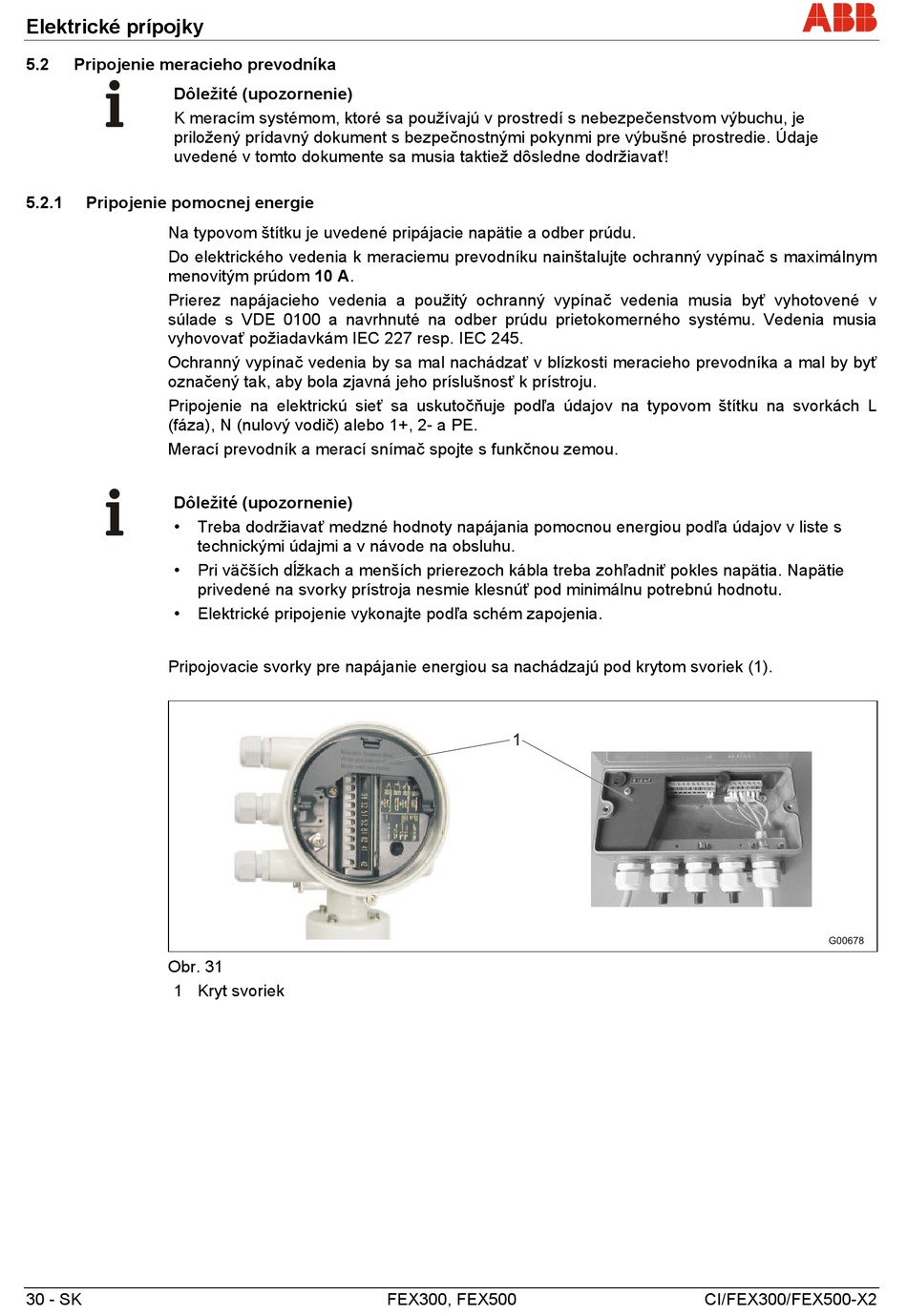

Elektrické prípojky
5.2
Pripojenie meracieho prevodníka
Dôležité (upozornenie)
K meracím systémom, ktoré sa používajú v prostredí s nebezpečenstvom výbuchu, je
priložený prídavný dokument s bezpečnostnými pokynmi pre výbušné prostredie. Údaje
uvedené v tomto dokumente sa musia taktiež dôsledne dodržiavať!
5.2.1
Pripojenie pomocnej energie
Na typovom štítku je uvedené pripájacie napätie a odber prúdu.
Do elektrického vedenia k meraciemu prevodníku nainštalujte ochranný vypínač s maximálnym
menovitým prúdom 10 A.
Prierez napájacieho vedenia a použitý ochranný vypínač vedenia musia byť vyhotovené v
súlade s VDE 0100 a navrhnuté na odber prúdu prietokomerného systému. Vedenia musia
vyhovovať požiadavkám IEC 227 resp. IEC 245.
Ochranný vypínač vedenia by sa mal nachádzať v blízkosti meracieho prevodníka a mal by byť
označený tak, aby bola zjavná jeho príslušnosť k prístroju.
Pripojenie na elektrickú sieť sa uskutočňuje podľa údajov na typovom štítku na svorkách L
(fáza), N (nulový vodič) alebo 1+, 2- a PE.
Merací prevodník a merací snímač spojte s funkčnou zemou.
Dôležité (upozornenie)
•
Treba dodržiavať medzné hodnoty napájania pomocnou energiou podľa údajov v liste s
technickými údajmi a v návode na obsluhu.
•
Pri väčších dĺžkach a menších prierezoch kábla treba zohľadniť pokles napätia. Napätie
privedené na svorky prístroja nesmie klesnúť pod minimálnu potrebnú hodnotu.
•
Elektrické pripojenie vykonajte podľa schém zapojenia.
Pripojovacie svorky pre napájanie energiou sa nachádzajú pod krytom svoriek (1).
Obr. 31
1 Kryt svoriek
30 - SK
FEX300, FEX500
CI/FEX300/FEX500-X2
