5.2.4
PROFIBUS PA või FOUNDATION Fieldbus-ga seadmed
A
FF+ FF-
1+ 2-
PA+ PA-
L
N
97 98
51 52 81 82 41 42
1
PE
2

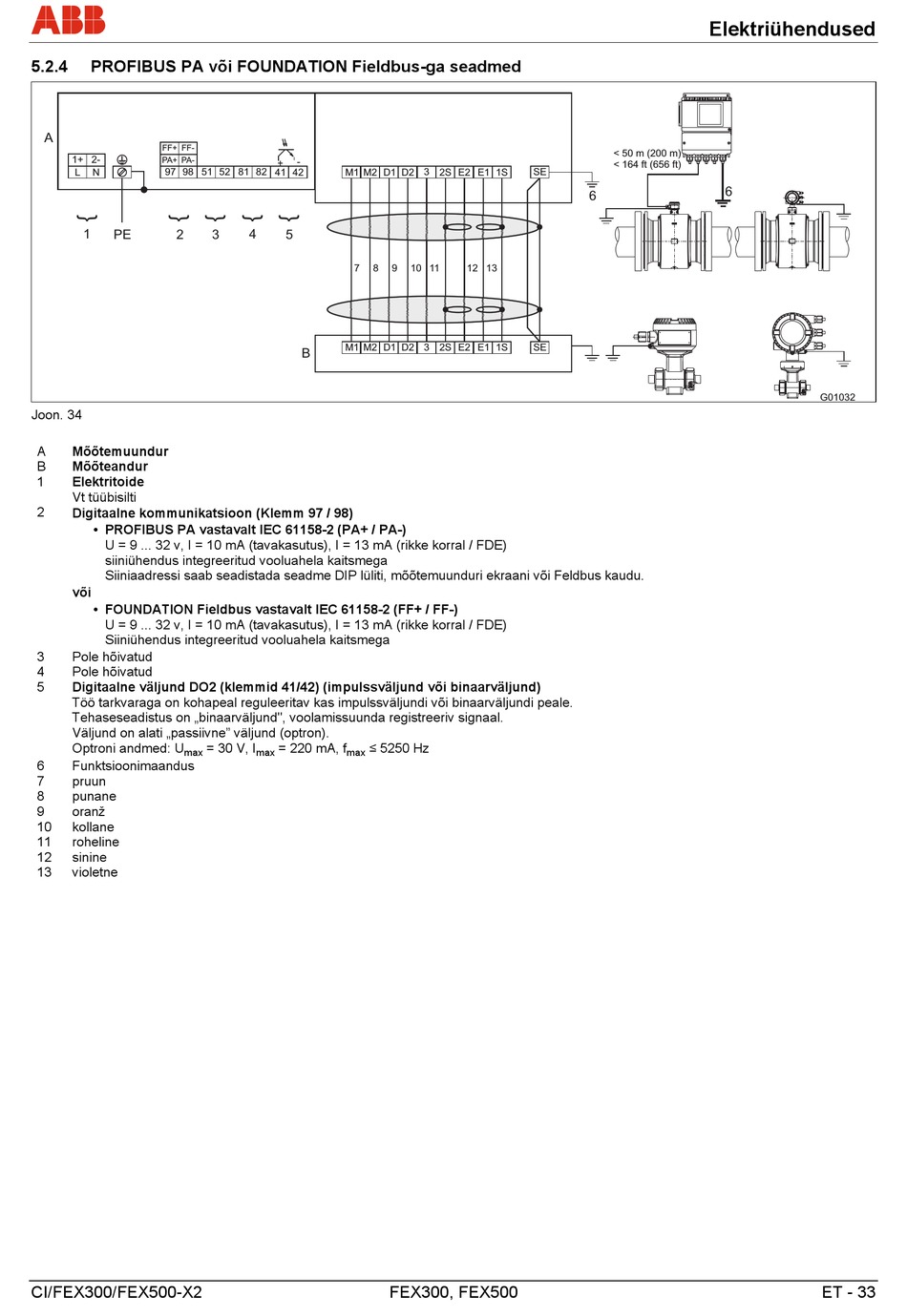

Joon. 34
A
Mõõtemuundur
B
Mõõteandur
1
Elektritoide
Vt tüübisilti
2
Digitaalne kommunikatsioon (Klemm 97 / 98)
• PROFIBUS PA vastavalt IEC 61158-2 (PA+ / PA-)
U = 9 ... 32 v, I = 10 mA (tavakasutus), I = 13 mA (rikke korral / FDE)
siiniühendus integreeritud vooluahela kaitsmega
Siiniaadressi saab seadistada seadme DIP lüliti, mõõtemuunduri ekraani või Feldbus kaudu.
või
• FOUNDATION Fieldbus vastavalt IEC 61158-2 (FF+ / FF-)
U = 9 ... 32 v, I = 10 mA (tavakasutus), I = 13 mA (rikke korral / FDE)
Siiniühendus integreeritud vooluahela kaitsmega
3
Pole hõivatud
4
Pole hõivatud
5
Digitaalne väljund DO2 (klemmid 41/42) (impulssväljund või binaarväljund)
Töö tarkvaraga on kohapeal reguleeritav kas impulssväljundi või binaarväljundi peale.
Tehaseseadistus on „binaarväljund", voolamissuunda registreeriv signaal.
Väljund on alati „passiivne" väljund (optron).
Optroni andmed: U
max
6
Funktsioonimaandus
7
pruun
8
punane
9
oranž
10
kollane
11
roheline
12
sinine
13
violetne
CI/FEX300/FEX500-X2
-
+
M1 M2 D1 D2 3 2S E2 E1 1S
3
4
5
7
8
M1 M2 D1 D2 3 2S E2 E1 1S
B
= 30 V, I
= 220 mA, f
≤ 5250 Hz
max
max
SE
9
10 11
12 13
SE
FEX300, FEX500
Elektriühendused
< 50 m (200 m)
< 164 ft (656 ft)
6
6
G01032
ET - 33
