5.2.2 Mērījumu transformators
Ārējais kabeļa ekrāns ir uzlikts uz apvienotās kopnes ar apskavu (3) (no papildus maisiņa
pieslēgumu nodalījumā).
Signāla dzīslu ekrāni kalpo mērījumu signāla pārraidei kā "Driven Shield".
Kabeli pieslēdz mērījumu sensoram un mērījumu transformatoram atbilstoši pieslēguma
shēmai.

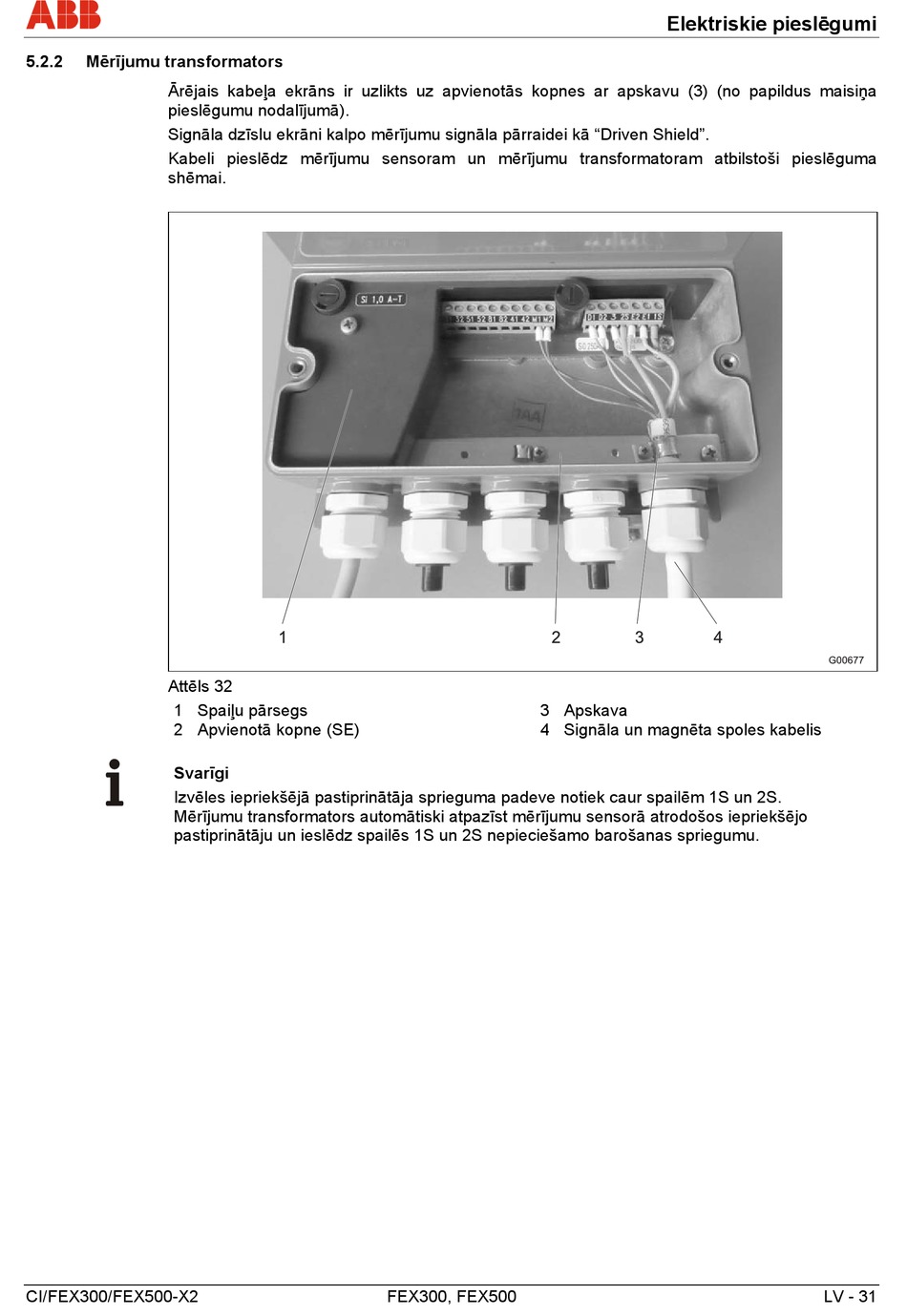

Attēls 32
1 Spaiļu pārsegs
2 Apvienotā kopne (SE)
Svarīgi
Izvēles iepriekšējā pastiprinātāja sprieguma padeve notiek caur spailēm 1S un 2S.
Mērījumu transformators automātiski atpazīst mērījumu sensorā atrodošos iepriekšējo
pastiprinātāju un ieslēdz spailēs 1S un 2S nepieciešamo barošanas spriegumu.
CI/FEX300/FEX500-X2
3 Apskava
4 Signāla un magnēta spoles kabelis
