Racordurile electrice
5.1.2
Cablu cu numărul de articol D173D031U01
Confecţionaţi ambele capete de cablu ca în figură.
Important (Indicaţie)
Utilizaţi bucşe pentru capetele firelor!
Bucşe pentru capetele firelor 0,75 mm
Bucşe pentru capetele firelor 0,5 mm
Ecranările nu au voie să se atingă, deoarece poate rezulta un scurtcircuit de semnal.
25 (0.98)

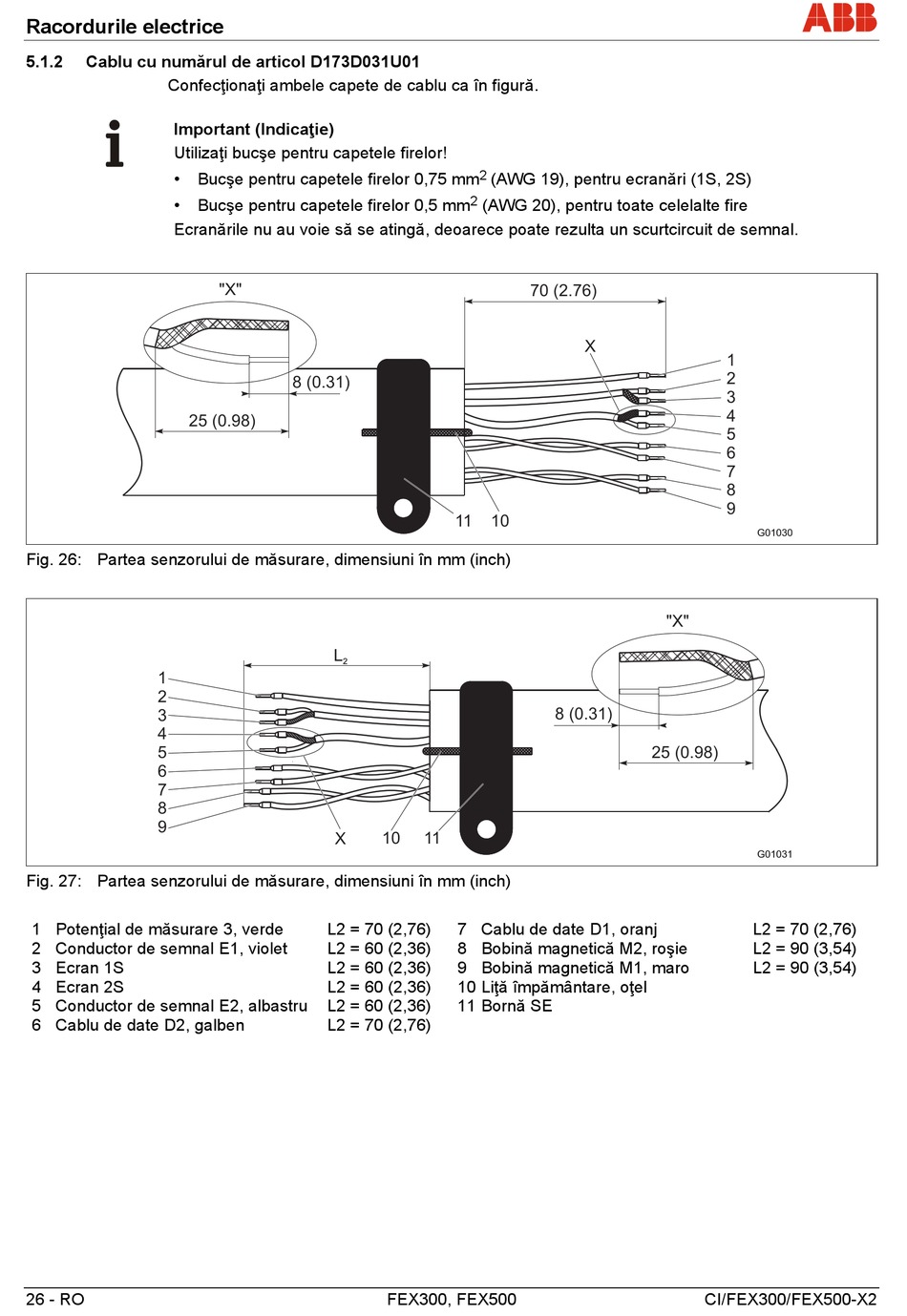

Fig. 26: Partea senzorului de măsurare, dimensiuni în mm (inch)
1
2
3
4
5
6
7
8
9
Fig. 27: Partea senzorului de măsurare, dimensiuni în mm (inch)
1 Potenţial de măsurare 3, verde
2 Conductor de semnal E1, violet
3 Ecran 1S
4 Ecran 2S
5 Conductor de semnal E2, albastru
6 Cablu de date D2, galben
26 - RO
"X"
8 (0.31)
L
2
10
X
L2 = 70 (2,76)
L2 = 60 (2,36)
L2 = 60 (2,36)
L2 = 60 (2,36)
L2 = 60 (2,36)
L2 = 70 (2,76)
FEX300, FEX500
2
(AWG 19), pentru ecranări (1S, 2S)
2
(AWG 20), pentru toate celelalte fire
70 (2.76)
X
11
10
8 (0.31)
11
7 Cablu de date D1, oranj
8 Bobină magnetică M2, roşie
9 Bobină magnetică M1, maro
10Liţă împământare, oţel
11Bornă SE
1
2
3
4
5
6
7
8
9
G01030
"
" X
25 (0.98)
G01031
L2 = 70 (2,76)
L2 = 90 (3,54)
L2 = 90 (3,54)
CI/FEX300/FEX500-X2
