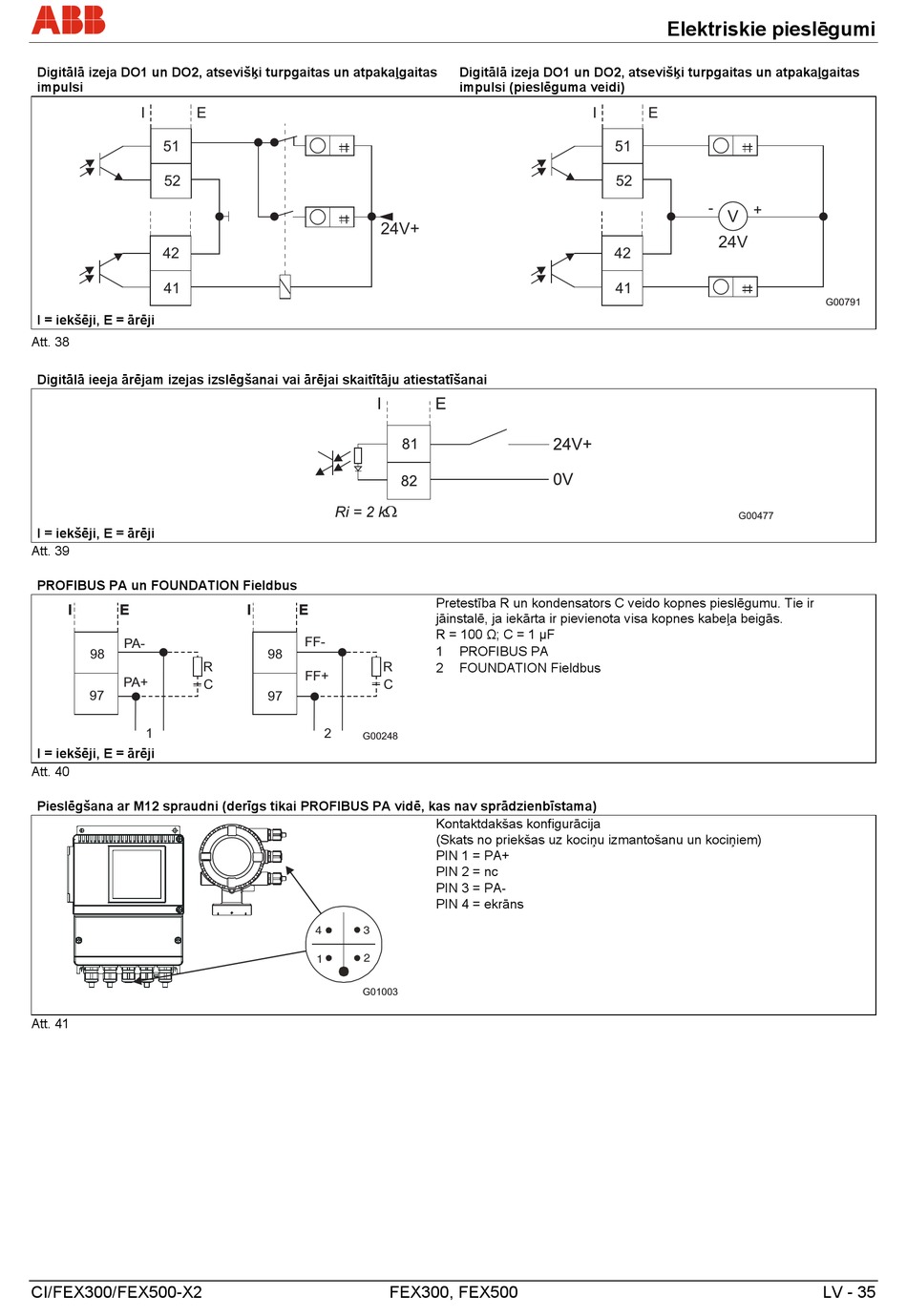

Digitālā izeja DO1 un DO2, atsevišķi turpgaitas un atpakaļgaitas
impulsi
I
E
51
52
42
41
I = iekšēji, E = ārēji
Att. 38
Digitālā ieeja ārējam izejas izslēgšanai vai ārējai skaitītāju atiestatīšanai
I = iekšēji, E = ārēji
Att. 39
PROFIBUS PA un FOUNDATION Fieldbus
I
E
PA-
98
PA+
97
1
I = iekšēji, E = ārēji
Att. 40
Pieslēgšana ar M12 spraudni (derīgs tikai PROFIBUS PA vidē, kas nav sprādzienbīstama)
Att. 41
CI/FEX300/FEX500-X2
I
E
FF-
98
R
FF+
C
97
2
G00248
4
3
2
1
G01003
Digitālā izeja DO1 un DO2, atsevišķi turpgaitas un atpakaļgaitas
impulsi (pieslēguma veidi)
24V+
Pretestība R un kondensators C veido kopnes pieslēgumu. Tie ir
jāinstalē, ja iekārta ir pievienota visa kopnes kabeļa beigās.
R = 100 Ω; C = 1 µF
1 PROFIBUS PA
R
2 FOUNDATION Fieldbus
C
Kontaktdakšas konfigurācija
(Skats no priekšas uz kociņu izmantošanu un kociņiem)
PIN 1 = PA+
PIN 2 = nc
PIN 3 = PA-
PIN 4 = ekrāns
FEX300, FEX500
Elektriskie pieslēgumi
I
E
51
52
-
+
V
24V
42
41
G00791
LV - 35
