5.2.4
Aparate cu PROFIBUS PA sau FOUNDATION Fieldbus
A
FF+ FF-
1+ 2-
PA+ PA-
L
N
97 98
51 52 81 82 41 42
1
PE
2

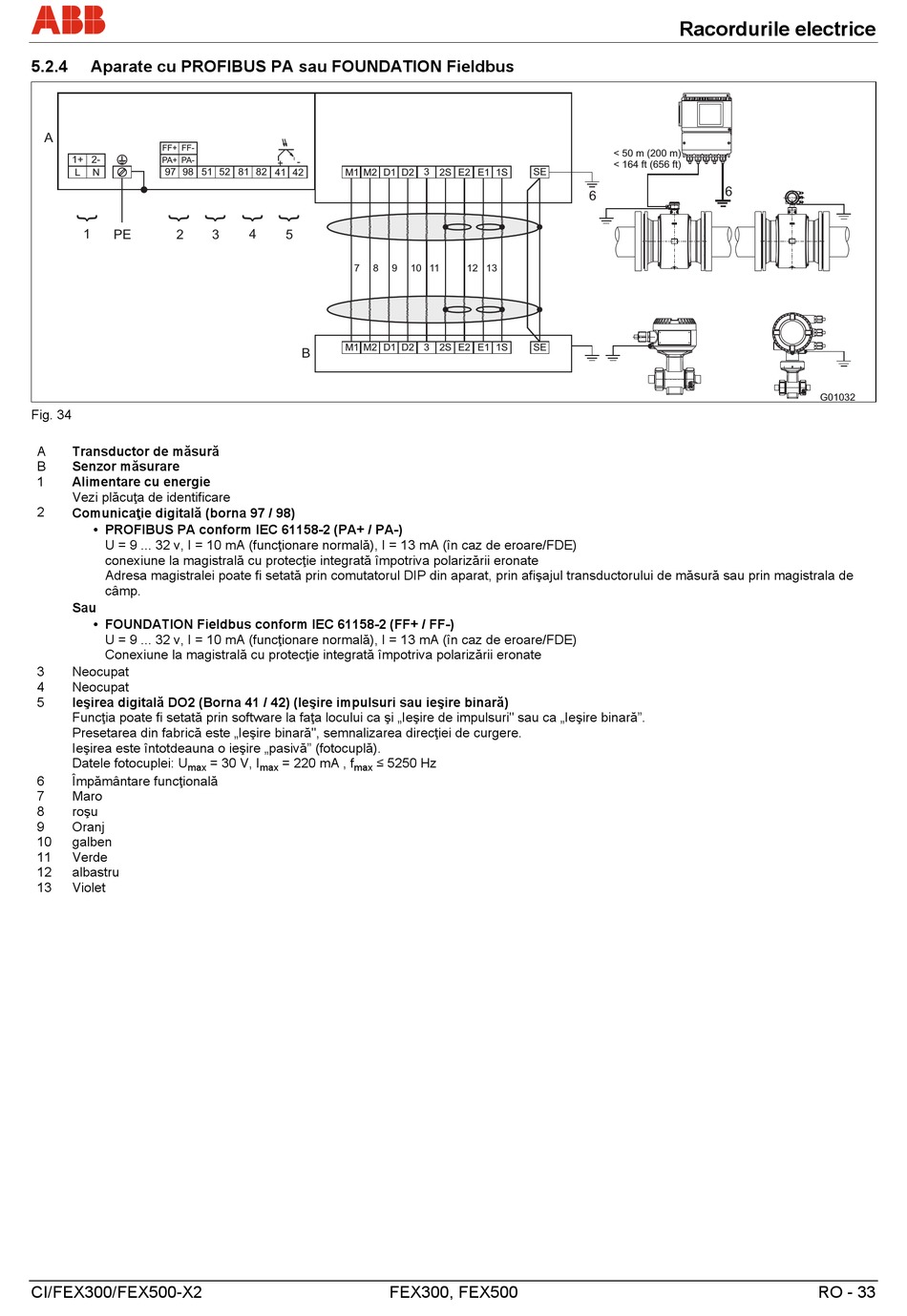

Fig. 34
A
Transductor de măsură
B
Senzor măsurare
1
Alimentare cu energie
Vezi plăcuţa de identificare
2
Comunicaţie digitală (borna 97 / 98)
• PROFIBUS PA conform IEC 61158-2 (PA+ / PA-)
U = 9 ... 32 v, I = 10 mA (funcţionare normală), I = 13 mA (în caz de eroare/FDE)
conexiune la magistrală cu protecţie integrată împotriva polarizării eronate
Adresa magistralei poate fi setată prin comutatorul DIP din aparat, prin afişajul transductorului de măsură sau prin magistrala de
câmp.
Sau
• FOUNDATION Fieldbus conform IEC 61158-2 (FF+ / FF-)
U = 9 ... 32 v, I = 10 mA (funcţionare normală), I = 13 mA (în caz de eroare/FDE)
Conexiune la magistrală cu protecţie integrată împotriva polarizării eronate
3
Neocupat
4
Neocupat
5
Ieşirea digitală DO2 (Borna 41 / 42) (Ieşire impulsuri sau ieşire binară)
Funcţia poate fi setată prin software la faţa locului ca şi „Ieşire de impulsuri" sau ca „Ieşire binară".
Presetarea din fabrică este „Ieşire binară", semnalizarea direcţiei de curgere.
Ieşirea este întotdeauna o ieşire „pasivă" (fotocuplă).
Datele fotocuplei: U
max
6
Împământare funcţională
7
Maro
8
roşu
9
Oranj
10
galben
11
Verde
12
albastru
13
Violet
CI/FEX300/FEX500-X2
-
+
M1 M2 D1 D2 3 2S E2 E1 1S
3
4
5
7
8
M1 M2 D1 D2 3 2S E2 E1 1S
B
= 30 V, I
= 220 mA , f
≤ 5250 Hz
max
max
SE
9
10 11
12 13
SE
FEX300, FEX500
Racordurile electrice
< 50 m (200 m)
< 164 ft (656 ft)
6
6
G01032
RO - 33
