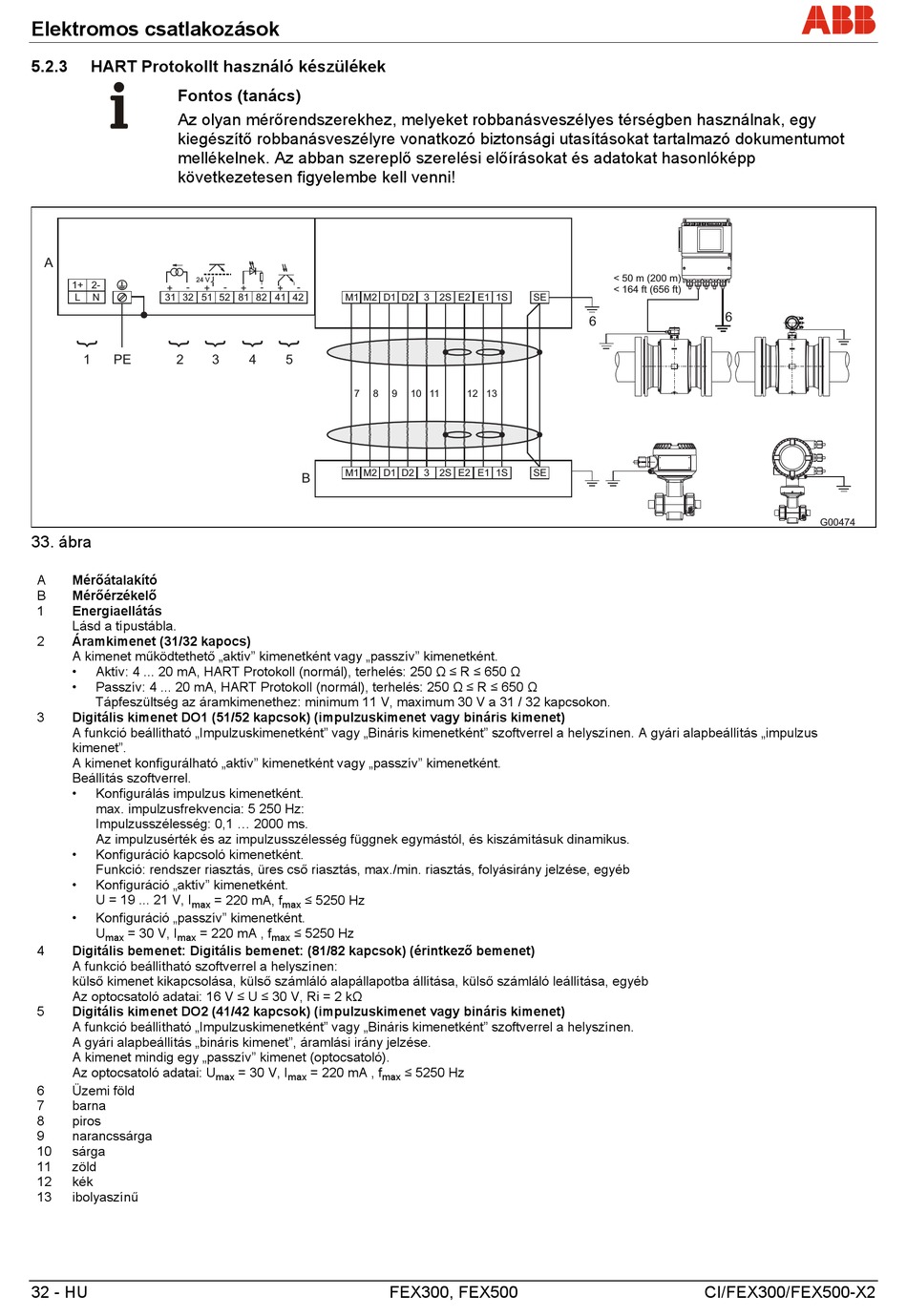

Elektromos csatlakozások
5.2.3
HART Protokollt használó készülékek
Fontos (tanács)
Az olyan mérőrendszerekhez, melyeket robbanásveszélyes térségben használnak, egy
kiegészítő robbanásveszélyre vonatkozó biztonsági utasításokat tartalmazó dokumentumot
mellékelnek. Az abban szereplő szerelési előírásokat és adatokat hasonlóképp
következetesen figyelembe kell venni!
A
24 V
1+ 2-
-
+
L
N
31 32
51 52 81 82 41 42
1
PE
2
33. ábra
A
Mérőátalakító
B
Mérőérzékelő
1
Energiaellátás
Lásd a típustábla.
2
Áramkimenet (31/32 kapocs)
A kimenet működtethető „aktív" kimenetként vagy „passzív" kimenetként.
•
Aktív: 4 ... 20 mA, HART Protokoll (normál), terhelés: 250 Ω ≤ R ≤ 650 Ω
•
Passzív: 4 ... 20 mA, HART Protokoll (normál), terhelés: 250 Ω ≤ R ≤ 650 Ω
Tápfeszültség az áramkimenethez: minimum 11 V, maximum 30 V a 31 / 32 kapcsokon.
3
Digitális kimenet DO1 (51/52 kapcsok) (impulzuskimenet vagy bináris kimenet)
A funkció beállítható „Impulzuskimenetként" vagy „Bináris kimenetként" szoftverrel a helyszínen. A gyári alapbeállítás „impulzus
kimenet".
A kimenet konfigurálható „aktív" kimenetként vagy „passzív" kimenetként.
Beállítás szoftverrel.
•
Konfigurálás impulzus kimenetként.
max. impulzusfrekvencia: 5 250 Hz:
Impulzusszélesség: 0,1 ... 2000 ms.
Az impulzusérték és az impulzusszélesség függnek egymástól, és kiszámításuk dinamikus.
•
Konfiguráció kapcsoló kimenetként.
Funkció: rendszer riasztás, üres cső riasztás, max./min. riasztás, folyásirány jelzése, egyéb
•
Konfiguráció „aktív" kimenetként.
U = 19 ... 21 V, I
max
•
Konfiguráció „passzív" kimenetként.
U
= 30 V, I
= 220 mA , f
max
max
4
Digitális bemenet: Digitális bemenet: (81/82 kapcsok) (érintkező bemenet)
A funkció beállítható szoftverrel a helyszínen:
külső kimenet kikapcsolása, külső számláló alapállapotba állítása, külső számláló leállítása, egyéb
Az optocsatoló adatai: 16 V ≤ U ≤ 30 V, Ri = 2 kΩ
5
Digitális kimenet DO2 (41/42 kapcsok) (impulzuskimenet vagy bináris kimenet)
A funkció beállítható „Impulzuskimenetként" vagy „Bináris kimenetként" szoftverrel a helyszínen.
A gyári alapbeállítás „bináris kimenet", áramlási irány jelzése.
A kimenet mindig egy „passzív" kimenet (optocsatoló).
Az optocsatoló adatai: U
6
Üzemi föld
7
barna
8
piros
9
narancssárga
10
sárga
11
zöld
12
kék
13
ibolyaszínű
32 - HU
-
-
-
+
+
+
M1 M2 D1 D2 3 2S E2 E1 1S
3
4
5
7
8
M1 M2 D1 D2 3 2S E2 E1 1S
B
= 220 mA, f
≤ 5250 Hz
max
≤ 5250 Hz
max
= 30 V, I
= 220 mA , f
max
max
SE
9
10 11
12 13
SE
≤ 5250 Hz
max
FEX300, FEX500
< 50 m (200 m)
< 164 ft (656 ft)
6
6
CI/FEX300/FEX500-X2
G00474
