6.3.1
Ένδειξη διεργασίας

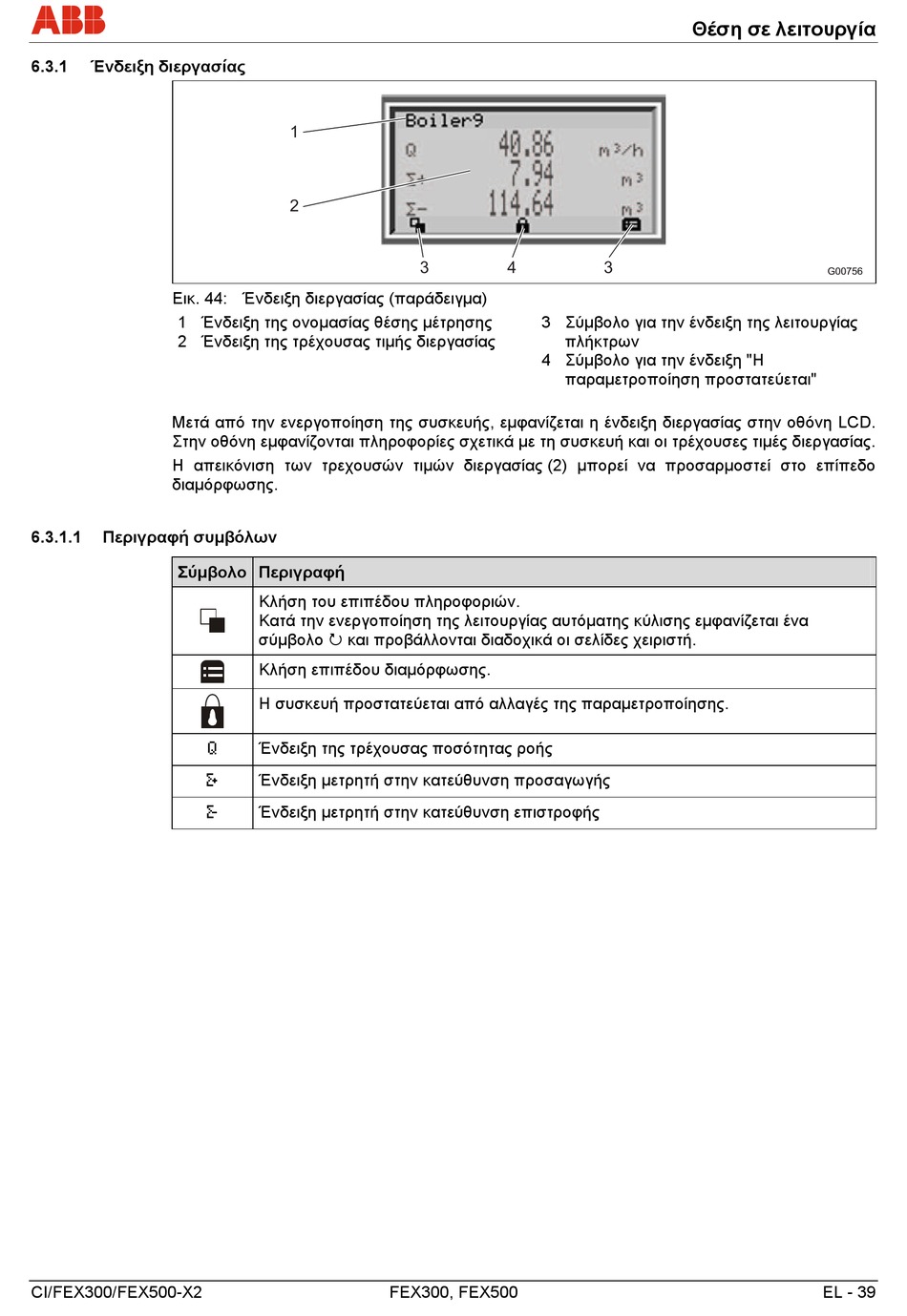

Εικ. 44: Ένδειξη διεργασίας (παράδειγμα)
1 Ένδειξη της ονομασίας θέσης μέτρησης
2 Ένδειξη της τρέχουσας τιμής διεργασίας
Μετά από την ενεργοποίηση της συσκευής, εμφανίζεται η ένδειξη διεργασίας στην οθόνη LCD.
Στην οθόνη εμφανίζονται πληροφορίες σχετικά με τη συσκευή και οι τρέχουσες τιμές διεργασίας.
Η απεικόνιση των τρεχουσών τιμών διεργασίας (2) μπορεί να προσαρμοστεί στο επίπεδο
διαμόρφωσης.
6.3.1.1
Περιγραφή συμβόλων
Σύμβολο Περιγραφή
CI/FEX300/FEX500-X2
1
2
Κλήση του επιπέδου πληροφοριών.
Κατά την ενεργοποίηση της λειτουργίας αυτόματης κύλισης εμφανίζεται ένα
σύμβολο και προβάλλονται διαδοχικά οι σελίδες χειριστή.
Κλήση επιπέδου διαμόρφωσης.
Η συσκευή προστατεύεται από αλλαγές της παραμετροποίησης.
Q
Ένδειξη της τρέχουσας ποσότητας ροής
Σ+
Ένδειξη μετρητή στην κατεύθυνση προσαγωγής
Σ-
Ένδειξη μετρητή στην κατεύθυνση επιστροφής
3
4
3 Σύμβολο για την ένδειξη της λειτουργίας
4 Σύμβολο για την ένδειξη "Η
FEX300, FEX500
Θέση σε λειτουργία
3
πλήκτρων
παραμετροποίηση προστατεύεται"
G00756
EL - 39
