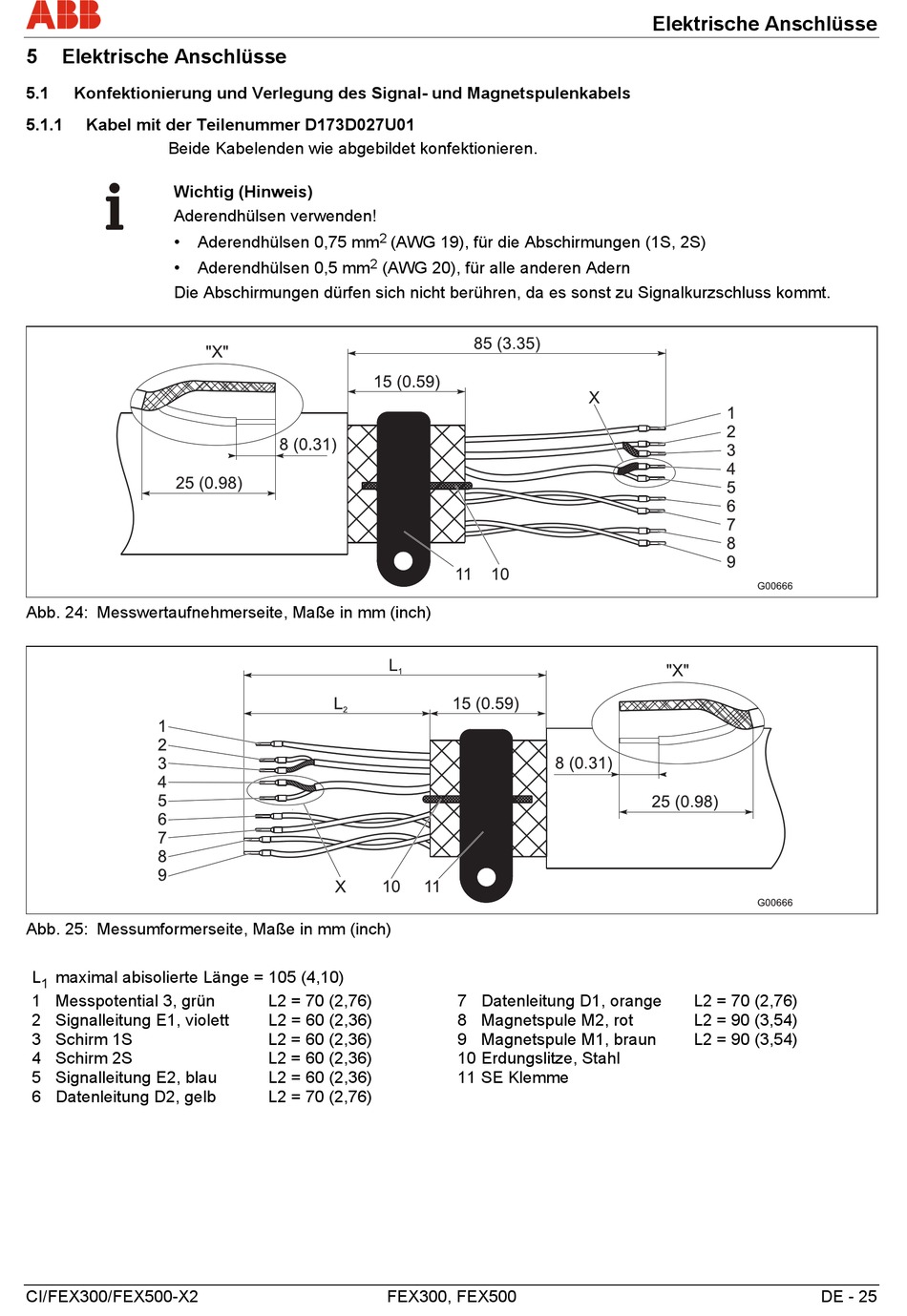

5 Elektrische Anschlüsse
5.1 Konfektionierung und Verlegung des Signal- und Magnetspulenkabels
5.1.1 Kabel mit der Teilenummer D173D027U01
Beide Kabelenden wie abgebildet konfektionieren.
Wichtig (Hinweis)
Aderendhülsen verwenden!
• Aderendhülsen 0,75 mm
• Aderendhülsen 0,5 mm
Die Abschirmungen dürfen sich nicht berühren, da es sonst zu Signalkurzschluss kommt.
Abb. 24: Messwertaufnehmerseite, Maße in mm (inch)
Abb. 25: Messumformerseite, Maße in mm (inch)
L maximal abisolierte Länge = 105 (4,10)
1
1 Messpotential 3, grün
2 Signalleitung E1, violett
3 Schirm 1S
4 Schirm 2S
5 Signalleitung E2, blau
6 Datenleitung D2, gelb
CI/FEX300/FEX500-X2
2
(AWG 19), für die Abschirmungen (1S, 2S)
2
(AWG 20), für alle anderen Adern
L2 = 70 (2,76)
L2 = 60 (2,36)
L2 = 60 (2,36)
L2 = 60 (2,36)
L2 = 60 (2,36)
L2 = 70 (2,76)
FEX300, FEX500
7 Datenleitung D1, orange
8 Magnetspule M2, rot
9 Magnetspule M1, braun
10Erdungslitze, Stahl
11SE Klemme
Elektrische Anschlüsse
L2 = 70 (2,76)
L2 = 90 (3,54)
L2 = 90 (3,54)
