Felszerelés
4.6
Földelés
4.6.1
Általános információk a földeléshez
A földeléskor a következő pontokat kell figyelembe venni:
•
Műanyag vezetékeknél, ill. szigetelt bélésű csővezetékeknél a földelés földelő alátéttel vagy
földelő elektródákkal történik.
•
Külső zavaró feszültség fellépésekor szereljen be egy-egy földelő alátétet a mérőérzékelő
elé és mögé.
•
Méréstechnikai okokból azonos kell legyen az üzemi földpotenciál és a csővezeték
potenciál.
•
Nem szükséges egy kiegészítő földelés a csatlakozó kapcsokon keresztül.
Fontos (tanács)
Ha a mérőérzékelőt szigetelt bélésű műanyag, kerámia vagy csővezetékekben szerelik be,
adott esetben (pl. korróziót okozó közegek, savak, lúgok esetén) kiegyenlítő áram folyhat a
földelő elektródákon keresztül. Hosszútávon ez tönkreteheti a mérőérzékelőt, mivel a földelő
elektródák elektrokémiai módon bontódnak le. Ebben az esetben a földelést a földelő
alátétekkel kell végezni. Emellett a készülék elé egy földelő alátétet, míg mögé egy
álátétkarikát kell tenni.
4.6.2
Rögzített karimás fémcső

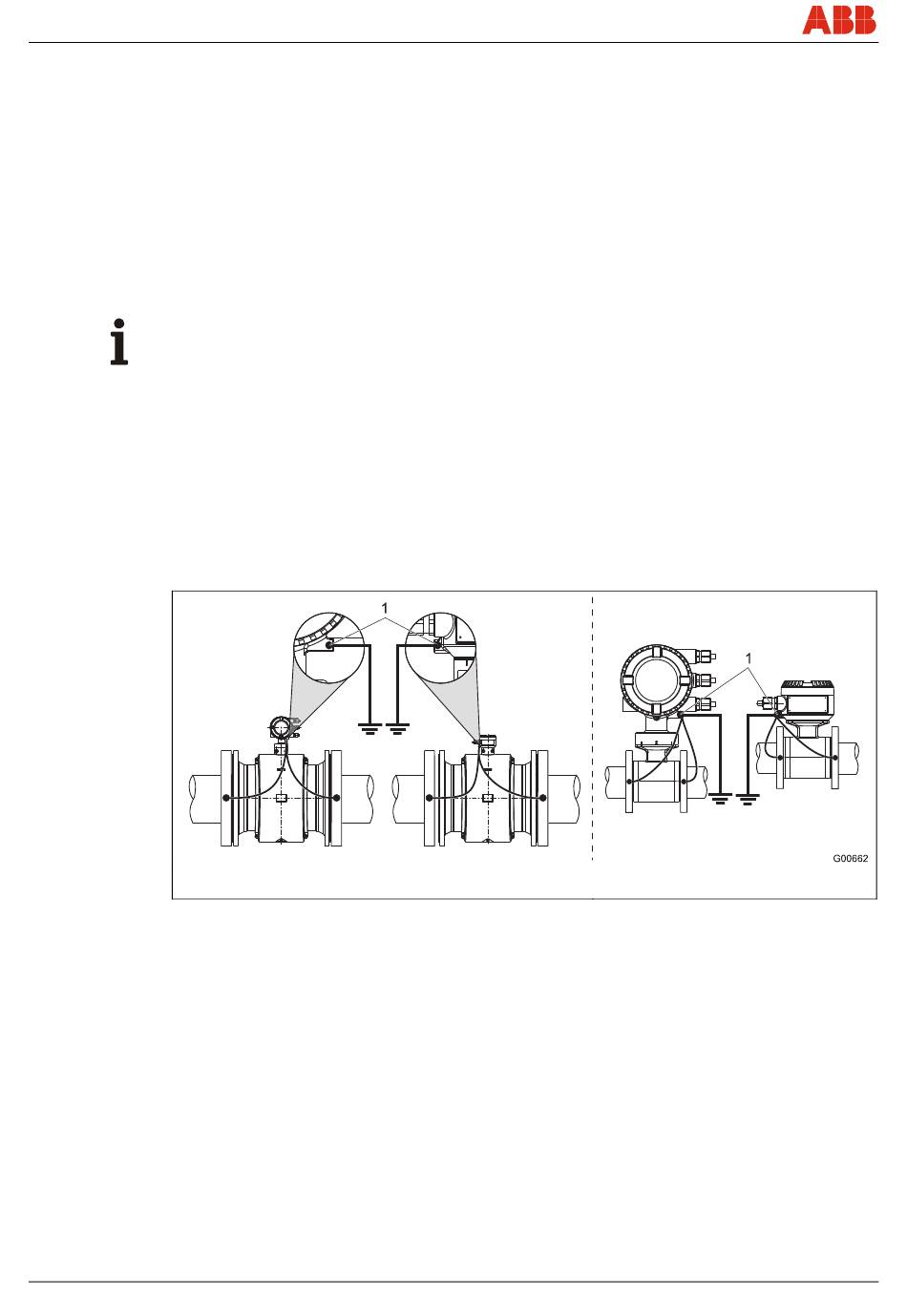

A mérőérzékelő földelési csatlakozást (1), a csővezeték karimát és a megfelelő földelési pontot
kösse össze egy rézvezetékkel (legalább 2,5 mm² (14 AWG)) az ábra szerint.
20. ábra: Fémcső, bélés nélkül
22 - HU
Karimás kivitel
FEX300, FEX500
Közkarimás kivitel
CI/FEX300/FEX500-X2
