5.2.4

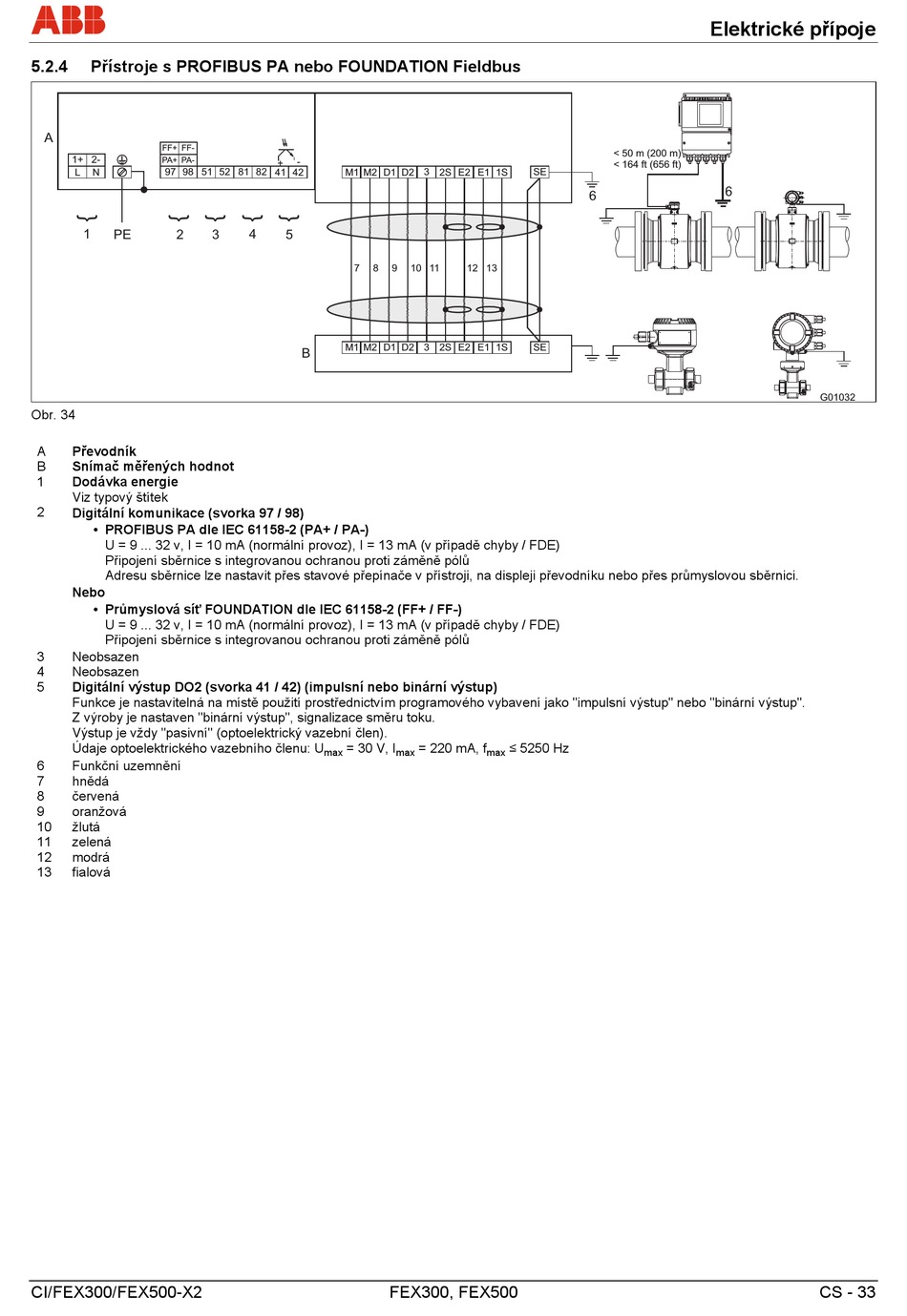

Přístroje s PROFIBUS PA nebo FOUNDATION Fieldbus
A
FF+ FF-
1+ 2-
PA+ PA-
L
N
97 98
51 52 81 82 41 42
1
PE
2
Obr. 34
A
Převodník
B
Snímač měřených hodnot
1
Dodávka energie
Viz typový štítek
2
Digitální komunikace (svorka 97 / 98)
• PROFIBUS PA dle IEC 61158-2 (PA+ / PA-)
U = 9 ... 32 v, I = 10 mA (normální provoz), I = 13 mA (v případě chyby / FDE)
Připojení sběrnice s integrovanou ochranou proti záměně pólů
Adresu sběrnice lze nastavit přes stavové přepínače v přístroji, na displeji převodníku nebo přes průmyslovou sběrnici.
Nebo
• Průmyslová síť FOUNDATION dle IEC 61158-2 (FF+ / FF-)
U = 9 ... 32 v, I = 10 mA (normální provoz), I = 13 mA (v případě chyby / FDE)
Připojení sběrnice s integrovanou ochranou proti záměně pólů
3
Neobsazen
4
Neobsazen
5
Digitální výstup DO2 (svorka 41 / 42) (impulsní nebo binární výstup)
Funkce je nastavitelná na místě použití prostřednictvím programového vybavení jako "impulsní výstup" nebo "binární výstup".
Z výroby je nastaven "binární výstup", signalizace směru toku.
Výstup je vždy "pasivní" (optoelektrický vazební člen).
Údaje optoelektrického vazebního členu: U
6
Funkční uzemnění
7
hnědá
8
červená
9
oranžová
10
žlutá
11
zelená
12
modrá
13
fialová
CI/FEX300/FEX500-X2
-
+
M1 M2 D1 D2 3 2S E2 E1 1S
3
4
5
7
8
M1 M2 D1 D2 3 2S E2 E1 1S
B
= 30 V, I
max
SE
9
10 11
12 13
SE
= 220 mA, f
≤ 5250 Hz
max
max
FEX300, FEX500
Elektrické přípoje
< 50 m (200 m)
< 164 ft (656 ft)
6
6
G01032
CS - 33
