Montaj
Wechsel ein-auf zweispaltig
4.5

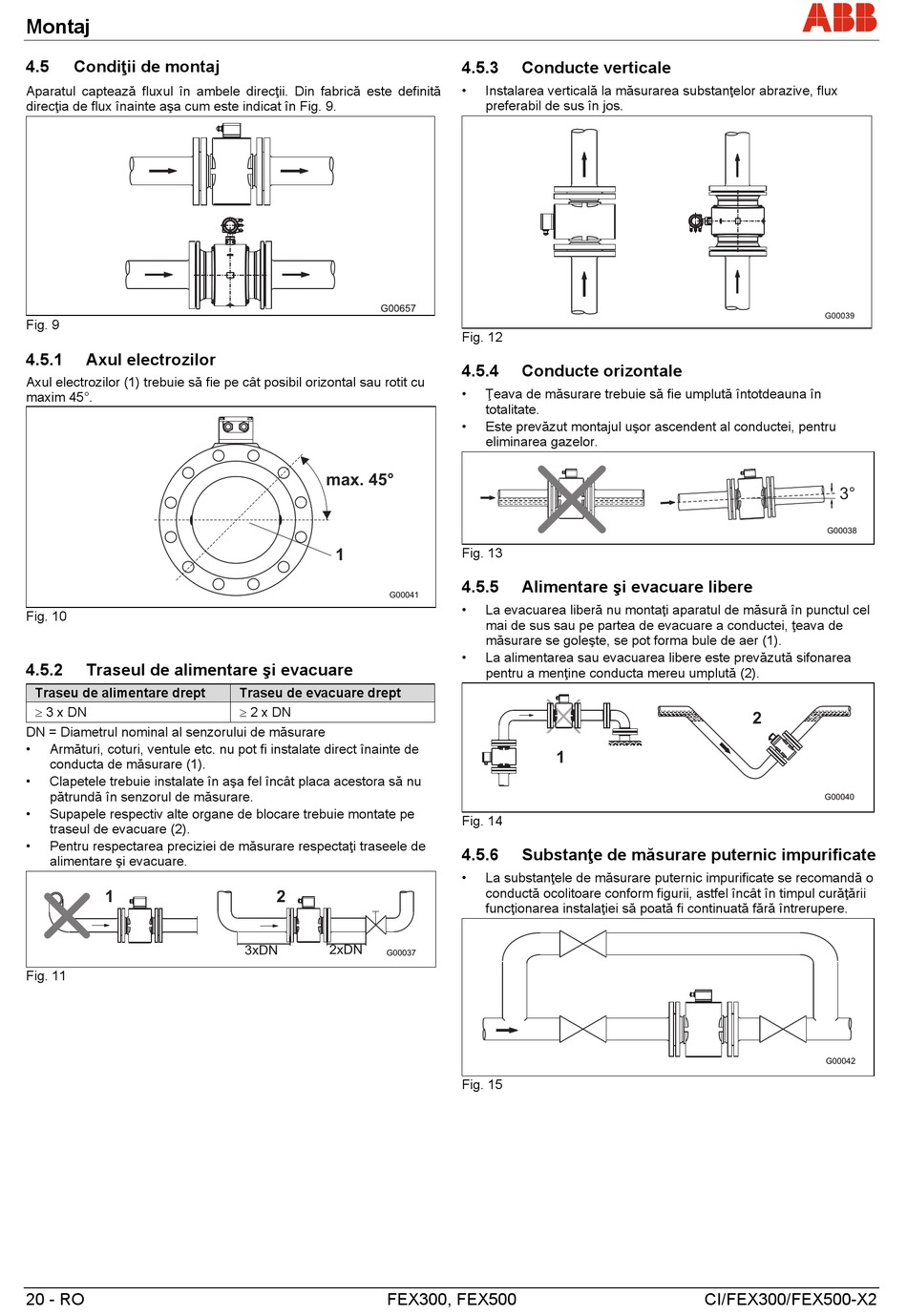

Condiţii de montaj
Aparatul captează fluxul în ambele direcţii. Din fabrică este definită
direcţia de flux înainte aşa cum este indicat în Fig. 9.
Fig. 9
4.5.1
Axul electrozilor
Axul electrozilor (1) trebuie să fie pe cât posibil orizontal sau rotit cu
maxim 45°.
Fig. 10
4.5.2
Traseul de alimentare şi evacuare
Traseu de alimentare drept
3 x DN
DN = Diametrul nominal al senzorului de măsurare
•
Armături, coturi, ventule etc. nu pot fi instalate direct înainte de
conducta de măsurare (1).
•
Clapetele trebuie instalate în aşa fel încât placa acestora să nu
pătrundă în senzorul de măsurare.
•
Supapele respectiv alte organe de blocare trebuie montate pe
traseul de evacuare (2).
•
Pentru respectarea preciziei de măsurare respectaţi traseele de
alimentare şi evacuare.
1
Fig. 11
20 - RO
max. 45°
1
G00041
Traseu de evacuare drept
2 x DN
2
2xDN
3xDN
G00037
FEX300, FEX500
4.5.3
Conducte verticale
•
Instalarea verticală la măsurarea substanţelor abrazive, flux
preferabil de sus în jos.
Fig. 12
4.5.4
Conducte orizontale
•
Ţeava de măsurare trebuie să fie umplută întotdeauna în
totalitate.
•
Este prevăzut montajul uşor ascendent al conductei, pentru
eliminarea gazelor.
Fig. 13
4.5.5
Alimentare şi evacuare libere
•
La evacuarea liberă nu montaţi aparatul de măsură în punctul cel
mai de sus sau pe partea de evacuare a conductei, ţeava de
măsurare se goleşte, se pot forma bule de aer (1).
•
La alimentarea sau evacuarea libere este prevăzută sifonarea
pentru a menţine conducta mereu umplută (2).
1
Fig. 14
4.5.6
Substanţe de măsurare puternic impurificate
•
La substanţele de măsurare puternic impurificate se recomandă o
conductă ocolitoare conform figurii, astfel încât în timpul curăţării
funcţionarea instalaţiei să poată fi continuată fără întrerupere.
Fig. 15
3°
G00038
2
G00040
G00042
CI/FEX300/FEX500-X2
