Pri pokladaní dbajte na nasledovné body:
•
Paralelne so signálnymi káblami (fialová a modrá) sa vedie kábel magnetickej cievky
(červená a hnedá), takže medzi meracím snímačom a meracím prevodníkom je potrebný len
jeden kábel. Kábel neveďte cez krabicové odbočnice alebo svorkovnice.
•
Signálny kábel vedie napäťový signál s veľkosťou len niekoľkých milivoltov a preto musí byť
uložený v čo najkratšej vzdialenosti. Maximálna prípustná dĺžka signálneho kábla bez
predzosilňovača je 50 m (164 ft) a s predzosilňovačom 200 m (656 ft).
•
Zabezpečte, aby sa v blízkosti nenachádzali väčšie elektrické stroje a spínacie prvky, ktoré
by spôsobovali vznik rozptylových polí, spínacích impulzov a indukcií. Pokiaľ to nie je
možné, uložte signálne káble a káble magnetickej cievky do kovovej rúrky a pripojte ju na
prevádzkovú zem.
•
Vedenia uložte tienené a pripojte ich na potenciál prevádzkovej zeme.
•
Na odtienenie magnetického rušenia je kábel opatrený vonkajším tienením, ktoré sa pripojí
na svorku SE.
•
Súbežne vedené oceľové lanko taktiež pripojte na svorku SE.
•
Plášť kábla sa nesmie pri pokládke poškodiť.
•

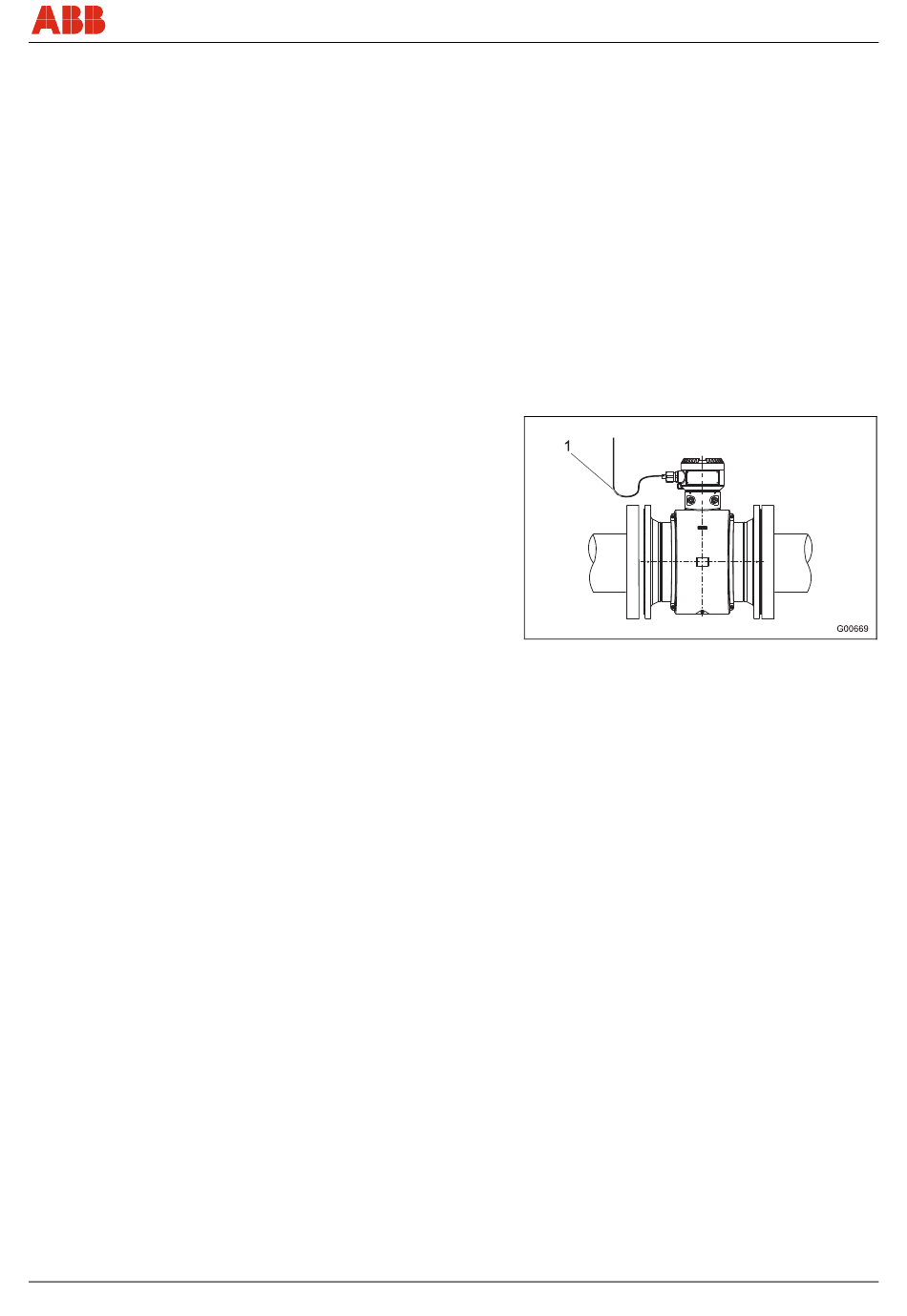

Pri inštalácii dbajte na to, aby bol kábel
uložený s vodným vakom (1). Pri zvislej
montáži nasmerujte káblové vývodky
smerom nadol.
CI/FEX300/FEX500-X2
Obr. 28
FEX300, FEX500
Elektrické prípojky
SK - 27
