Električni priključki
5.2
Priklop merilnega pretvornika
Pomembno (napotek)
Merilnim sistemom, ki se uporabljajo na območjih, kjer obstaja nevarnost eksplozije, je
priložen še dodaten dokument s protieksplozijskimi varnostnimi napotki. Navodila in podatke v
njih je treba dosledno upoštevati!
5.2.1
Priklop pomožne energije
Na tipski tablici merilnega pretvornika sta navedena priključna napetost in napajanje.
V električno napajalni vod do merilnega pretvornika je treba namestiti zaščitno stikalo z
največjim nazivnim tokom 10 A.
Presek voda za električno napajanje in uporabljeno zaščitno stikalo morata biti v skladu z VDE
0100 in primerna za sprejem toka merilnega sistema pretoka. Vodi morajo ustrezati IEC 227 oz.
IEC 245.
Zaščitno stikalo mora biti v bližini merilnega pretvornika in označeno, da pripada k napravi.
Napajanje je treba priklopiti v skladu z navedbami na tipski tablici in sicer na sponke L (faza), N
(nič) ali 1+, 2- in PE.
Merilni pretvornik in merilnik je treba povezati s funkcijsko ozemljitvijo.
Pomembno (napotek)
•
Upoštevati je treba mejne vrednosti za pomožno napajanje, navedene na podatkovnem
listu in v navodilih za uporabo.
•
Pri daljših kablih in manjših presekih vodov je treba upoštevati padec napetosti. Napetost
na sponkah naprave ne sme podkoračiti minimalne potrebne vrednosti.
•
Izvedite električno priključitev v skladu s priključitvenimi načrti.
Priključne sponke za napajanje so pod pokrovom sponk (1).

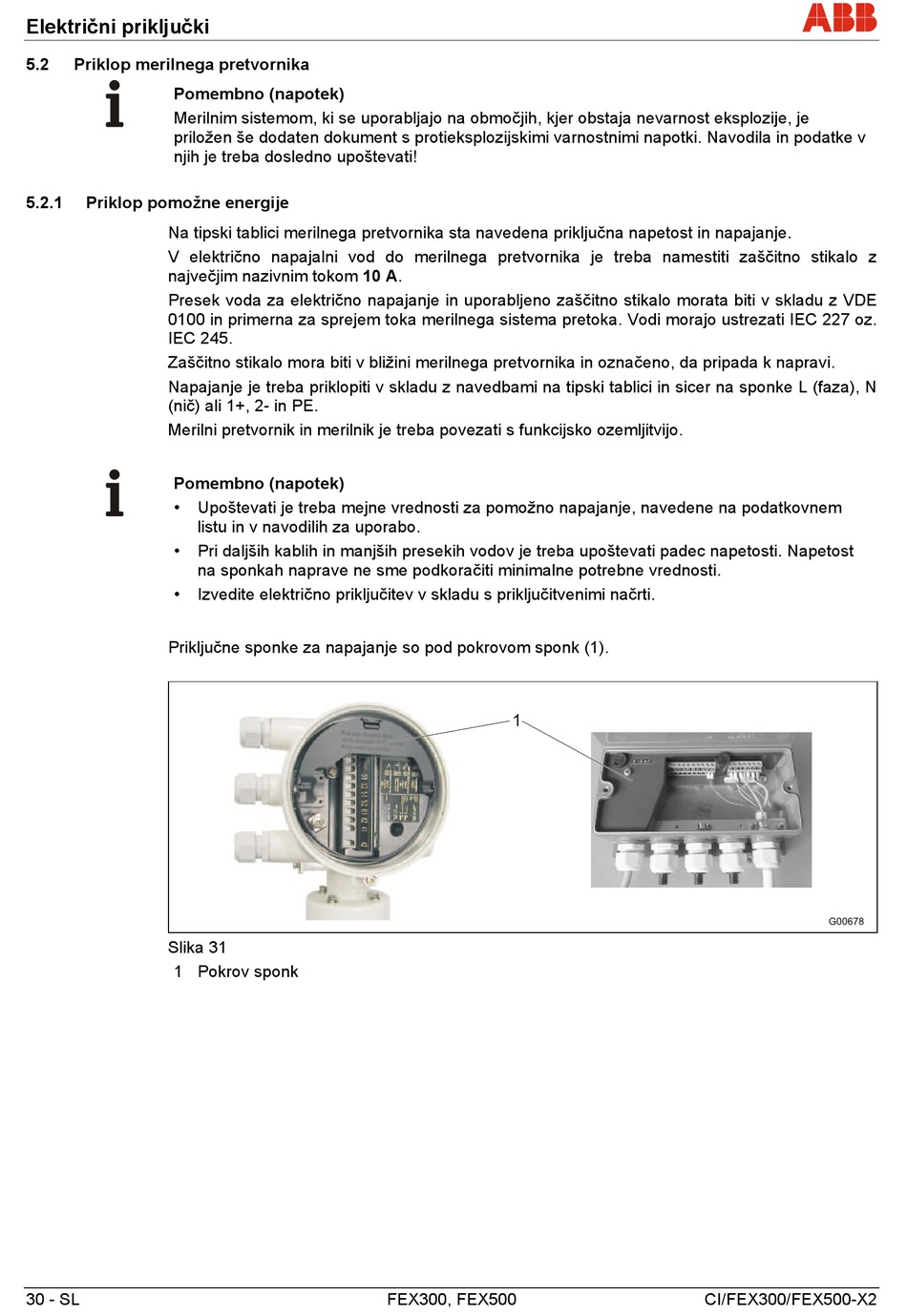

Slika 31
1 Pokrov sponk
30 - SL
FEX300, FEX500
CI/FEX300/FEX500-X2
