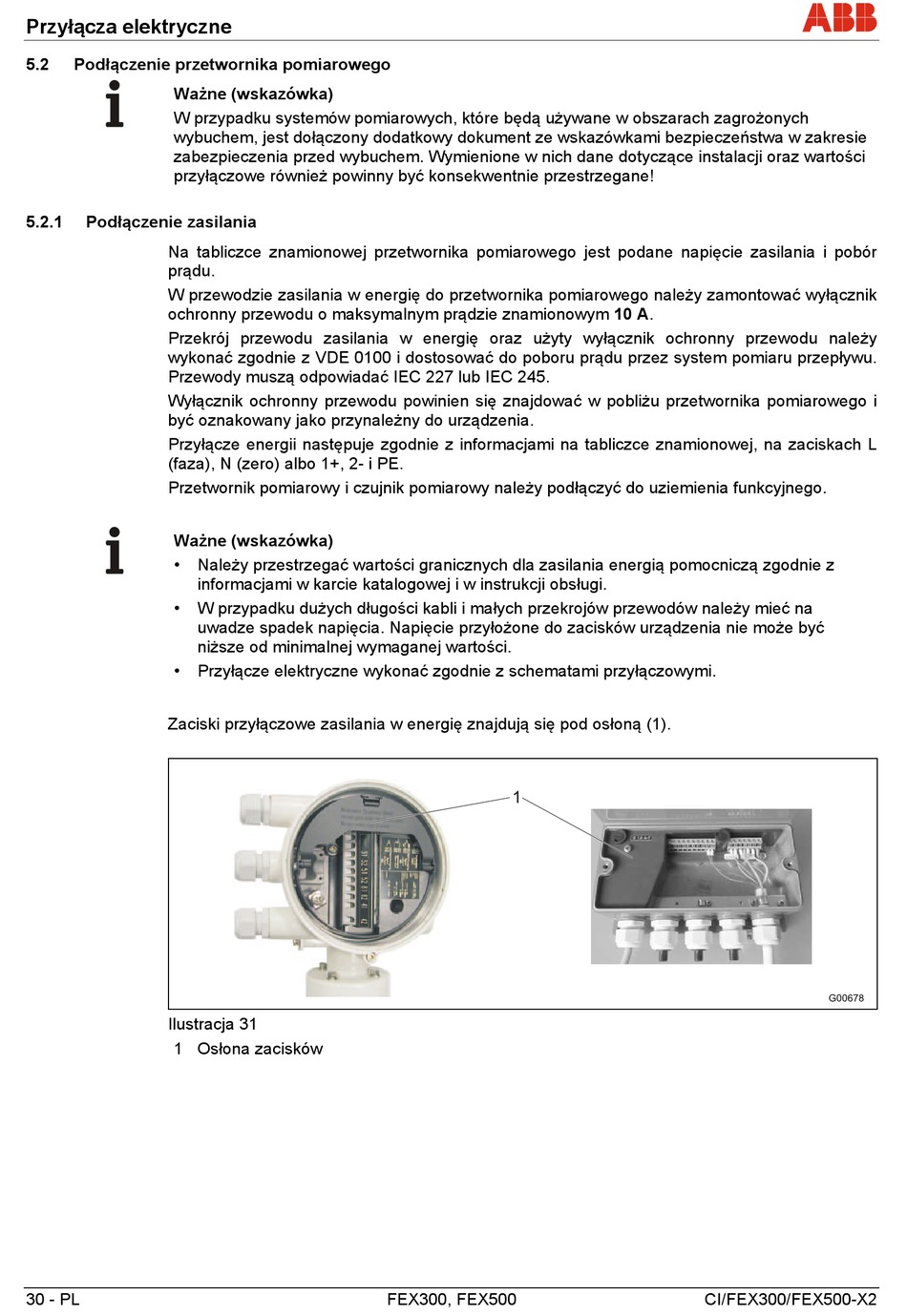

Przyłącza elektryczne
5.2
Podłączenie przetwornika pomiarowego
Ważne (wskazówka)
W przypadku systemów pomiarowych, które będą używane w obszarach zagrożonych
wybuchem, jest dołączony dodatkowy dokument ze wskazówkami bezpieczeństwa w zakresie
zabezpieczenia przed wybuchem. Wymienione w nich dane dotyczące instalacji oraz wartości
przyłączowe również powinny być konsekwentnie przestrzegane!
5.2.1
Podłączenie zasilania
Na tabliczce znamionowej przetwornika pomiarowego jest podane napięcie zasilania i pobór
prądu.
W przewodzie zasilania w energię do przetwornika pomiarowego należy zamontować wyłącznik
ochronny przewodu o maksymalnym prądzie znamionowym 10 A.
Przekrój przewodu zasilania w energię oraz użyty wyłącznik ochronny przewodu należy
wykonać zgodnie z VDE 0100 i dostosować do poboru prądu przez system pomiaru przepływu.
Przewody muszą odpowiadać IEC 227 lub IEC 245.
Wyłącznik ochronny przewodu powinien się znajdować w pobliżu przetwornika pomiarowego i
być oznakowany jako przynależny do urządzenia.
Przyłącze energii następuje zgodnie z informacjami na tabliczce znamionowej, na zaciskach L
(faza), N (zero) albo 1+, 2- i PE.
Przetwornik pomiarowy i czujnik pomiarowy należy podłączyć do uziemienia funkcyjnego.
Ważne (wskazówka)
•
Należy przestrzegać wartości granicznych dla zasilania energią pomocniczą zgodnie z
informacjami w karcie katalogowej i w instrukcji obsługi.
•
W przypadku dużych długości kabli i małych przekrojów przewodów należy mieć na
uwadze spadek napięcia. Napięcie przyłożone do zacisków urządzenia nie może być
niższe od minimalnej wymaganej wartości.
•
Przyłącze elektryczne wykonać zgodnie z schematami przyłączowymi.
Zaciski przyłączowe zasilania w energię znajdują się pod osłoną (1).
Ilustracja 31
1 Osłona zacisków
30 - PL
FEX300, FEX500
CI/FEX300/FEX500-X2
