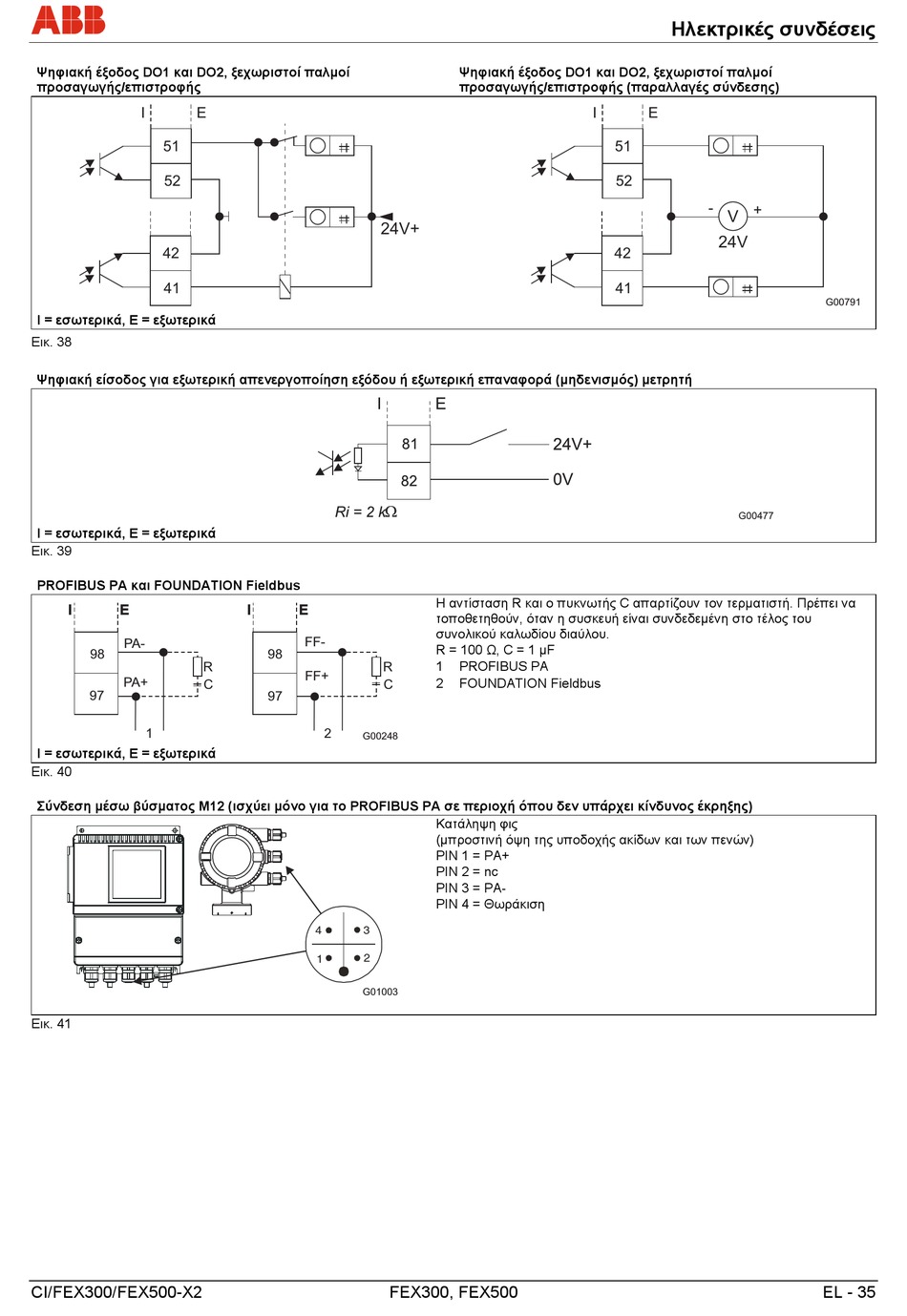

Ψηφιακή έξοδος DO1 και DO2, ξεχωριστοί παλμοί
προσαγωγής/επιστροφής
I
E
51
52
42
41
I = εσωτερικά, E = εξωτερικά
Εικ. 38
Ψηφιακή είσοδος για εξωτερική απενεργοποίηση εξόδου ή εξωτερική επαναφορά (μηδενισμός) μετρητή
I = εσωτερικά, E = εξωτερικά
Εικ. 39
PROFIBUS PA και FOUNDATION Fieldbus
I
E
PA-
98
PA+
97
1
I = εσωτερικά, E = εξωτερικά
Εικ. 40
Σύνδεση μέσω βύσματος M12 (ισχύει μόνο για το PROFIBUS PA σε περιοχή όπου δεν υπάρχει κίνδυνος έκρηξης)
Εικ. 41
CI/FEX300/FEX500-X2
I
E
FF-
98
R
FF+
C
97
2
G00248
4
3
2
1
G01003
Ψηφιακή έξοδος DO1 και DO2, ξεχωριστοί παλμοί
προσαγωγής/επιστροφής (παραλλαγές σύνδεσης)
24V+
Η αντίσταση R και ο πυκνωτής C απαρτίζουν τον τερματιστή. Πρέπει να
τοποθετηθούν, όταν η συσκευή είναι συνδεδεμένη στο τέλος του
συνολικού καλωδίου διαύλου.
R = 100 Ω, C = 1 µF
R
1 PROFIBUS PA
C
2 FOUNDATION Fieldbus
Κατάληψη φις
(μπροστινή όψη της υποδοχής ακίδων και των πενών)
PIN 1 = PA+
PIN 2 = nc
PIN 3 = PA-
PIN 4 = Θωράκιση
FEX300, FEX500
Ηλεκτρικές συνδέσεις
I
E
51
52
-
+
V
24V
42
41
G00791
EL - 35
