Juhtmete vedamisel järgige järgmisi punkte:
•
Paralleelselt signaaljuhtmetele (violetne ja sinine) veetakse kaasa magnetvoolukaabel
(punane ja pruun), nii et mõõteanduri ja mõõtmismuunduri vahel on vajalik ainult ühe kaabli
olemasolu. Ärge vedage kaablit harukarpide või klemmliistude kaudu.
•
Signaalkaabel juhib ainult mõne millivoldist pingesignaali ja tuleb sellepärast vedada
võimalikult lühikest teed mööda. Signaalkaabli maksimaalne lubatud pikkus ilma
eelvõimendita on 50 m (164 ft) ja eelvõimendiga 200 m (656 ft).
•
Vältige suuremate elektriliste masinate ja lülituselementide lähedust, mis põhjustavad
häirevälju, lülitusimpulsse ja induktsiooni. Kui see pole võimalik, siis vedage signaal- ja
magnetpoolikaabel metalltorus ja ühendage see käitise maanduspunkti külge.
•
Vedage juhtmed varjestatult ja ühendage käitise maanduspunkti potentsiaaliga.
•
Kaablil on magnetiliste häirete varjestamiseks väline varjestus, mis ühendatakse SE-klemmi
külge.
•
Kaasaveetud teraslatt tuleb samuti ühendada SE-klemmile.
•
Kaabli mantlit ei tohi paigaldamisel vigastada.
•

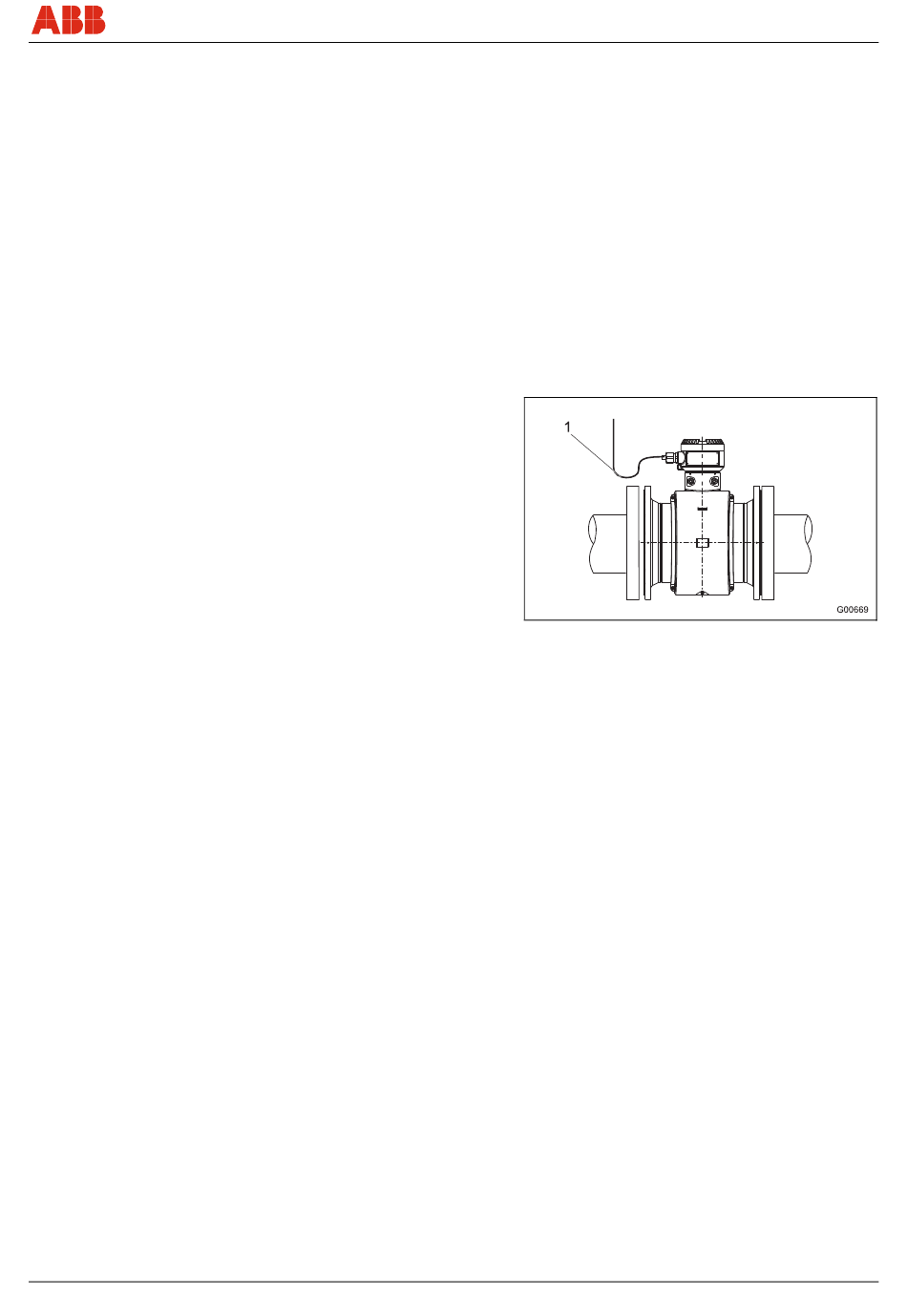

Jälgige installatsiooni ajal, et kaabel
veetakse läbirippuva osaga (1). Suunake
vertikaalse paigalduse korral
kaabliühendused allapoole.
CI/FEX300/FEX500-X2
Joon. 28
FEX300, FEX500
Elektriühendused
ET - 27
