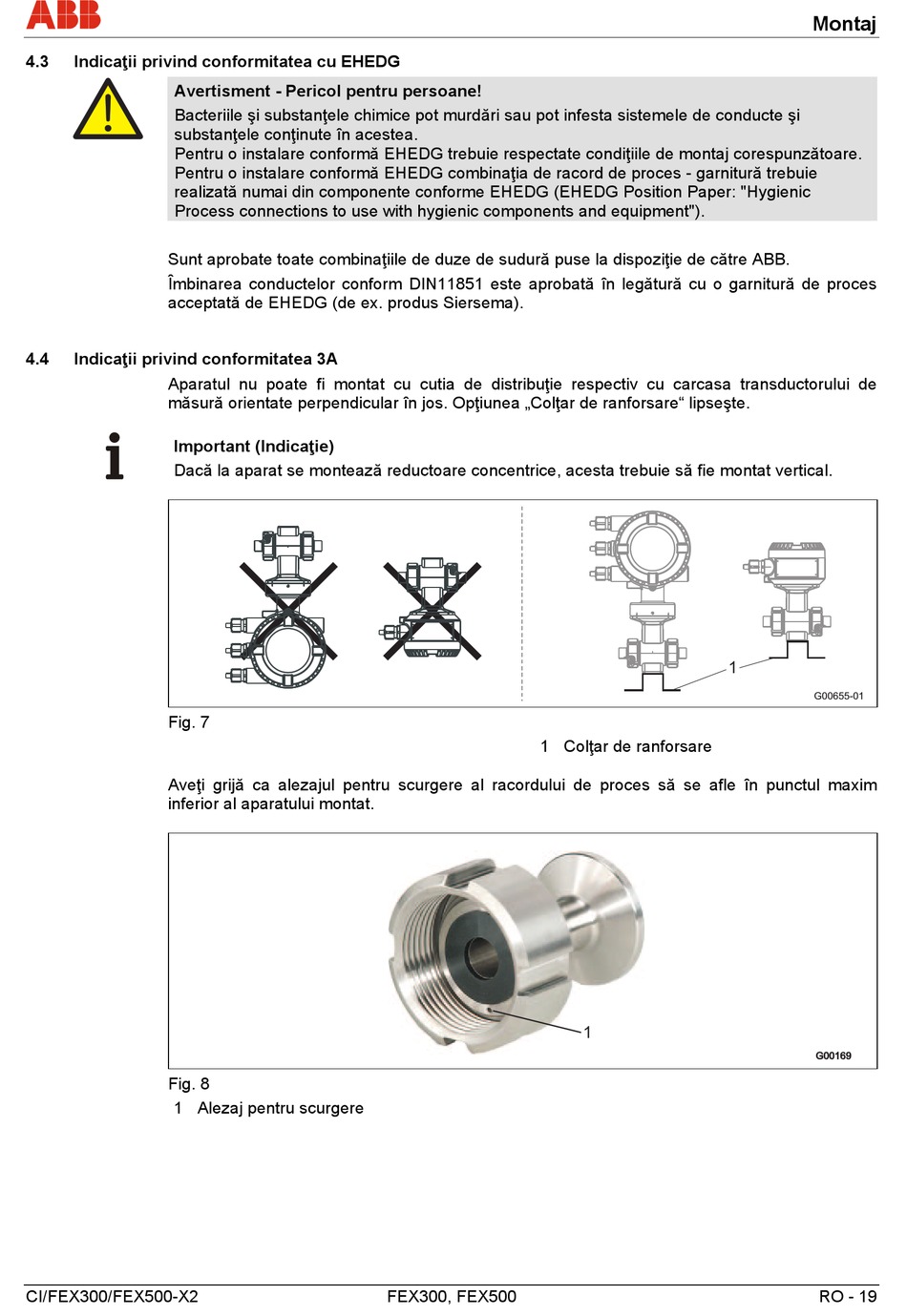

4.3 Indicaţii privind conformitatea cu EHEDG
Avertisment - Pericol pentru persoane!
Bacteriile şi substanţele chimice pot murdări sau pot infesta sistemele de conducte şi
substanţele conţinute în acestea.
Pentru o instalare conformă EHEDG trebuie respectate condiţiile de montaj corespunzătoare.
Pentru o instalare conformă EHEDG combinaţia de racord de proces - garnitură trebuie
realizată numai din componente conforme EHEDG (EHEDG Position Paper: "Hygienic
Process connections to use with hygienic components and equipment").
Sunt aprobate toate combinaţiile de duze de sudură puse la dispoziţie de către ABB.
Îmbinarea conductelor conform DIN11851 este aprobată în legătură cu o garnitură de proces
acceptată de EHEDG (de ex. produs Siersema).
4.4 Indicaţii privind conformitatea 3A
Aparatul nu poate fi montat cu cutia de distribuţie respectiv cu carcasa transductorului de
măsură orientate perpendicular în jos. Opţiunea „Colţar de ranforsare" lipseşte.
Important (Indicaţie)
Dacă la aparat se montează reductoare concentrice, acesta trebuie să fie montat vertical.
Fig. 7
Aveţi grijă ca alezajul pentru scurgere al racordului de proces să se afle în punctul maxim
inferior al aparatului montat.
Fig. 8
1 Alezaj pentru scurgere
CI/FEX300/FEX500-X2
1 Colţar de ranforsare
FEX300, FEX500
1
1
Montaj
G00655-01
G00169
RO - 19
