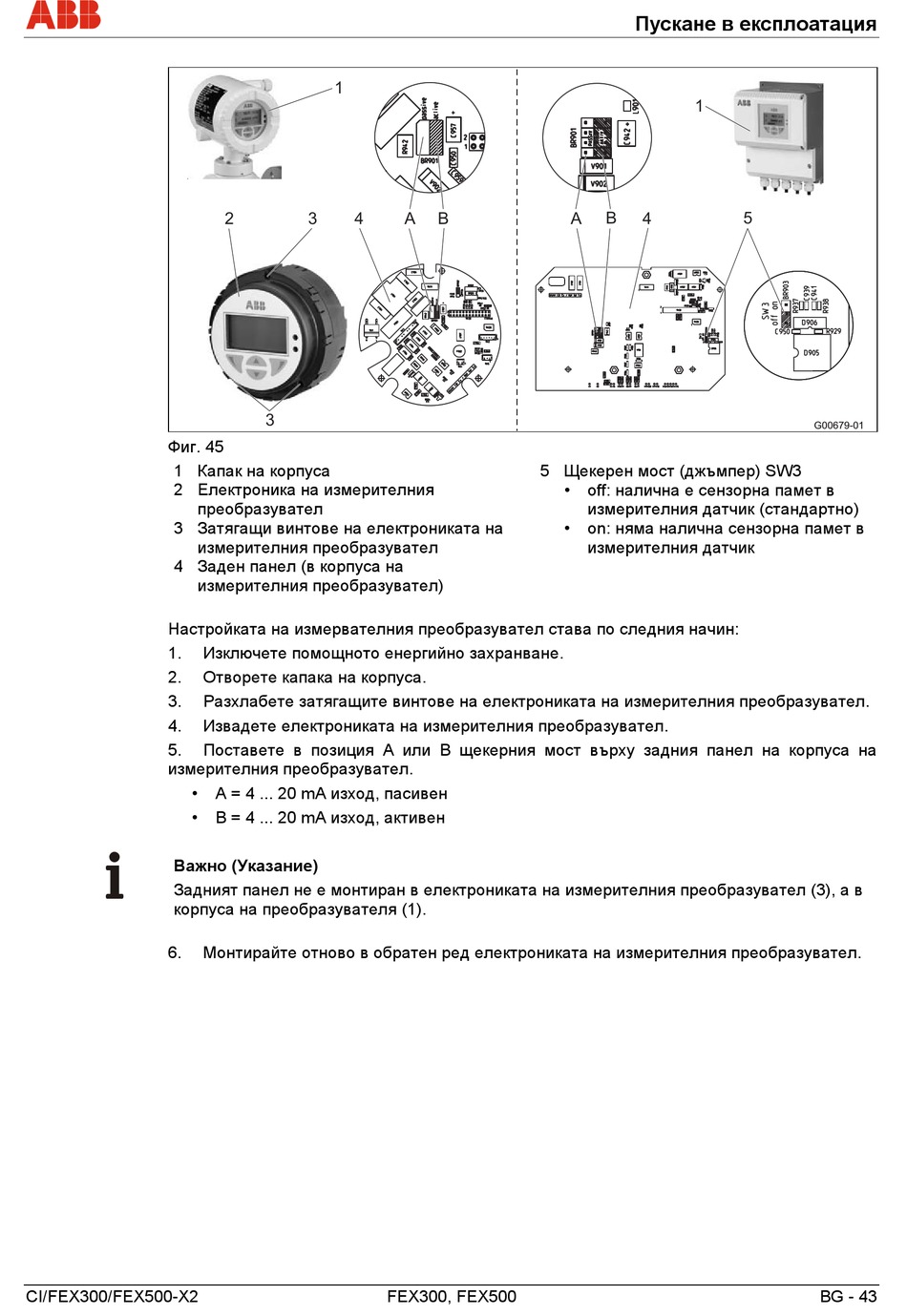

Фиг. 45
1 Капак на корпуса
2 Електроника на измерителния
преобразувател
3 Затягащи винтове на електрониката на
измерителния преобразувател
4 Заден панел (в корпуса на
измерителния преобразувател)
Настройката на измервателния преобразувател става по следния начин:
1.
2.
3.
4.
5.
измерителния преобразувател.
Важно (Указание)
Задният панел не е монтиран в електрониката на измерителния преобразувател (3), а в
корпуса на преобразувателя (1).
6.
CI/FEX300/FEX500-X2
1
2
3
4
3
Изключете помощното енергийно захранване.
Отворете капака на корпуса.
Разхлабете затягащите винтове на електрониката на измерителния преобразувател.
Извадете електрониката на измерителния преобразувател.
Поставете в позиция A или B щекерния мост върху задния панел на корпуса на
A = 4 ... 20 mA изход, пасивен
B = 4 ... 20 mA изход, активен
Монтирайте отново в обратен ред електрониката на измерителния преобразувател.
A
B
5 Щекерен мост (джъмпер) SW3
FEX300, FEX500
Пускане в експлоатация
1
A
B
4
off: налична е сензорна памет в
измерителния датчик (стандартно)
on: няма налична сензорна памет в
измерителния датчик
5
G00679-01
BG - 43
