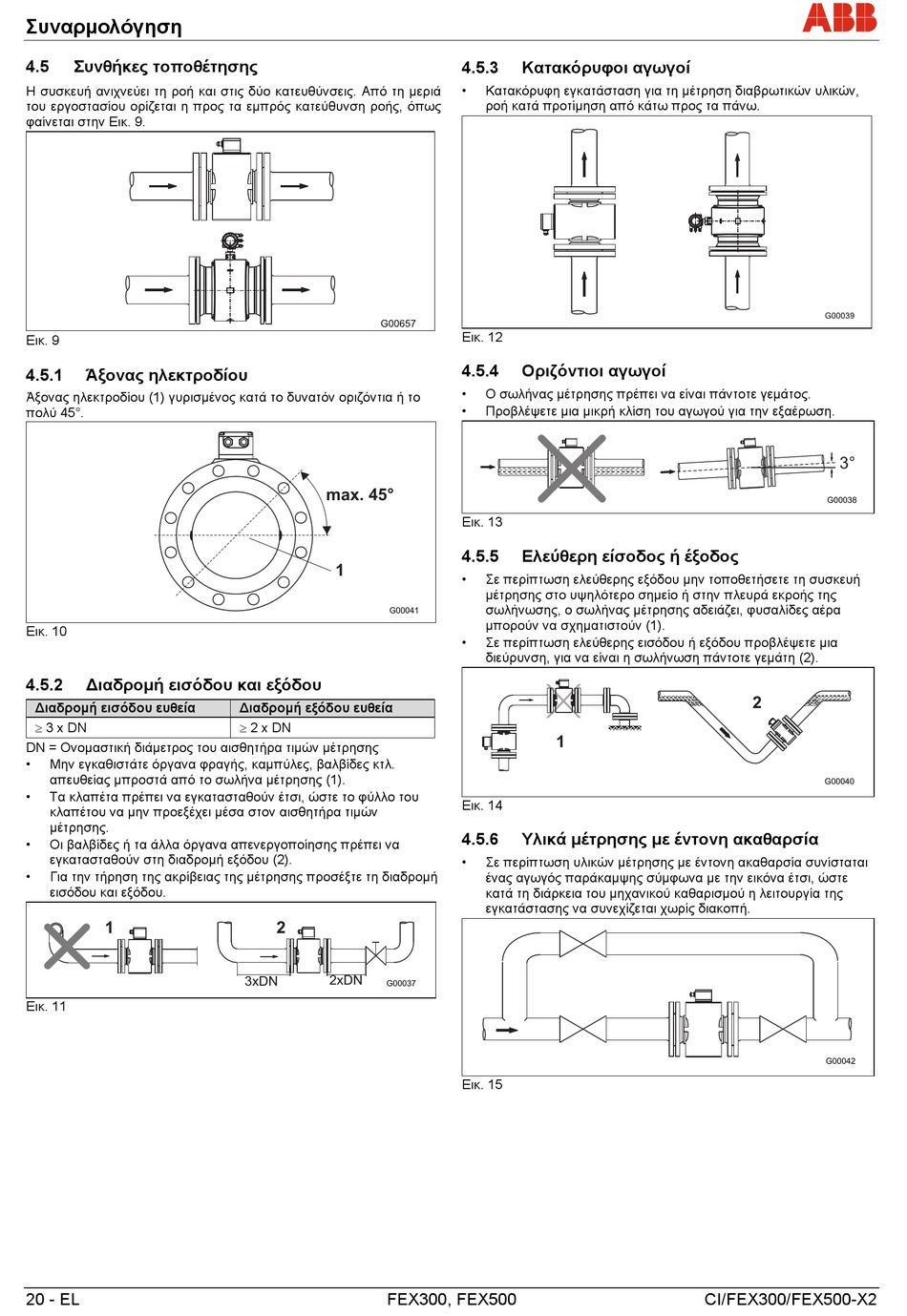

Συναρμολόγηση
Wechsel ein-auf zweispaltig
4.5
Συνθήκες τοποθέτησης
Η συσκευή ανιχνεύει τη ροή και στις δύο κατευθύνσεις. Από τη μεριά
του εργοστασίου ορίζεται η προς τα εμπρός κατεύθυνση ροής, όπως
φαίνεται στην Εικ. 9.
Εικ. 9
4.5.1
Άξονας ηλεκτροδίου
Άξονας ηλεκτροδίου (1) γυρισμένος κατά το δυνατόν οριζόντια ή το
πολύ 45°.
Εικ. 10
4.5.2
∆ιαδρομή εισόδου και εξόδου
∆ιαδρομή εισόδου ευθεία
3 x DN
DN = Ονομαστική διάμετρος του αισθητήρα τιμών μέτρησης
•
Μην εγκαθιστάτε όργανα φραγής, καμπύλες, βαλβίδες κτλ.
απευθείας μπροστά από το σωλήνα μέτρησης (1).
•
Τα κλαπέτα πρέπει να εγκατασταθούν έτσι, ώστε το φύλλο του
κλαπέτου να μην προεξέχει μέσα στον αισθητήρα τιμών
μέτρησης.
•
Οι βαλβίδες ή τα άλλα όργανα απενεργοποίησης πρέπει να
εγκατασταθούν στη διαδρομή εξόδου (2).
•
Για την τήρηση της ακρίβειας της μέτρησης προσέξτε τη διαδρομή
εισόδου και εξόδου.
1
Εικ. 11
20 - EL
max. 45°
1
G00041
∆ιαδρομή εξόδου ευθεία
2 x DN
2
2xDN
3xDN
G00037
FEX300, FEX500
4.5.3
Κατακόρυφοι αγωγοί
•
Κατακόρυφη εγκατάσταση για τη μέτρηση διαβρωτικών υλικών,
ροή κατά προτίμηση από κάτω προς τα πάνω.
Εικ. 12
4.5.4
Οριζόντιοι αγωγοί
•
Ο σωλήνας μέτρησης πρέπει να είναι πάντοτε γεμάτος.
•
Προβλέψετε μια μικρή κλίση του αγωγού για την εξαέρωση.
Εικ. 13
4.5.5
Ελεύθερη είσοδος ή έξοδος
•
Σε περίπτωση ελεύθερης εξόδου μην τοποθετήσετε τη συσκευή
μέτρησης στο υψηλότερο σημείο ή στην πλευρά εκροής της
σωλήνωσης, ο σωλήνας μέτρησης αδειάζει, φυσαλίδες αέρα
μπορούν να σχηματιστούν (1).
•
Σε περίπτωση ελεύθερης εισόδου ή εξόδου προβλέψετε μια
διεύρυνση, για να είναι η σωλήνωση πάντοτε γεμάτη (2).
1
Εικ. 14
4.5.6
Υλικά μέτρησης με έντονη ακαθαρσία
•
Σε περίπτωση υλικών μέτρησης με έντονη ακαθαρσία συνίσταται
ένας αγωγός παράκαμψης σύμφωνα με την εικόνα έτσι, ώστε
κατά τη διάρκεια του μηχανικού καθαρισμού η λειτουργία της
εγκατάστασης να συνεχίζεται χωρίς διακοπή.
Εικ. 15
3°
G00038
2
G00040
G00042
