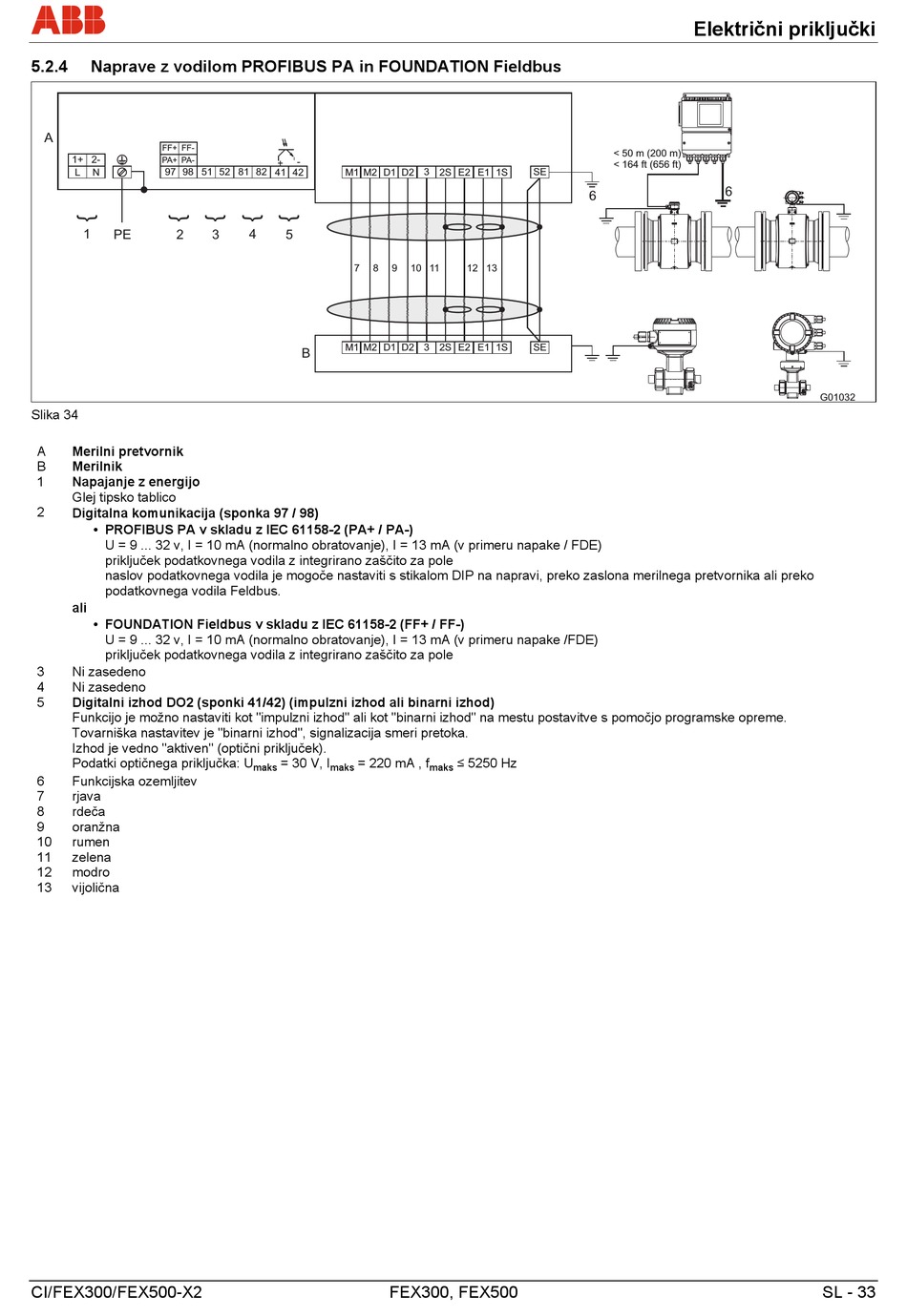

5.2.4
Naprave z vodilom PROFIBUS PA in FOUNDATION Fieldbus
A
FF+ FF-
1+ 2-
PA+ PA-
L
N
97 98
51 52 81 82 41 42
1
PE
2
Slika 34
A
Merilni pretvornik
B
Merilnik
1
Napajanje z energijo
Glej tipsko tablico
2
Digitalna komunikacija (sponka 97 / 98)
• PROFIBUS PA v skladu z IEC 61158-2 (PA+ / PA-)
U = 9 ... 32 v, I = 10 mA (normalno obratovanje), I = 13 mA (v primeru napake / FDE)
priključek podatkovnega vodila z integrirano zaščito za pole
naslov podatkovnega vodila je mogoče nastaviti s stikalom DIP na napravi, preko zaslona merilnega pretvornika ali preko
podatkovnega vodila Feldbus.
ali
• FOUNDATION Fieldbus v skladu z IEC 61158-2 (FF+ / FF-)
U = 9 ... 32 v, I = 10 mA (normalno obratovanje), I = 13 mA (v primeru napake /FDE)
priključek podatkovnega vodila z integrirano zaščito za pole
3
Ni zasedeno
4
Ni zasedeno
5
Digitalni izhod DO2 (sponki 41/42) (impulzni izhod ali binarni izhod)
Funkcijo je možno nastaviti kot "impulzni izhod" ali kot "binarni izhod" na mestu postavitve s pomočjo programske opreme.
Tovarniška nastavitev je "binarni izhod", signalizacija smeri pretoka.
Izhod je vedno "aktiven" (optični priključek).
Podatki optičnega priključka: U
6
Funkcijska ozemljitev
7
rjava
8
rdeča
9
oranžna
10
rumen
11
zelena
12
modro
13
vijolična
CI/FEX300/FEX500-X2
-
+
M1 M2 D1 D2 3 2S E2 E1 1S
3
4
5
7
8
M1 M2 D1 D2 3 2S E2 E1 1S
B
= 30 V, I
= 220 mA , f
maks
maks
SE
9
10 11
12 13
SE
≤ 5250 Hz
maks
FEX300, FEX500
Električni priključki
< 50 m (200 m)
< 164 ft (656 ft)
6
6
G01032
SL - 33
