Монтаж
4.6
Заземяване
4.6.1
Общи информации за заземяването
При заземяване трябва да се спазва следното:
•
При пластмасови тръбопроводи и тръбопроводи с изолираща облицовка заземяването
се извършва чрез заземяваща шайба или заземяващи електроди.
•
При поява на външни смущаващи напрежения трябва да се монтира по една
заземяваща шайба пред и зад измервателния датчик.
•
По технически причини свързани с измерването, потенциалът на работното
заземяване трябва да е идентичен с потенциала на тръбопровода.
•
Не е необходимо допълнително заземяване през съединителни клеми.
Важно (Указание)
Ако измервателният датчик се вгражда в пластмасови, каменни или други тръбопроводи
с изолираща обшивка, в специални случаи (напр. при корозивна среда, киселини и
основи) може да се стигне до изравнителни потоци над заземяващия електрод. В
дългосрочен план по такъв начин измервателният датчик може да се разруши, тъй като
заземяващият електрод се разгражда електрохимически. В такива случаи заземяването
трябва да се извърши със заземяващи шайби. При това трябва да се монтира
заземяваща шайба пред и зад уреда.
4.6.2
Метална тръба с неподвижни фланци
С меден проводник (най-малко 2,5 mm² (14 AWG)) направете свързване между извода за
заземяване (1) на измервателния датчик, фланците на тръбопровода и подходяща
заземителна точка съгласно фигурата.

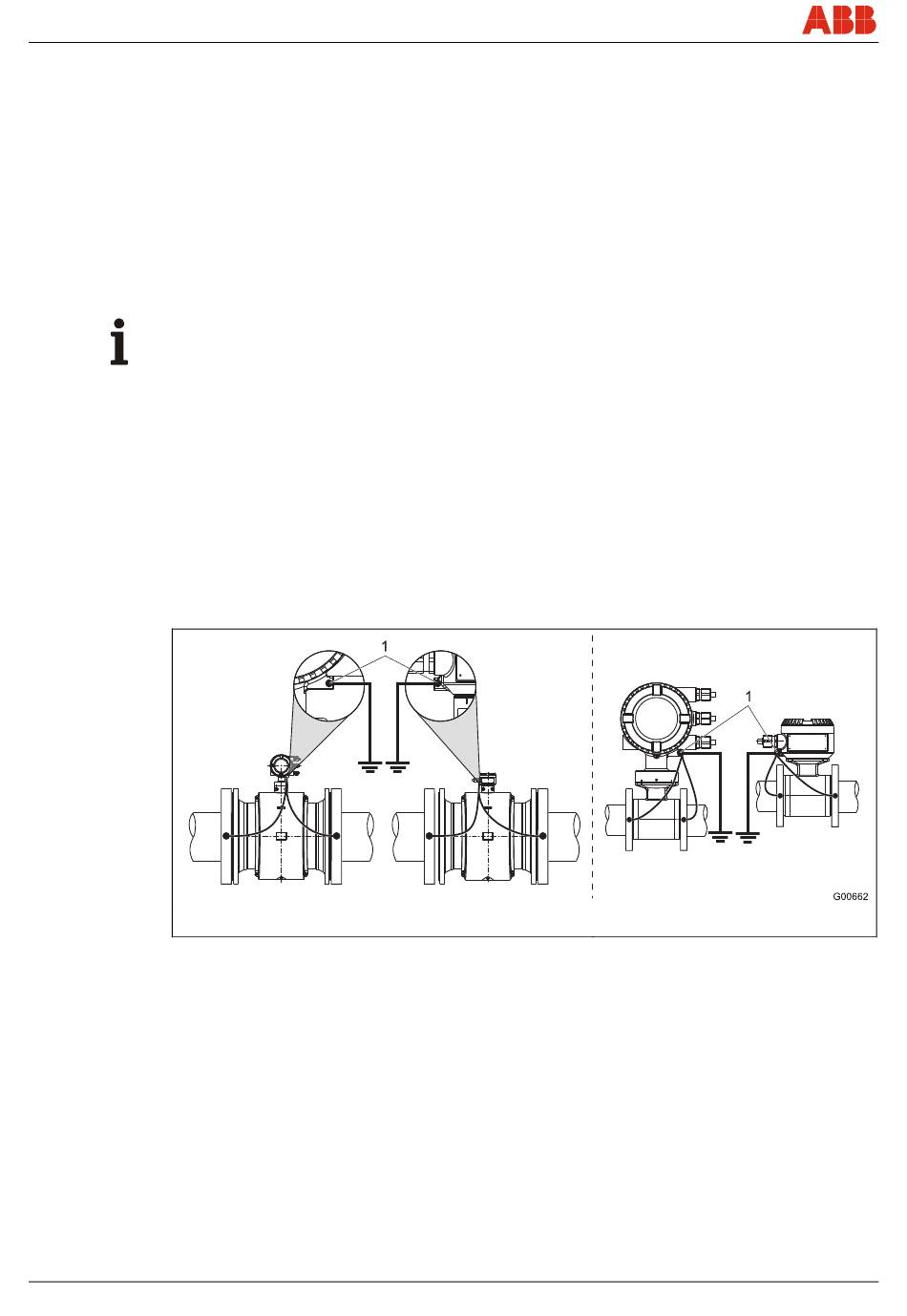

Фиг. 20: Метална тръба, без обшивка
22 - BG
Изпълнение с фланец
FEX300, FEX500
Изпълнение с преходен фланец
CI/FEX300/FEX500-X2
