6.3.1 Wskazanie procesowe

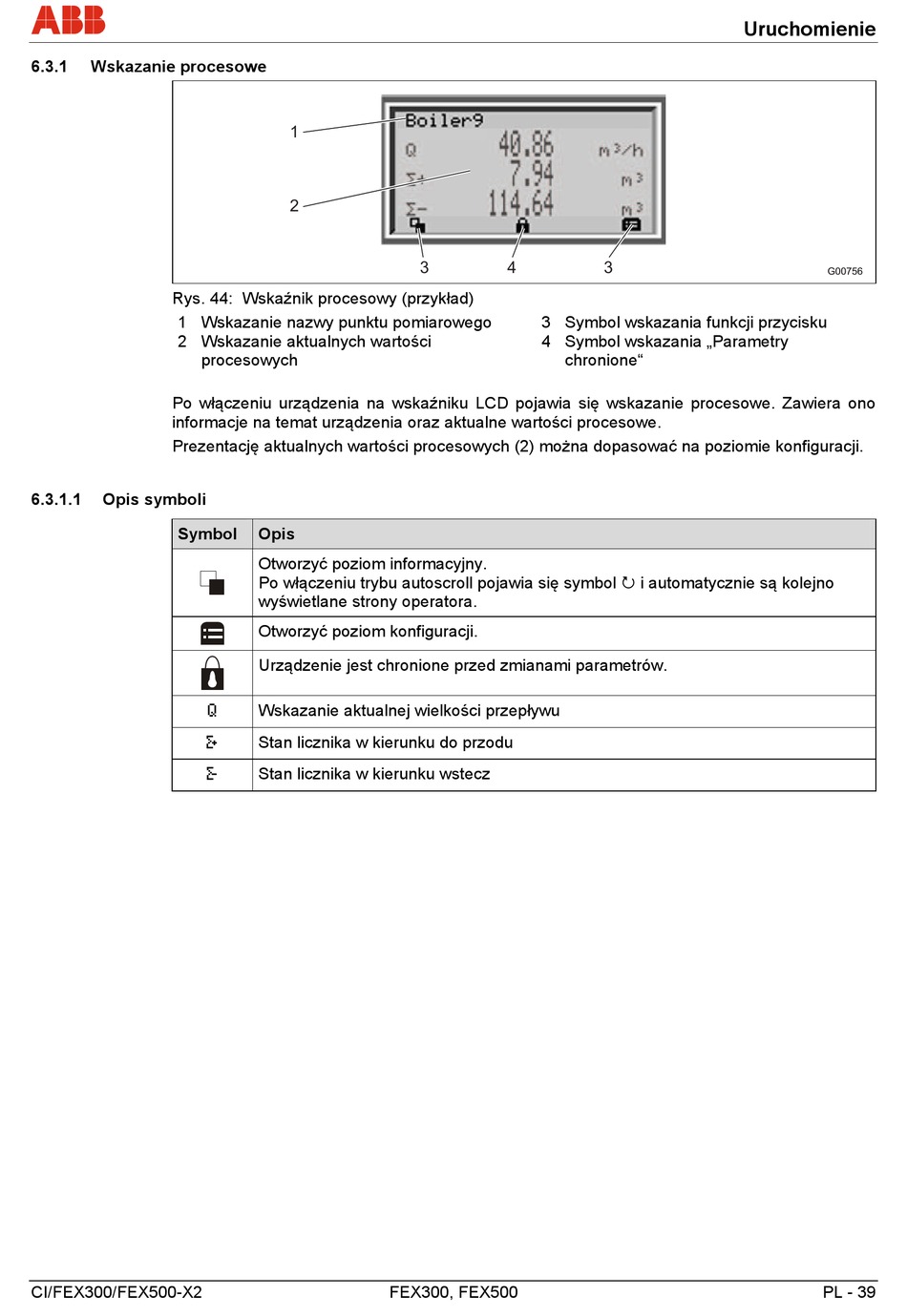

Rys. 44: Wskaźnik procesowy (przykład)
1 Wskazanie nazwy punktu pomiarowego
2 Wskazanie aktualnych wartości
procesowych
Po włączeniu urządzenia na wskaźniku LCD pojawia się wskazanie procesowe. Zawiera ono
informacje na temat urządzenia oraz aktualne wartości procesowe.
Prezentację aktualnych wartości procesowych (2) można dopasować na poziomie konfiguracji.
6.3.1.1

Opis symboli

Symbol
CI/FEX300/FEX500-X2
1
2
Opis
Otworzyć poziom informacyjny.
Po włączeniu trybu autoscroll pojawia się symbol  i automatycznie są kolejno
wyświetlane strony operatora.
Otworzyć poziom konfiguracji.
Urządzenie jest chronione przed zmianami parametrów.
Q
Wskazanie aktualnej wielkości przepływu
Σ+ Stan licznika w kierunku do przodu
Σ- Stan licznika w kierunku wstecz
3 4
3 Symbol wskazania funkcji przycisku
4 Symbol wskazania „Parametry
FEX300, FEX500
3
chronione"
Uruchomienie
G00756
PL - 39
