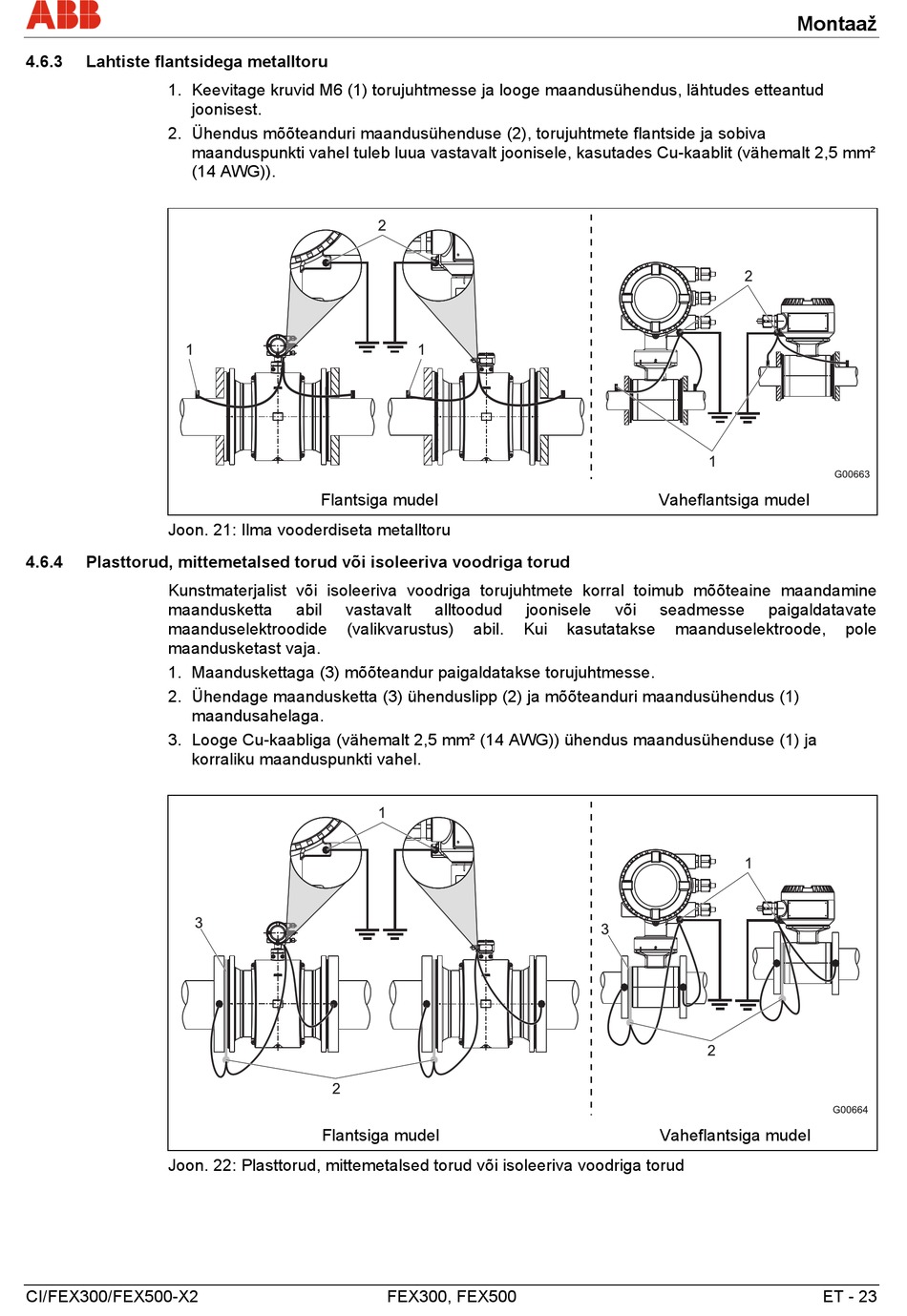

4.6.3
Lahtiste flantsidega metalltoru
1. Keevitage kruvid M6 (1) torujuhtmesse ja looge maandusühendus, lähtudes etteantud
joonisest.
2. Ühendus mõõteanduri maandusühenduse (2), torujuhtmete flantside ja sobiva
maanduspunkti vahel tuleb luua vastavalt joonisele, kasutades Cu-kaablit (vähemalt 2,5 mm²
(14 AWG)).
Joon. 21: Ilma vooderdiseta metalltoru
4.6.4
Plasttorud, mittemetalsed torud või isoleeriva voodriga torud
Kunstmaterjalist või isoleeriva voodriga torujuhtmete korral toimub mõõteaine maandamine
maandusketta
maanduselektroodide
maandusketast vaja.
1. Maanduskettaga (3) mõõteandur paigaldatakse torujuhtmesse.
2. Ühendage maandusketta (3) ühenduslipp (2) ja mõõteanduri maandusühendus (1)
maandusahelaga.
3. Looge Cu-kaabliga (vähemalt 2,5 mm² (14 AWG)) ühendus maandusühenduse (1) ja
korraliku maanduspunkti vahel.
Joon. 22: Plasttorud, mittemetalsed torud või isoleeriva voodriga torud
CI/FEX300/FEX500-X2
Flantsiga mudel
abil
vastavalt
alltoodud
(valikvarustus)
Flantsiga mudel
FEX300, FEX500
joonisele
või
abil.
Kui
kasutatakse
Montaaž
Vaheflantsiga mudel
seadmesse
paigaldatavate
maanduselektroode,
Vaheflantsiga mudel
ET - 23
