5.2.2 Merilni pretvornik
Zunanjo izolacijo kabla priključite na zbirno tirnico z objemko (3) (iz vrečke z dodatki v
priključnem prostoru).
Izolacija signalnih žil se uporablja kot t.i. "Driven Shield" za prenos merilnega signala.
Kabel je treba priklopiti na merilnik in merilni pretvornik v skladu s priključnim načrtom.

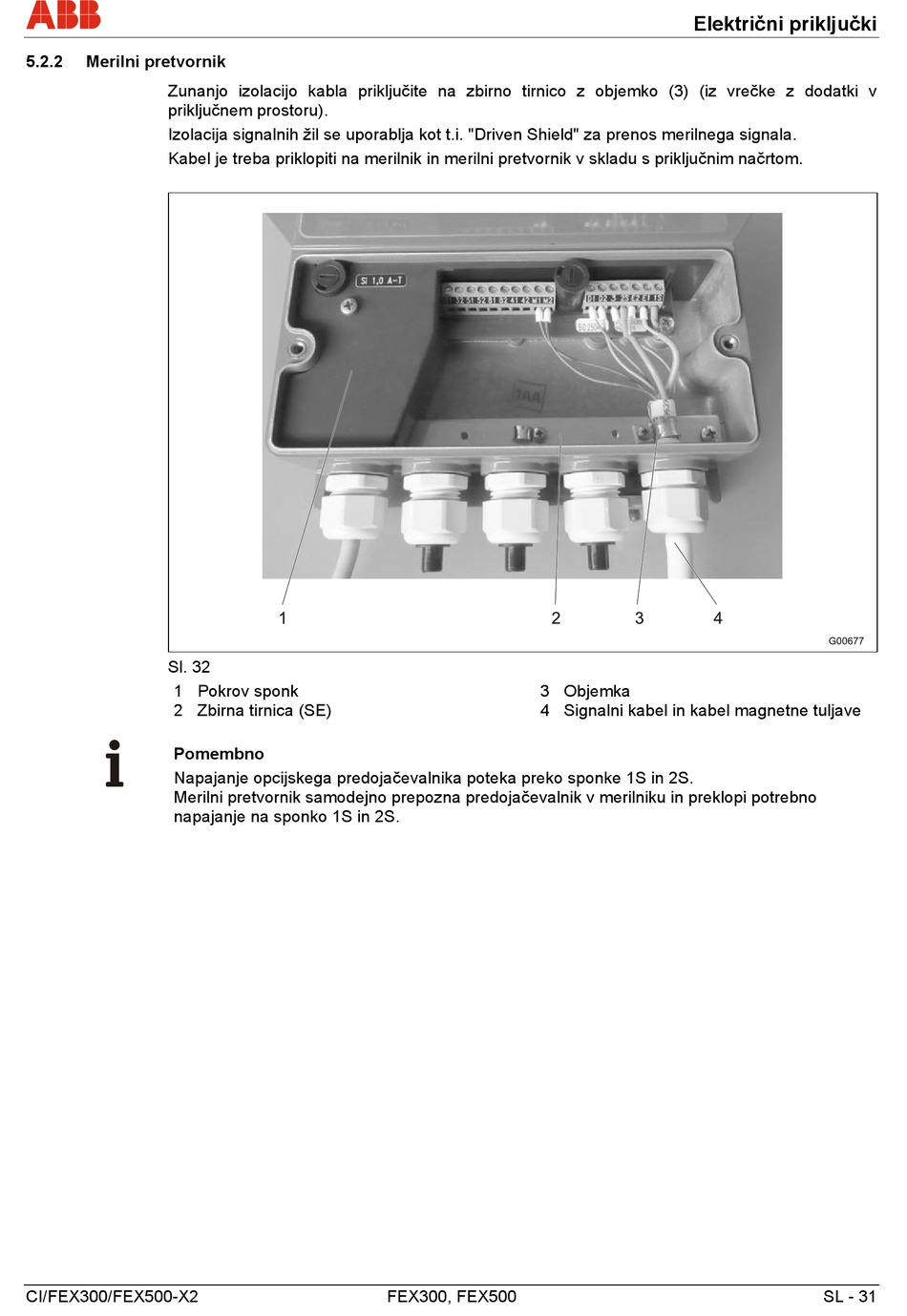

Sl. 32
1 Pokrov sponk
2 Zbirna tirnica (SE)
Pomembno
Napajanje opcijskega predojačevalnika poteka preko sponke 1S in 2S.
Merilni pretvornik samodejno prepozna predojačevalnik v merilniku in preklopi potrebno
napajanje na sponko 1S in 2S.
CI/FEX300/FEX500-X2
3 Objemka
4 Signalni kabel in kabel magnetne tuljave
FEX300, FEX500
Električni priključki
SL - 31
